В этой статье описаны этапы создания водопропускной трубы (ВТ):
Для создания и редактирования геометрии оси и ввода исходных параметров водопропускной трубы служат методы:
•Создать/ Изменить положение трубы - метод в таблице Водопропускные трубы.
Таблица открывается по команде
Водопропускные трубы (меню Дорога в проектах План генеральный и Дорога проектируемая или меню Труба в проекте Водопропускная труба).
После выбора команды в окне плана необходимо выбрать нужную трассу АД - появится диалог Водопропускные трубы, в котором возможно: –создать геометрию оси трубы относительно выбранной трассы АД; –заполнить начальные параметры; –назначить создание отдельного проекта Водопропускная труба (ВТ); Примечание Можно закрывать или открывать проекты ВТ сразу из диалога Водопропускные трубы, при условии, что проект с трассой АД сохранен на локальном диске компьютера или в хранилище документов (ХД); –получить адресную ведомость труб по указанной трассе АД. |
•Исходные данные - метод на локальной панели инструментов команды
Конструирование трубы меню Труба активного проекта Водопропускная труба.
Если активен пустой проект Водопропускная труба, то построение оси выполняется интерактивным указанием двух характерных точек по лотку трубы в графической области: точка 1 - начало трубы, точка 2 - конец трубы.
Если в проекте уже сохранена ось трубы, то можно изменить положение характерных точек, захватив их курсором в графической области или меняя координаты в окне параметров.
Примечание Ось и точки начала и конца трубы подсвечиваются как элементы, доступные для выбора.
После указания произвольной точки, захвата существующей точки, узла или произвольной точки на линии в окне параметров отображаются ее координаты: Х, Y, Отметка H.
Отметку можно задать с клавиатуры или определить интерполяцией данных, если по месту привязки точек расположены поверхность, точка с отметкой, линейный объект с профилем.
Примечание Вторую точку можно создать на удалении не менее 1 м от первой точки.
По знаку и величине продольного уклона трубы рассчитывается отметка второй точки или, наоборот, по разности отметок - уклон трубы.
Значение параметра Длина, м определяется как расстояние между точками 1 и 2 с учетом продольного уклона лотка. Вход и выход трубы определяются по значениям отметок в точках 1 и 2.
Используя параметр Смещение, м, можно сдвигать элементы трубы в плане по прямой, которая соединяет точки начала и конца трубы, на расстояние до 100 м. При вводе положительного значения смещение выполняется от начальной точки трубы к конечной, при вводе отрицательного значения - в обратном направлении. С учетом смещения пересчитываются точки в панели Характерные точки.
Примечание Для многоочковой трубы продольная ось располагается посередине сооружения, например, для двухочковой трубы ось пройдет по центру пазухи между очками, для трехочковой - по продольной оси центрального очка.
После создания двух точек автоматически создается ось трассы АД по центру трубы с углом пересечения 90°. После редактирования величины угла пересчитываются координаты точек начала и конца, при этом сохраняется длина трубы.
На заданную длину поперечника будут отрисованы ось и линии по верху дорожного полотна в плане. Длину поперечника можно уточнить в диалоге Свойства проекта на вкладке Трубы (вызывается командой Установки/ Активный проект/ Свойства проекта или из контекстного меню проекта ВТ).
Примечание При необходимости можно использовать команды создания и редактирования точек и линий (меню Построения) для дополнительных и вспомогательных построений.
В окне параметров метода Исходные данные расположена группа параметров Исходные характеристики. Эти данные должны быть заданы пользователем перед назначением конструктивных элементов трубы, поскольку большинство из них являются фильтрами для выбора таких элементов.
•Шаблон трубы - копирование параметров трубы из проекта ВТ, сохраненного в качестве разделяемого ресурса. По кнопке •Количество очков - возможен выбор значения из предлагаемого списка и вводом числа с клавиатуры. В текущей версии предусмотрено проектирование многоочковых труб согласно нормативным документам. При значениях 1, 2, 3 очка фильтруется список звеньев, доступных для выбора. При значении Любое - фильтр по количеству очков не работает. Примечание Если требуется запроектировать не типовую трубу с большим количеством очков (например, четырех- или пятиочковую), то можно обратиться в службу поддержки для предоставления дополнительных ресурсов. •Расход, м3/с - фактический расход воды (если есть данные) влияет на доступность объектов в составе разделяемых ресурсов для конструирования труб. Программно сравнивается фактический расход и максимально допустимый расход по нормативному документу. В результате будут отфильтрованы объекты РР по типам Оголовок и Гофрированная труба с учетом количества очков. •Режим - выбор безнапорного или полунапорного режима водотока. По данному параметру выполняется дополнительная фильтрация РР Оголовок и Гофрированная труба по значению расхода. Для гофрированных труб по значениям расхода и режиму водотока определяется, каким будет торец трубы, прямой или скошенный. •Нормативный документ - по указанному документу фильтруются доступные для выбора РР Тип трубы: ✓СН 3.03.01-2019 (Республика Беларусь) используется для типов труб 1, 2, 3, 4, 6, 7, 8; ✓СП 35.13330.2011 (Российская Федерация): –нормальное исполнение - для районов с расчетной температурой выше минус 40 °С используется для типов труб 2, 3, 4, 6, 7, 8; –северное исполнение - для районов с расчетной температурой минус 40 °С и ниже используется для типов труб 2, 3, 4, 5, 6, 7, 8; ✓ДБН В.2.3-22:2009 (Украина) используется для типов труб 1, 6, 7, 8, 12, 13, 14; ✓СП РК 3.03-112-2013 (Республика Казахстан) используется для типов труб 6, 7, 8, 9, 10, 11. Ниже приведены типовые проекты (ТП), по которым были созданы объекты в составе разделяемых ресурсов для конструирования водопропускных труб, и основные показатели для применения того или иного типового проекта - см.
•Нормативная нагрузка - выбор нагрузки, НК-80, НК-112, Н-14, НК-180, влияет на доступность РР Тип трубы. По нормативной нагрузке фильтруются доступные для выбора типы труб: ✓НК-80 - используется для типов труб: 2, 4, 5, 7, 8, 12, 13, 14; ✓НК-112 - используется для типа труб: 1; ✓Н-14 - используется для типов труб: 3, 6; ✓НК-180 - используется для типов труб: 9, 10, 11. •Грунты - пучинистые / не пучинистые грунты в основании трубы. Выбор влияет на геометрические параметры засыпки оголовка и цементно-грунтовой перемычки (ЦГП), расчет строительного подъема. •Глубина промерзания, м - величина вводится с клавиатуры и в случае пучинистых грунтов основания влияет на толщину следующих элементов трубы: ✓засыпки - при устройстве противофильтрационного экрана (ПФЭ) или портальной стенки; ✓цементно-грунтовой перемычки (ЦГП). Примечание Пучинистые грунты должны заменяться непучинистым грунтом в пределах слоя сезонного промерзания в оголовочных частях трубы в соответствии со СНиП 2.02.0-83. •Категория дороги - параметр используется при выполнении проверок на минимально допустимый диаметр трубы в зависимости от ее длины и категории дороги. |
открывается окно выбора шаблона трубы, после чего параметрам Отрисовка поперечника дороги выполняется в окнах паркуемых панелей Продольное сечение, Фасад входного оголовка, Фасад выходного оголовка и в окне плана.
Для отрисовки поперечника дороги служит метод Создать/ Редактировать характерные точки
на локальной панели команды Конструирование трубы.
По кнопке открывается паркуемая панель Характерные точки, которую можно установить в любом месте экрана и использовать по мере необходимости на протяжении всего сеанса работы в команде Конструирование трубы (меню Труба активного проекта ВТ).
Возможно создание и редактирование характерных точек двух типов слева и справа от оси: Верх поперечника и Низ монолитных слоев ДО. Они служат для отрисовки поперечника дороги и проверки нормативных значений.
Пара точек Лоток слева/справа отображается для информации. Параметры этих точек определены в методе Исходные данные. Точки с типом Лоток слева и справа удалять нельзя.
Для проверки нормативных значений, при расчете и отрисовке строительного подъема используется еще одна характерная точка - Ось трассы АД, которая всегда создается программно при открытии проекта ВТ. Отметка оси определяется из таблицы Характерные точки.
Примечание Точка Ось трассы АД не создается в диалоге Характерные точки и не отображается на панелях.
Для работы с характерными точками поперечника служат методы:
•Добавить в список - добавляет новую строку после выбранной, дублируется <Enter> в последней ячейке строки: –точка добавляется в середину текущего сегмента. Параметры H, L соответствуют середине сегмента; –тип точки наследуются из выбранной строки. Тип Лоток не наследуется, в этом случае создается точка Верх поперечника. •Удалить из списка - удаляет строку из списка. Кнопка неактивна, если не выбрана строка или выбрана строка Лоток. •Указать точку - добавляет новую строку после выбранной. Указать (захватить) точку можно в окне панели Продольное сечение. Из панели Продольное сечение определяются параметры точки: H (отметка) и L (расстояние от оси трассы АД). –После выбора метода Указать точку можно указать (захватить) одну точку или последовательно все характерные точки поперечника, затем нажать <Esc>. –В таблице будут созданы строки по количеству указанных точек. –Параметры точек можно редактировать. •Создать точки по информационной модели дороги - создает точки Верх поперечника и Низ монолитных слоев ДО по разрезу 3D-тел. В НП по месту расположения трубы должен быть создан проект 3D-модель дороги. •Отрисовать поперечник - выполняется отрисовка поперечника во всех панелях по характерным точкам. |
Подробнее параметры характерных точек см. здесь.
Отрисовка характерных точек и поперечника на разрезах выполняется по заданным умолчаниям: точки создаются с типом рельефная без подписи; линии - это графические маски разного цвета или типа линии, которые соединяют однотипные точки.
Примечание Для многоочковых труб отрисовка разреза в окне панели Продольное сечение выполняется по оси очка, который выбран из выпадающего списка: Очко 1, Очко 2 и т. д. Список динамический, формируется по количеству очков проектируемой трубы. Очки нумеруются слева направо по направлению создания продольной оси трубы.
На плане геометрическое положение элементов зависит от наличия данных по лотку в проекте Водопропускная труба:
–есть исходные данные трубы в проекте ВТ - координаты точек лотка трубы, ПК+ и угол пересечения лотка и трассы АД определяются из проекта, линии верха поперечника создаются параллельно трассе АД;
–нет исходных данных трубы в проекте ВТ - ось трассы создается автоматически по центру трубы, угол пересечения с лотком равен 90°.
В продольном сечении от условного начала координат строится прямая линия с учетом уклона трубы, по границам которой создаются точки лотка 1 и 2.
Расстояния от трассы АД до характерных точек поперечника будут пересчитываться при изменении угла пересечения трубы с трассой АД.
Конструирование трубы выполняется в методе Конструирование на локальной панели инструментов команды Конструирование трубы.
Примечание При запуске программы автоматически установлен фоновый режим конструирования (Установки/ Фоновый режим приложения/ Редактирование), в котором сразу же активна команда Конструирование трубы и отображаются все панели команды. Для изменения фонового режима (например, на пассивный режим) установите активность необходимой команды в меню Установки/ Фоновый режим приложения.
Конструирование включает комплектацию блоков и звеньев в составе водопропускной трубы; выбор материалов для подготовки под звенья, фундаменты, под блоки и засыпку оголовка, материалов засыпки оголовка и тела трубы, материалов укрепления русла и откосов, в также подбор звеньев средней части трубы и автоматический расчет длины трубы.
Одновременно с выбором элементов все изменения конструкции отображаются в проекциях план, профиль, поперечник и в 3D-модели.
Для удобства выбора отдельных элементов трубы группируются списки с подходящими объектами из числа разделяемых ресурсов и открываются браузеры, в которых выполнена фильтрация данных согласно исходным характеристикам трубы.
Подробнее параметры конструирования трубы см. здесь.
В текущей версии реализованы типы укрепления трубы из монолитного бетона, каменных материалов, габионов, бетонных плит, нетканого синтетического материала.
В РР добавлены объекты с геометрическими параметрами, зависящими от размера и конструкции трубы, с одним слоем укрепления из различных материалов.
Слои подготовки под укрепление задаются в окне параметров метода Конструирование.
Предусмотрен ввод индивидуальных размеров для укреплений русла и откосов, длины упоров на конкретной трубе, без изменения соответствующих разделяемых ресурсов.
Подробнее об укреплении трубы см. здесь.
Параметры засыпки уточняются в методе Конструирование. Для выполнения засыпки трубы любого типа предусмотрен отдельный ресурс Засыпка. Параметры РР зависят от количества материалов - одно- или двухслойная засыпка, а также от способа сооружения трубы - до отсыпки насыпи или в прогале насыпи.
Засыпка одним материалом предусмотрена для железобетонных труб, двумя материалами - для труб из гофрированного металла.
Предусмотрен ввод индивидуальных размеров высоты засыпки над трубой и ширины по дну котлована слева/ справа от трубы, без изменения соответствующего РР.
Подробнее о засыпке трубы см. здесь.
В программе предусмотрена проверка на соответствие нормативным требованиям после назначения всех конструктивных элементов трубы. Для выполнения проверок на локальной панели инструментов команды Конструирование трубы служит метод
Контроль нормативных значений.
Проверка продольного уклона трубы Максимальный допустимый уклон трубы задан в параметрах ресурса Тип трубы. Для ж.б. труб это 20 ‰, а для труб из гофрированного металла 30 ‰. Минимальный допустимый уклон для всех типов труб равен 3 ‰. Если уклон трубы не соответствует нормативам, то в протоколе создаются соответствующие записи. Проверка диаметра/высоты трубы Внутренний диаметр (высота отверстия) трубы на автомобильных дорогах общего пользования проверяется по двум условиям: категория дороги и длина трубы. В районах со средней температурой наружного воздуха наиболее холодной пятидневки ниже минус 40 °С («северное» исполнение) диаметр трубы должен быть не менее 1,50 м независимо от длины трубы. Если фактический диаметр трубы меньше нормативного значения, то в протоколе создается запись: «Диаметр трубы менее минимального значения. Увеличьте диаметр трубы». Для дорог III-IV категорий при длине трубы менее 15 м дополнительно создается примечание: «На съездах при устройстве в пределах трубы быстротока (уклон 10 ‰ и более) и ограждений на входе допускается устройство трубы диаметром 0,5 м. В обоснованных случаях на улицах и дорогах местного значения, а также в районах орошаемого земледелия, в поселках и сельских населенных пунктах на автомобильных дорогах ниже II-с категории допускается применение труб отверстием 0,5 м при длине трубы до 15 м, устройстве в пределах трубы быстротока (уклон 10 ‰ и более) и ограждения на входе». Проверка максимальной засыпки над трубой Для всех типов труб сравнивается высота засыпки над трубой с максимально допустимой высотой засыпки, установленной для разных звеньев средней части трубы. Сравнение высот ведется в пяти сечениях между характерными точками (х.т.): 15-16, 13-7, 5-14, 12-9, 17-18.

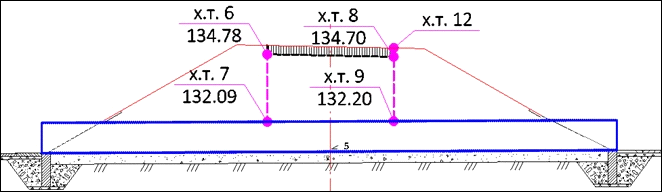

В протоколе создается запись: «Условие по максимальной засыпке не выполнено. Необходимо выбрать элемент с большей толщиной стенки». Проверка минимальной засыпки над трубой Для всех типов труб проверяется толщина засыпки от низа монолитных слоев дорожной одежды - до верха внешней стенки трубы, т. е. между характерными точками (х.т.): 6-7, 8-9.

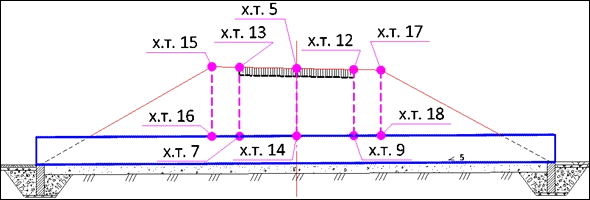

Для железобетонных труб на дорогах необщего пользования дополнительно проверяется толщина засыпки от бровки земляного полотна до верха внешней стенки трубы, т. е. между характерными точками (х.т.): 15-16. Для гофрированных труб дополнительно проверяется толщина засыпки от верха покрытия до верха внешней стенки трубы, т. е. между характерными точками (х.т.): 12-9. В протоколе создается запись: «Условие по минимальной засыпке не выполнено – измените уклон или отметки лотка трубы». Примечание Проверка по минимальной и максимальной толщинам засыпки для многоочковой трубы проверяется по тому очку, сечение которого отображается в окне панели Продольное сечение согласно данным таблицы Характерные точки. |
После нажатия кнопки все проверки запускаются одновременно.
Проверки выполняются последовательно, затем выводится протокол, если требования не соблюдены.
В протоколе для каждого расчета, не прошедшего проверку, описываются фактические данные и рекомендации для устранения ошибок.
