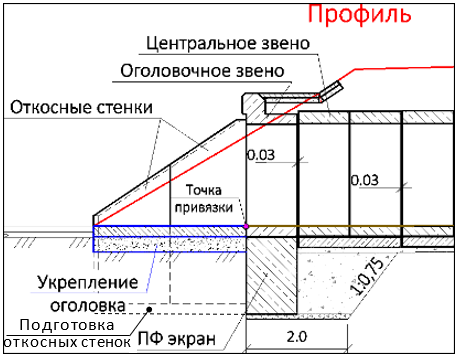

•Оголовочное звено - параметр служит для выбора ресурса Оголовок из выпадающего списка, куда попали отфильтрованные объекты данного типа.

Для многоочковых труб к названию ресурса добавлен префикс 2х и 3х.

•Длина выпуска, м - ввод значения с клавиатуры. Если задано значение больше 0, то укрепление русла и откосов на входе и выходе смещаются в направлении к центру трубы. При этом удлиняется берма укрепления откоса над оголовком.

•Тип основания. Параметр доступен, если для выбранного оголовка возможны варианты устройства подушки и/или фундамента. Параметр определяет конструкцию основания под всеми звеньями трубы и служит для выбора основания из трех вариантов:

–Подушка;

–Монолитный фундамент;

–Сборный фундамент.

•Фундамент - параметр для выбора из списка или из браузера (открывается кнопкой ) отфильтрованных объектов РР типа Фундамент.

Параметр доступен, если Тип основания = Фундамент или если для выбранного оголовочного звена заданы только варианты устройства фундамента (подушки нет).

При создании фундамента многоочковой трубы учитывается тип фундамента (общий или раздельный) и количество очков.

•Подушка - параметр для выбора из списка или из браузера (открывается кнопкой ) отфильтрованных объектов РР типа Подушка. Параметр доступен, если Тип основания = Подушка или если для выбранного оголовочного звена заданы только варианты устройства подушки (фундамента нет).

•Портальная стенка - параметр для выбора из списка или из браузера (кнопка ) отфильтрованных объектов РР данного типа. Параметр виден, если для выбранного оголовка предусмотрены варианты устройства портальной стенки.

Портальная стенка применяется для труб:

✓Тип 1 - трубы железобетонные безнапорные виброгидропрессованные по ТП Серия Б3.008.1-3.12;

✓Тип 2 - трубы водопропускные круглые железобетонные сборные по ТП Шифр 1484.

•Противофильтрационный экран - параметр для выбора из списка или из браузера (кнопка ) отфильтрованных объектов РР Секции противофильтрационного экрана или Противофильтрационный экран в зависимости от типа, заданного в параметрах выбранного ресурса Оголовок.

Параметр виден, если заданы варианты устройства противофильтрационного экрана (ПФЭ) в РР Оголовок.

Примечание Список доступных конструкций ПФЭ формируется с учетом заданного количества очков.

•Засыпка оголовка - параметр для выбора из списка или из браузера (кнопка ) отфильтрованных объектов РР данного типа. Параметр виден, если для выбранного оголовка заданы варианты засыпки оголовка. Учитывается количество очков.

•Материал засыпки - параметр открывается, если выбран объект Засыпка оголовка. Выбор материала из выпадающего списка или из Редактора Материалов.

•Подготовка засыпки оголовка - выбор признака Общая или Индивидуальная для назначения параметров подготовки:

–Общая - принимается конструкция, выбранная через параметр Конструкция подготовки в группе Параметры трубы.

–Индивидуальная - доступен параметр Конструкция подготовки в группах Входной оголовок и Выходной оголовок.

•Конструкция подготовки - в поле параметра по кнопке открывается диалог Слои конструкции для выбора материалов и назначения параметров каждого слоя индивидуальной подготовки под оголовки трубы. В строке отображается число слоев конструкции.

•Откосные стенки - параметр для выбора из списка или из браузера (кнопка ) отфильтрованных объектов РР данного типа. Параметр виден, если для выбранного типа оголовка и портальной стенки предусмотрен вариант устройства откосных стенок.

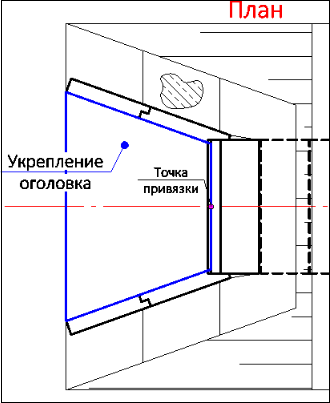

•Укрепление оголовка - параметр для выбора из списка или из браузера (кнопка ) отфильтрованных объектов РР данного типа. Параметр виден, если для выбранного РР типа Откосная стенка предусмотрен вариант укрепления оголовка - лотка между откосными стенками ( см. рис.)

•Подготовка откосных стенок - выбор признака Общая или Индивидуальная для назначения параметров подготовки:

–Общая - принимается конструкция, выбранная через параметр Конструкция подготовки в группе Параметры трубы.

–Индивидуальная - доступен параметр Конструкция подготовки в группах Входной оголовок и Выходной оголовок.

Примечание Подготовка откосных стенок создается, если у засыпки оголовка нет переменной части (заданная глубина промерзания меньше нормативного значения).

Примечание При открытии проекта трубы старой версии настройка параметра Подготовка откосных стенок = Индивидуальная, для параметра Конструкция подготовки слои не заданы.

•Конструкция подготовки - в поле параметра по кнопке открывается диалог Слои конструкции для выбора материалов и назначения параметров каждого слоя индивидуальной подготовки под откосные стенки. В строке отображается число слоев конструкции.

После выбора отдельных объектов в составе ж. б. трубы программа рассчитывает длину средней части трубы и проектную длину трубы.

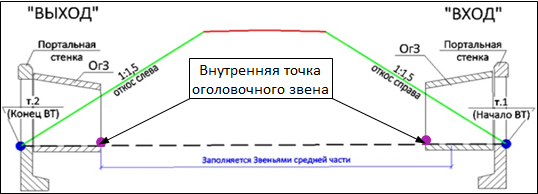

Длина средней части трубы определяется между внутренними точками оголовочных звеньев.

Для расчета средней части принимается кратное количество звеньев выбранного типа максимальной длины, а до требуемой длины добавляются звенья минимальной длины, учитывая при этом необходимые зазоры как внутри секций (зазоры между звеньями средней части), так и между секциями.

Подбор звеньев средней части трубы выполняется с соблюдением следующих условий:

–проектная длина трубы должна минимально отличаться от исходной длины трубы;

Примечание На этапе ввода исходных данных Исходная длина трубы - это разность между характерными точками т. 1 и т. 2.

–в исходную длину трубы должны вписаться все элементы трубы (с учетом зазоров) между внешними концами откосных стенок, а в случае их отсутствия - портальных стенок или оголовочных звеньев;

–зазоры между звеньями заданы в параметрах звеньев для средней части, между оголовком и средней частью - в параметрах оголовка, между секциями - в параметрах РР Секция.

Рассчитанная длина сравнивается с исходной следующим образом:

✓если проектная длина короче исходной менее чем на 5 % длины минимального звена, то длина трубы не корректируется;

✓если проектная длина длиннее исходной, то проектная длина распределяется симметрично: концы трубы выдвигаются за исходные точки начала/ конца трубы.

Внимание! Заложение откоса насыпи по проектной длине трубы не корректируется.

Для расчета проектной длины трубы (длины одного очка) служит диалог, представляющий табличный редактор с набором стандартных команд добавления и удаления строк, кнопками для применения или отмены построений.

•Конструктор - в поле параметра по кнопке открывается диалог для расчета длины трубы.

В поле параметра выводится число звеньев по одному очку.

•Материал монолитных участков - параметр виден, если для оголовка выбран Тип основания = Сборный фундамент. Параметр служит для выбора материала из выпадающего списка или из Редактора Материалов.

•Фундамент монолитный - параметр виден, если для оголовка выбран Тип основания = Монолитный фундамент. Параметр служит для выбора из списка или из браузера (кнопка ) отфильтрованных объектов РР данного типа.

•Подготовка - выбор настройки Общая или Индивидуальная. Параметр виден, если выбран Тип основания = Монолитный фундамент или Сборный фундамент:

–Общая - конструкция подготовки задана в группе Параметры трубы;

–Индивидуальная - доступен параметр Конструкция подготовки.

•Конструкция подготовки - в поле параметра по кнопке открывается диалог Слои конструкции для выбора материалов и назначения параметров каждого слоя индивидуальной подготовки под фундамент средней части. В строке отображается число слоев конструкции.

В расчете проектной длины учитываются следующие данные:

1.Исходная длина (Lисх) - расстояние между характерными точками 1 и 2 трубы, которое определено по исходным данным.

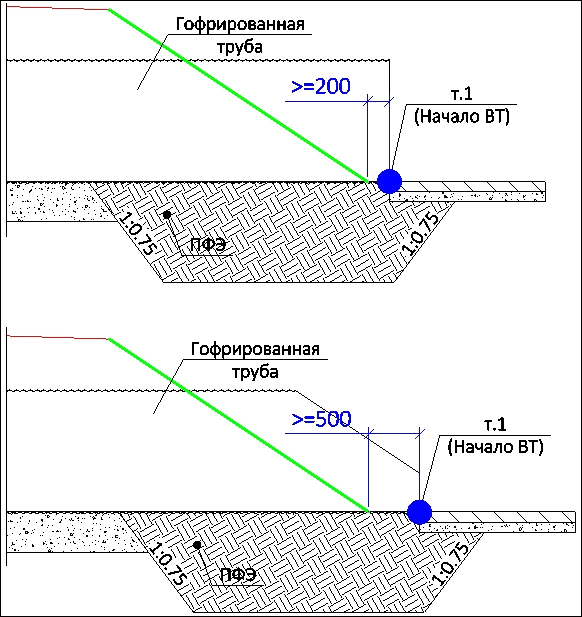

2.Длины выпусков (Lвх и Lвых) - величина зависит от типа оголовочного звена и будет добавлена к исходной длине:

–если торец скошенный, то 0,5 м;

–если торец прямой, то 0,2 м (выпуски даны в мм).

Если для выбранного объекта Гофрированная труба задано Длина = Произвольная, то количество звеньев рассчитывается по формуле:

(Lисх +Lвх +Lвых)/13,5.

После определения числа звеньев длиной 13,5 м, оставшаяся длина записывается в отдельной строке в окне конструктора трубы.

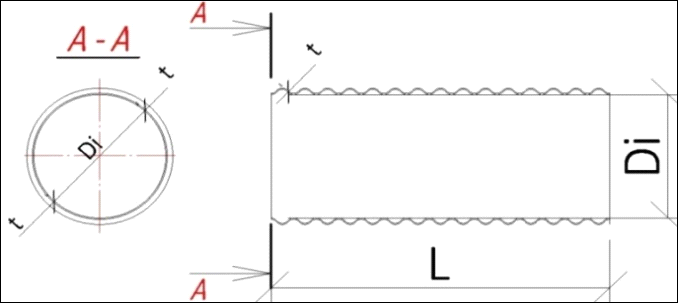

Если для выбранного объекта Гофрированная труба задано Длина = Кратная, то проектная длина определяется по формуле:

Lтр= m*S+ 2h - 2z,

где

m - целое количество гофрированных листов, вычисляемое по формуле: (Lисх +Lвх +Lвых)/S,

m всегда округляется в большую сторону;

S - длина листа, мм;

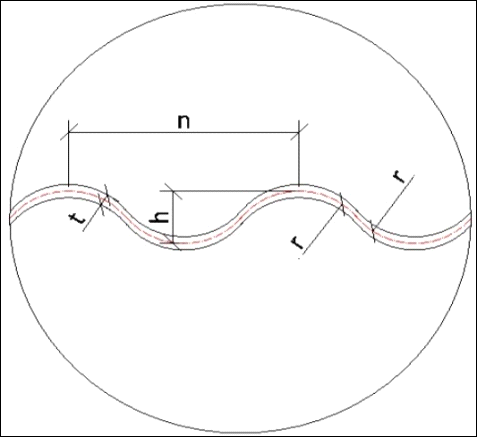

h - высота волны гофра, мм;

z - сдвижка, мм.

Примечание Для гофрированных труб заложение откоса по проектной длине не корректируется.

Защитный лоток на практике имеет различные геометрические размеры для каждого типа трубы и может быть сборным железобетонным или монолитным (бетонным, асфальтобетонным).

Лотки располагаются по всей длине трубы в несколько рядов, поэтому их количество зависит от диаметра и длины трубы. В проекте ВТ гофры создаются упрощенно и модель лотка принята одинаковая для всех типов гофр. Она представляет собой пластину толщиной 20 мм, располагающуюся внутри трубы по нижнему сектору величиной 120˚.

Для каждого диаметра гофры создан свой РР Блок лотка, в семантике которого хранятся предварительно вычисленные параметры лотка на погонный метр трубы:

–поперечная длина сечения лотка для вычисления площади;

–количество блоков лотка,

–вес арматуры.

Общий объем материала или количество блоков защитного лотка выводится в ведомость объемов работ на устройство трубы.

•Торец - настройка Скошенный или Прямой назначается алгоритмически и может редактироваться при определенных условиях.

Примечание Значение Скошенный доступно, если для выбранного РР Гофрированная труба задан расход для скошенного торца.

•Длина выпуска, м - указана величина выпуска с одной стороны трубы. На эту величину удлиняется труба. Если оба оголовка одинаковы, то величина выпуска учитывается дважды.

•Высота ступеньки, м - параметр виден, если Торец = Скошенный.

•Противофильтрационная перемычка - выбор значения из списка:

–Цементно-грунтовая перемычка - появляется параметр для выбора РР этого типа.

–Сборный ж/б - появляются параметры для выбора противофильтрационных экранов и лекальных блоков из доступных РР этих типов, для засыпки оголовка указанным материалом, подготовки под засыпку заданной конструкции.

•Боковой лекальный блок - параметр доступен, если для РР данной трубы заданы варианты лекальных блоков, а параметр Противофильтрационная перемычка = Сборный ж/б. В выпадающем списке и в браузере ресурсов (открывается по кнопке ) только доступные для выбора лекальные блоки.

•Центральный лекальный блок - параметр доступен для многоочковых труб, если для РР данной трубы заданы варианты лекальных блоков, а параметр Противофильтрационная перемычка = Сборный ж/б. В выпадающем списке и в браузере ресурсов (открывается по кнопке ) только доступные для выбора лекальные блоки.

•Противофильтрационный экран - параметр доступен, если Противофильтрационная перемычка = Сборный ж/б и для РР Гофрированная труба выбран ресурс Секции противофильтрационных экранов. В выпадающем списке и в браузере ресурсов (открывается по кнопке ) только доступные для выбора  ресурсы этого типа, с учетом заданного количества очков.

•Засыпка оголовка - параметр доступен, если для данной трубы заданы варианты РР Засыпка оголовка, а параметр Противофильтрационная перемычка = Сборный ж/б. В выпадающем списке только допустимые значения РР. По кнопке открывается браузер ресурсов, в котором отображаются только доступные для выбора объекты Засыпка оголовка.

•Материал засыпки - параметр служит для выбора материала из выпадающего списка или с переходом в Редактор Материалов. Параметр доступен, если выбран ресурс в поле параметра Засыпка оголовка.

•Подготовка засыпки оголовка - выбор настройки Общая или Индивидуальная. Параметр доступен, если выбран ресурс в поле параметра Засыпка оголовка.

–Общая - конструкция подготовки задана в группе Параметры трубы;

–Индивидуальная - доступен параметр Конструкция подготовки.

•Конструкция подготовки - в поле параметра по кнопке открывается диалог Слои конструкции для выбора материалов и назначения параметров каждого слоя индивидуальной подготовки под оголовки трубы. В строке отображается число слоев конструкции.

•Цементно-грунтовая перемычка - параметр доступен, если для РР данной трубы заданы варианты цементно-грунтовой перемычки (ЦГП), а параметр Противофильтрационная перемычка = Цементно-грунтовая перемычка. В выпадающем списке только допустимые значения РР. По кнопке открывается браузер ресурсов, в котором отображаются только доступные для выбора объекты Цементно-грунтовая перемычка.

Параметры ЦГП:

•Выходной оголовок / Конструкция - выбор настройки Индивидуальная или Как на входе. Если конструкция Индивидуальная, то раскрывается список таких же параметров, как для входного оголовка.

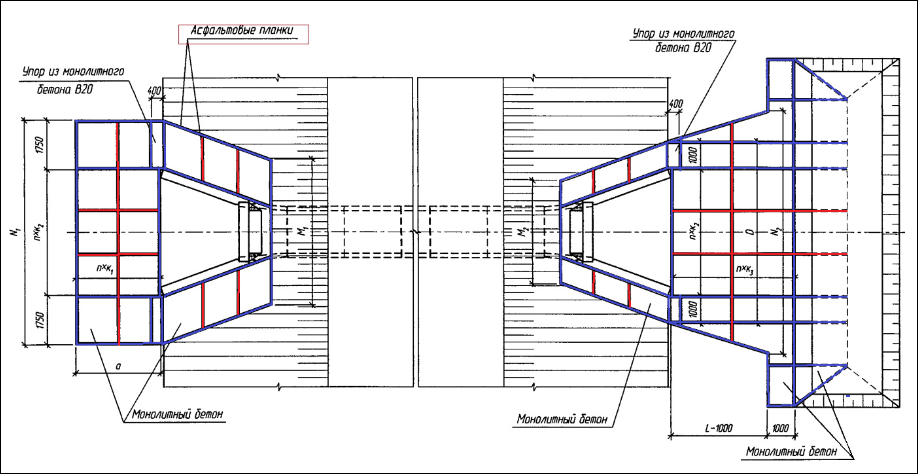

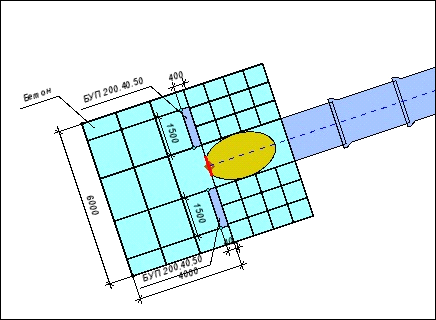

Асфальтовые планки синего цвета: их расположение всегда постоянное для любого типоразмера укрепления (привязка к краям самого укрепления или к характерным точкам).

Асфальтовые планки красного цвета: их расположение может изменяться в зависимости от общих размером укреплений.

Шаг, с которым планки будут установлены, определяется параметрами РР.

Для многоочковой трубы асфальтовые планки создаются дополнительно: на откосах - по границам каждого очка, на русле - по границам внутренних упоров.

Объем асфальтовых планок попадает в ведомость объемов работ.

•Тип укрепления - параметр служит для выбора из доступного списка ресурсов Укрепление русла, которые назначены для РР Оголовок (ж.б. труба) или РР Гофрированная труба.

•Подготовка - выбор настройки Общая или Индивидуальная:

–Общая - конструкция подготовки задана в группе Параметры трубы;

–Индивидуальная - доступен параметр Конструкция подготовки.

•Конструкция подготовки - в поле параметра по кнопке открывается диалог Слои конструкции для выбора материалов и назначения параметров каждого слоя индивидуальной подготовки под укрепление русла. В строке отображается число слоев конструкции..

•Положение - выбор настройки из трех вариантов:

–Горизонтально - продольный уклон по длине укрепления равен нулю;

–По лотку трубы - продольный уклон по длине укрепления равен уклону трубы;

–С заданным уклоном - продольный уклон по длине укрепления вводиться через параметр Уклон, ‰.

•Тип угла поворота - выбор настройки:

–Перпендикулярно оси трубы - укрепление по нормали к оси трубы;

–Индивидуальный - укрепление под углом к оси трубы.

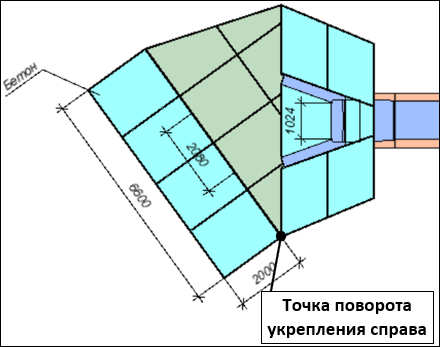

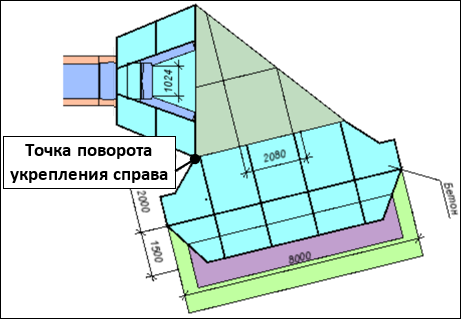

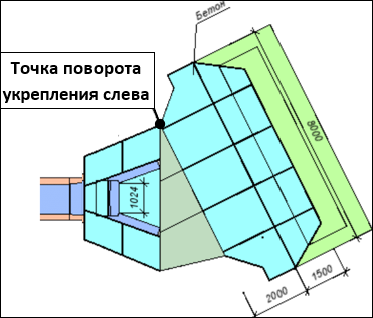

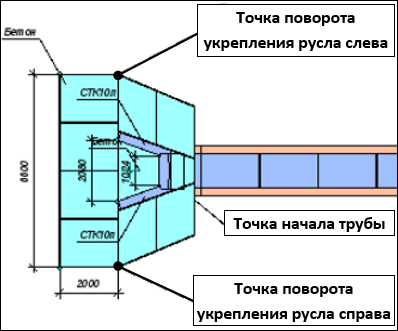

Для выполнения индивидуального угла поворота настраиваются дополнительные параметры:

• Угол поворота - ввод угла поворота в диапазоне 0-90°.

•Точка поворота - выбор значения Слева или Справа.

•Материал асфальтовых планок - параметр для выбора материала из выпадающего списка или по кнопке из Редактора Материалов. Параметр доступен для тех РР Укрепление русла, у которых заданы настройки на устройство планок.

•Редактировать конструкцию - выбор настройки Да или Нет:

–Нет - материал и размеры укрепления согласно настройкам РР;

–Да - открываются дополнительные параметры для выбора слоев укрепления и для ввода индивидуальных размеров укрепления русла.

•Слои укрепления - выбор из списка или в диалоге Редактор Конструкций.

–По умолчанию - материалы укрепления по настройкам РР.

Для укрепления русла на выходе дополнительно создается конус размыва, но только для тех РР Укрепление русла, в параметрах которых задано устройство конуса. При этом настройка параметра Конструкция должна быть Индивидуальная.

–Если Редактировать конструкцию = Да, то в числе других открываются параметры для ввода индивидуальных размеров конуса размыва.

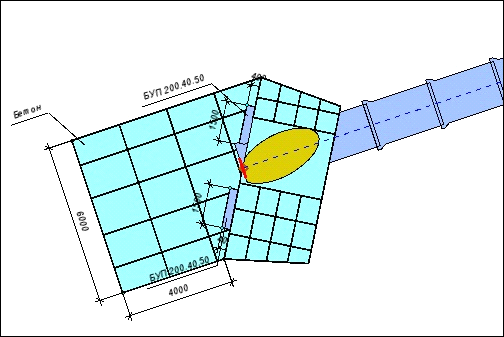

Форма и параметры укрепления откосов показаны на плане и продольном сечении по оси трубы в зависимости от наличия откосных стенок.

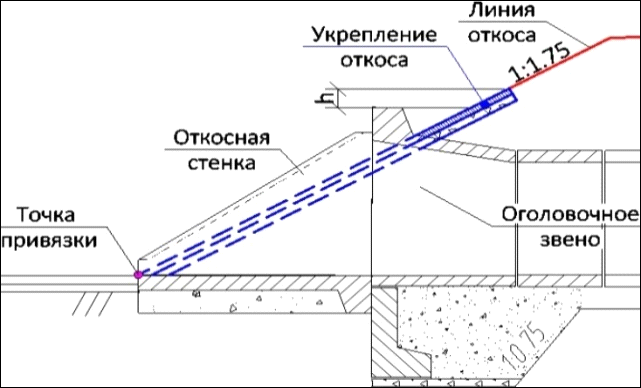

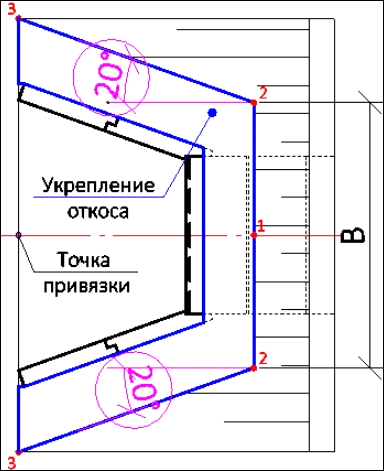

Труба с откосными стенками:

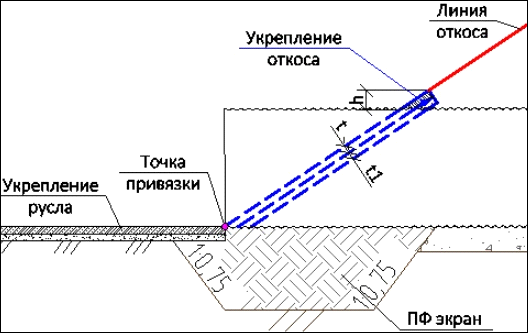

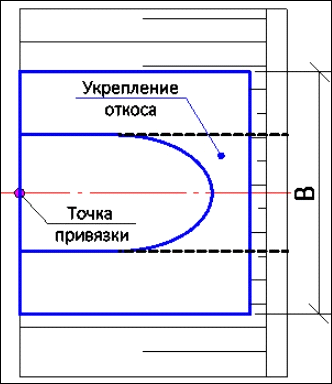

Труба без откосных стенок:

Параметры укрепления откосов:

•Тип укрепления - параметр служит для выбора из доступного списка ресурсов Укрепление откосов, которые были заданы для данного РР – Оголовок (железобетонная труба) или Гофрированная труба.

•Заложение откоса, m - параметр позволяет изменить заложение, с которым будет рассчитываться длина укрепления по откосу.

•Расположение - параметр для поворота укреплений откоса, если труба создана не по нормали к трассе, а под некоторым углом:

–Перпендикулярно - границы укрепления откосов (линии верха-низа укрепления) всегда создаются по нормали к продольной оси трубы (рис.):

–С учетом угла пересечения с осью трассы - границы укрепления откосов (линии верха-низа укрепления) создаются параллельно трассе АД, укрепление русла создается так, чтобы оно сопрягалось с укреплением откоса (рис.):

•Подготовка - выбор настройки Общая или Индивидуальная:

–Общая - конструкция подготовки задана в группе Параметры трубы;

–Индивидуальная - доступен параметр Конструкция подготовки.

•Конструкция подготовки - в поле параметра по кнопке открывается диалог Слои конструкции для выбора материалов и назначения параметров каждого слоя индивидуальной подготовки под укрепление откосов. В строке отображается число слоев конструкции..

•Материал асфальтовых планок - параметр для выбора материала из выпадающего списка или по кнопке из Редактора Материалов. Параметр доступен для тех РР Укрепление откосов, у которых заданы настройки на устройство планок.

•Редактировать конструкцию - выбор настройки Да или Нет:

–Нет - размеры укрепления согласно настройкам РР;

–Да - открываются дополнительные параметры для ввода индивидуальных размеров укрепления откосов: слои укрепления - выбор из списка или в диалоге Редактор Конструкций (По умолчанию - материалы укрепления по настройкам РР); ширина укрепления поверху и понизу; возвышение укрепления над оголовочным звеном.

•Внешний упор - параметр доступен для тех РР Укрепление откосов, у которых заданы ресурсы с типом Упор. Выбрать ресурс можно из выпадающего списка или при помощи кнопки открыть браузер для выбора объекта из списка РР данного типа.

•Упор между трубами - параметр доступен для многоочковых труб, если задано Противофильтрационный экран = Цементно-грунтовая перемычка. Выбрать ресурс можно из выпадающего списка или при помощи кнопки открыть браузер для выбора объекта из списка РР Упор.

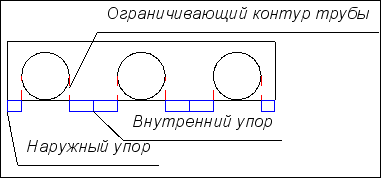

На рис. показано расположение упоров на поперечном сечении трехочковой трубы:

Для подбора корректной длины наружных упоров (слева/справа от трубы) и внутренних упоров (между звеньями многоочковой трубы) используется следующий ниже параметр Редактировать конструкцию = Да.

•Редактировать конструкцию - выбор настройки Да или Нет:

–Нет - длина внешних упоров или упоров обоих типов для многоочковой трубы принимается согласно настройке РР;

–Да - открываются дополнительные параметры для ввода индивидуальной длины внешних упоров (Длина упора L, мм) и индивидуальной длины внутренних упоров для многоочковой трубы (Длина упора между трубами L1, мм).

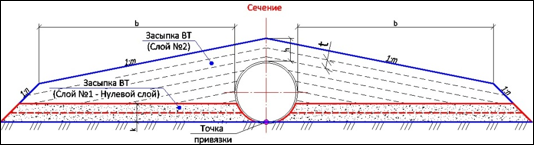

✓горизонтальная двухслойная - нижний слой (нулевой) отсыпается горизонтально

без полки над трубой:

с полкой над трубой:

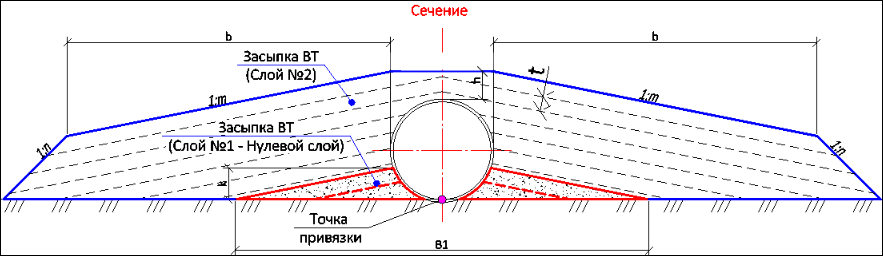

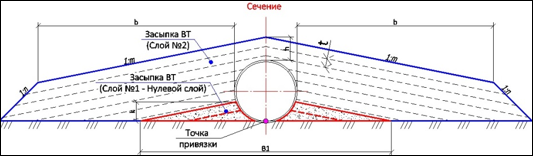

✓наклонная двухслойная - нижний слой (нулевой) отсыпается с заданным уклоном 1:m

без полки над трубой:

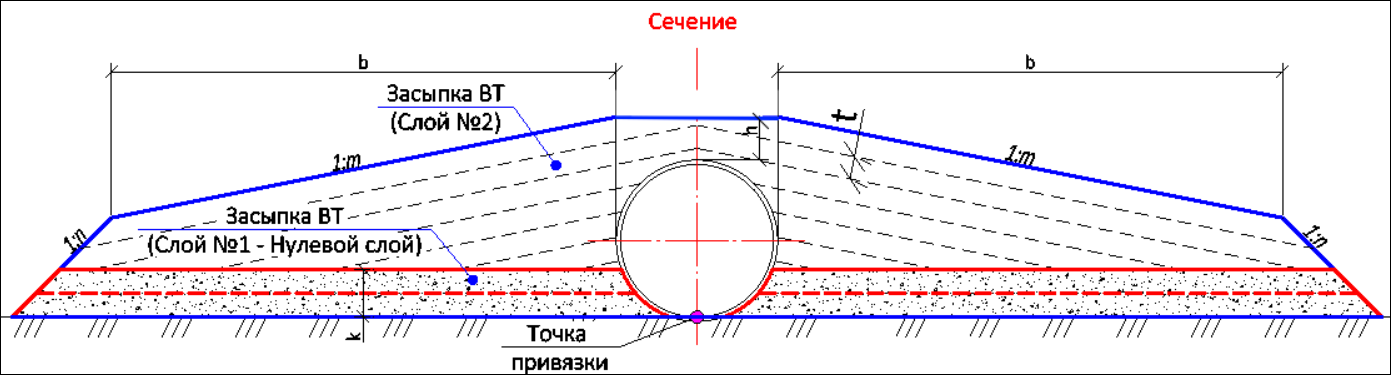

с полкой над трубой:

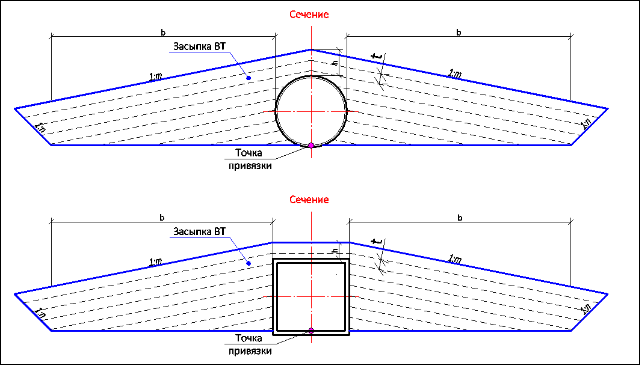

✓однослойная - отсыпается только из материала верхних слоев:

✓однослойная:

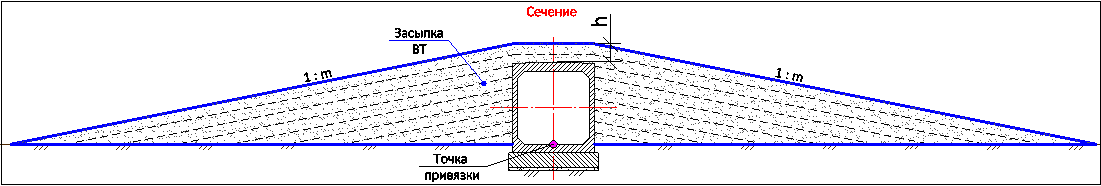

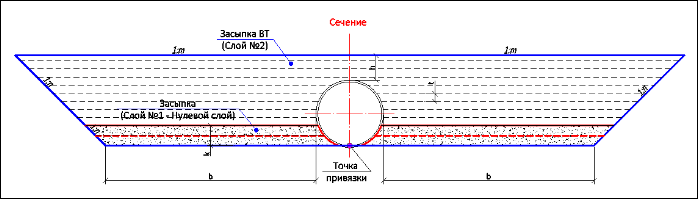

✓двухслойная - нижний и верхний слои отсыпаются горизонтально:

Слои засыпки могут ограничиваться наклонными плоскостями с крутизной 1:n (n =1) - двухслойная засыпка до отсыпки насыпи или засыпка в прогале.

Ширина b равна 4 м, заложение m равно 5 для всех типов засыпки, кроме двухслойной в прогале насыпи.

Настройка на создание слоев засыпки, выбор типа засыпки и материалов, толщина слоев уточняются в группе параметров Засыпка в методе Конструирование .

Здесь собраны параметры засыпки для трубы любого типа

•Возвышение над трубой, мм - ввод значения с клавиатуры.

•Материал - выбор материала заполнения пазух из выпадающего списка или в Редакторе Материалов.
