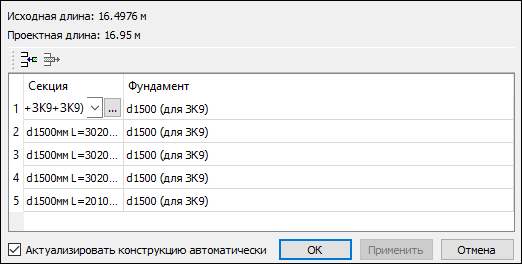

Диалог Конструктор (средней части трубы) служит для создания конструкций водопропускных труб. В диалоге возможно назначение режима автоматической актуализации конструкции трубы.
Вызывается в параметре метода Конструирование (в команде Конструирование трубы меню Труба проекта Водопропускная труба).
Параметры в верхней части таблицы:
•Исходная длина, м – статичный параметр, его значение определяется по параметру Параметры трубы/ Длина (метод Исходные данные в команде Конструирование трубы).
•Проектная длина, м – динамический параметр, значение которого пересчитывается при изменении звеньев или секций средней части трубы.
Примечание Значение параметра Проектная длина рассчитывается без учета откосных стенок.
Каждая строка таблицы соответствует звену трубы.
•Для создания строки используйте кнопку Добавить
. Для удаления строки используйте кнопку Удалить
.
•Для создания конструкции выберите значения параметров (столбцов) в строке.
✓Звено или Секция – заголовок столбца меняется автоматически в зависимости от текущего состояния – собирается средняя часть трубы из одиночных звеньев или из секций. В поле столбца по кнопке
открывается браузер для выбора РР – либо Звено, либо Секция. В выпадающий список попадают все допустимые объекты.
✓Фундамент – в поле столбца по кнопке открывается браузер для выбора РР Фундамент с доступными значениями для всех текущих звеньев.
•Если установить флажок Актуализировать конструкцию автоматически, то в процессе дальнейшего конструирования трубы всегда выполняется автоподбор длины и количества звеньев конструкции. При отключении флажка автоподбор будет отключен.
Кнопка ОК. Закрывает диалог с сохранением изменений.
Кнопка Применить. Применяет внесенные изменения без закрытия диалога.
Кнопка Отмена. Закрывает диалог без сохранения изменений.
