Непосредственная работа с водопропускными трубами в ТИМ КРЕДО выполняется в проектах Водопропускная труба и План генеральный. Конструирование водопропускных труб и их хранение выполняется только в проекте Водопропускная труба НП плана.
Примечание В одном проекте Водопропускная труба хранится только одна труба.

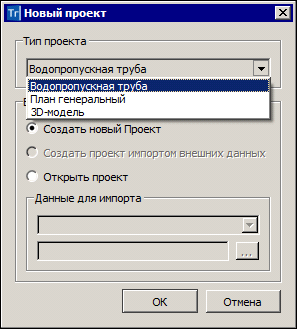

Новый проект Водопропускная труба (ВТ) можно создать при создании нового набора проектов (НП) или в новом узле текущего НП, выбрав тип проекта Водопропускная труба в диалоге Новый проект.
Проект ВТ с уже сохраненными исходными данными по трубе может быть создан командой Водопропускные трубы (меню Дорога в проекте План генеральный или меню Труба в проекте Водопропускная труба). Для создания проекта необходимо активизировать команду Создать/ Открыть проект трубы на локальной панели инструментов диалога Водопропускные трубы.
Работа в проекте Водопропускная труба
Переход в окна Профиль и Разрез
Экспорт/импорт проекта трубы в TopoXML
Работа в проекте Водопропускная труба
Для работы с функционалом проекта Водопропускная труба нужно сделать его активным - двойной клик по узлу с проектом. В результате станут доступными команды меню Труба для конструирования отдельной водопропускной трубы, для создания труб по выбранной трассе АД с одновременным созданием или открытием проектов ВТ.
Дополнительно в проект ВТ включены команды:
•выбора фоновых режимов работы: пассивный, редактирование, информация;
Примечание В режиме редактирования доступны методы создания и преобразования различных элементов, в том числе и ВТ. После выбора оси трубы можно переместить или повернуть всю конструкцию трубы целиком, используя методы на локальной панели инструментов Переместить, Повернуть, Симметрично переместить, Переместить по касательной.
•создания шаблона по запроектированной трубе;
•построения и редактирования объектов (точек, ТТО, ГМ, ЛТО, СЛ, регионов, ПТО) по линии, по контуру и по существующим объектам (в меню Построения);
•создания размеров, ведомостей и чертежей;
•создания 3D-модели водопропускной трубы, 3D-моделей объектов плана и дороги;
•настройки и просмотра 3D-модели, просмотра продольных и поперечных профилей по трассе АД и ЛТО;
•создания разреза по произвольной линии в плане и выпуска чертежей по профилю разреза;
•экспорта проекта ВТ в формате XML.
Проектирование водопропускной трубы состоит из следующих этапов:
1.Создание оси трубы в плане.
2.Ввод исходных данных: длина и уклон трубы, количество очков, характеристика водотока, грунтов и т. д.
Примечание В текущей версии для ВТ реализовано создание многоочковых труб.
3.Создание продольного сечения по оси трубы с учетом характерных точек поперечника или 3D-модели дороги.
Примечание Для многоочковой трубы продольное сечение создается по оси выбранного очка.
4.Конструирование трубы: сборка звеньев, блоков, выбор материалов основания и укрепления, обратная засыпка трубы – выполняется из созданных разработчиками ТИМ КРЕДО и поставляемых вместе с модулем разделяемых ресурсов (РР) различных типов. Для отдельных элементов (укрепления русла и откосов, упоры, засыпка трубы) предусмотрена возможность задавать индивидуальные размеры непосредственно в проекте конкретной трубы, не меняя параметры в выбранных РР.
5.Автоматический расчет длины трубы с учетом зазоров между звеньями, оголовками и секциями.
6.Проверка на соответствие нормативным требованиям.
7.Расчет строительного подъема.
В результате проектирования трубы могут быть получены:
•адресная ведомость труб по выбранной трассе;
•объемная ведомость работ на устройство трубы;
•спецификация блоков в составе ВТ;
•комплексный чертеж трубы;
•3D-модель трубы;
•шаблон трубы в качестве разделяемого ресурса;
•проект Водопропускная труба.
При создании и редактировании водопропускных труб реализовано использование шаблона трубы.
Шаблон трубы - это разделяемый ресурс, который хранит список и значения параметров и ссылок на разделяемые ресурсы по выбранной трубе.
Обмениваться шаблонами труб можно через импорт/ экспорт разделяемых ресурсов (файл DBX).
Для создания шаблона служит команда Создать шаблон трубы меню Труба в проекте Водопропускная труба.
В шаблон копируются следующие параметры трубы:
•все параметры и конструктивные элементы трубы, которые определяются в методе Конструирование (команда Конструирование трубы), в т. ч. дополнительные параметры, открытые по настройкам Редактировать конструкцию = Да;
•настройки отдельных параметров метода Исходные данные (команда Конструирование трубы) в группе Исходные характеристики: Количество очков, Режим, Нормативный документ, Нормативная нагрузка.
После выбора команды Создать шаблон трубы открывается диалог Создать/ сохранить шаблон трубы. Здесь можно уточнить название шаблона, добавить основные сведения о трубе на панели Описание объекта, сгруппировать шаблоны по папкам.
Для выбора и применения шаблона к проектируемой трубе служит параметр Шаблон трубы метода Исходные данные - см. здесь.
Переход в окна Профиль и Разрез
В окне Профиль предусмотрен просмотр продольных профилей и поперечников на любом пикете трассы АД или линейного тематического объекта (ЛТО).
В проекте План генеральный для перехода в окно профилей служат команды Профиль Трассы АД меню Дорога, а также Профиль Линейного объекта в меню Построения. Те же команды для перехода в профиль станут доступны после выбора маски в режиме редактирования объектов.
При помощи команды Разрез меню Построения выполняется переход в окно разреза. Разрез создается по произвольным точкам либо по выбранным линиям плана. Одновременно с созданием разреза можно автоматически создать черный профиль, развернутый план заданной ширины и передать на профиль сечения ТО. Из окна разреза можно получить чертеж по линии разреза, для этого служит команда Чертеж/ Создать чертеж.
В проекте Водопропускная труба в меню Построения доступны команды Профиль Трассы АД и Разрез.
3D-визуализация в ТИМ КРЕДО - это трехмерные изображения элементов цифровой модели местности, проектов, объемной геологической модели (см. тему 3D-визуализация). Визуализация выполняется в окне плана на паркуемой панели 3D-модель.
3D-тела могут быть созданы по конструктивным элементам водопропускных труб и трасс АД, по тематическим объектам (ЛТО и ПТО), по геологическим слоям. Для твердотельной модели ВТ требуется запроектировать трубу, т. е. скомплектовать ее из отдельных элементов (команда Конструирование трубы в проекте Водопропускная труба).
Для создания 3D-тел служат специальные команды проектов План генеральный и План геологический (меню 3D-модели), проекта Водопропускная труба (меню Труба). В результате применения этих команд создаются проекты 3D-модель.
Команда 3D-модель трубы выполняет преобразование элементов конструкции ВТ в 3D-тела и формирует проект 3D-модель с определенной структурой слоев: по каждому конструктивному элементу ВТ создается отдельное 3D-тело и сохраняется в отдельном слое.
В параметрах команды можно выбрать настройку на создание нового проекта или добавления 3D-тел в существующий проект 3D-модель.
При создании проекта 3D-модель образуется связь с исходным проектом ВТ. Для нового проекта настройка связи всегда Назначить, при выборе существующего проекта связь можно Не изменять или Назначить заново.
Примечание С одновременным созданием нового проекта 3D-модель трубы, можно врезать твердотельную модель трубы в существующую модель, например, дороги, если по этим моделям есть зоны перекрытия.
При врезке модели трубы с учетом обратной засыпки в 3D-модель дороги учитываются: засыпка, фундаменты и подушка, укрепление русла и откоса, откосные стенки, укрепление и засыпка оголовка.
Ведомости
Адресная ведомость труб по выбранной трассе АД, ведомость объемов работ на устройство водопропускной трубы, спецификация блоков трубы создаются без шаблона, как таблицы фиксированной формы.
•Ведомость труб по трассе АД
Создание адресной ведомости выполняется из диалога Водопропускные трубы, который служит для ввода параметров ВТ по выбранной трассе АД.
После ввода параметров труб и выбора метода Создать ведомость, выполняется переход в Редактор ведомостей, где сгруппированы инструменты для дополнения и редактирования данных, вывода на печать и сохранения ведомости в файл HTML.
•Ведомость объемов работ на устройство водопропускной трубы
Команда для создания объемной ведомости по трубе находится в меню Ведомости в проекте Водопропускная труба.
В результате активизации команды Объемов по трубе создается ведомость фиксированного вида и состава объемов по всем элементам одной трубы из активного проекта.
Примечание При создании многоочковой трубы в ведомость объемов и в спецификацию блоков попадают элементы всех очков.
Ведомость открывается в отдельной панели Объемы работ для просмотра данных.
Предусмотрено горизонтальное и вертикальное представление таблицы с данными по трубе. Для переключения служит кнопка Горизонтальный вид/ Вертикальный вид в левом нижнем углу панели Объемы работ. Состав объемов и их группировка по блокам идентичны в обоих вариантах, меняется только представление данных.
Ведомость можно сохранить или открыть для редактирования в Редакторе ведомостей.
Ведомость Объемов по трубе формируется также при создании комплексного чертежа трубы. В параметрах команды можно настроить представление таблицы через параметр Вид таблицы = Вертикальная или Горизонтальная.
Особенности работы команды
Основная масса данных создается из семантики, которая задана в разделяемых ресурсах для проектирования трубы (значения взяты из типовых проектов).
Для элементов в составе трубы, которые создаются без РР (подготовки под фундамент, откосные стенки и засыпку оголовков), объемы определяются по 3D-телам.
Также из 3D-тел определяются площади и объемы элементов, для которых геометрия не задана через параметры РР или может уточняться при конструировании конкретной трубы. Например, укрепление откоса: в РР задана ширина укрепления и возвышение над оголовком, а реальные размеры рассчитываются в модели, после того как из укрепления вычитаются тела звеньев трубы, портальной и откосных стенок, уточняется заложение укрепления.
Таблица объемов работ состоит из большого массива данных. Она разделена на блоки: Средняя часть трубы, Входной оголовок, Выходной оголовок, Укрепления.
В блоках выполнена группировка данных по отдельным элементам, например, звенья и фундаменты для средней части; оголовочное звено, портальная и откосные стенки для оголовков; площадь и материалы для укрепления русла и откосов на входе и выходе.
В таблице горизонтального вида создается блок Всего, где суммируются одинаковые объемы (бетон, арматура, гидроизоляция и т. д.). В таблице вертикального вида блок Всего не создается.
•Спецификация блоков водопропускной трубы

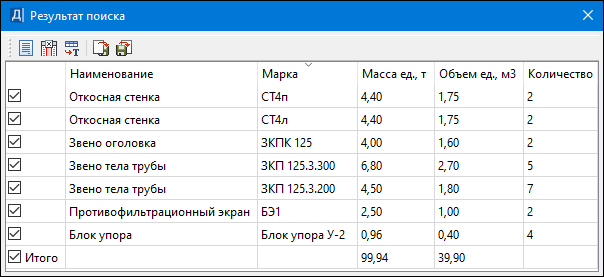

На основе заданной семантики спецификаций для каждого РР в составе трубы формируется таблица Спецификация блоков. Для этого служит команда Спецификация блоков. Таблица создается для одной трубы из активного проекта.
Кроме семантических свойств в таблице создаются дополнительные столбцы с параметрами РР - Тип ресурса и Наименование ресурса.
В строке Итого вычисляется сумма значений по каждому столбцу. Установка или удаление флажка включает или выключает элемент из расчета суммы значений.
В таблице можно отключать и перемещать столбцы, а главное - группировать данные по любому столбцу и таким образом получать
спецификацию, т. е. перечень необходимых типов элементов и их количество.
|
Настройки столбцов выбираются в контекстном меню.
На локальной панели добавлены кнопки для запуска функций:
•Ведомость - создается ведомость из текущего состояния таблицы и открывается в Редакторе ведомостей. При этом команда Спецификация блоков продолжает работать.
•Скрыть пустые столбцы - столбцы без значений скрываются.
•Добавить в проект - создается многострочный текст и вставляется в проект:
–после нажатия кнопки Добавить в проект начинает работать команда Текст.
–после завершения команды Текст завершается команда Спецификация блоков.
•Сохранить представление - создается файл XML для хранения настроек отображения и группировки столбцов.
•Загрузить представление - подгружаются настройки, сохраненные в выбранном файле XML.
Чертежи
Команды создания чертежей сгруппированы в меню Чертеж как проекта План генеральный (см. тему Чертежи), так и проекта Водопропускная труба.
Комплексный чертеж трубы можно создать в команде Создать комплексный чертеж трубы (меню Труба проекта Водопропускная труба).
Комплексный чертеж формируется из всех панелей, которые работают при конструировании трубы (фасады, сечения, продольный разрез и план). Кроме того, создаются еще 4 компонента: схема строительного подъема, таблица основных характеристик, спецификация блоков, ведомость объемов.
Команды Создать чертеж трубы в контуре и Просмотреть чертежи трубы работают аналогично таким же командам в плане генеральном. См. подробно Чертежи водопропускных труб.
Экспорт/импорт проекта трубы в TopoXML
Экспорт проекта ВТ
Для выполнения экспорта данных активного проекта ВТ служит команда Данные/ Экспорт/ Модели в ТопоXML.
В файл XML сохраняются следующие данные:
•группа параметров Исходные характеристики: Количество очков, Режим, Нормативный документ, Нормативная нагрузка (метод Исходные данные команды Конструирование трубы);
•параметры конструирования трубы, в том числе все дополнительные параметры, которые открываются по настройке Редактировать конструкцию = Да (метод Конструирование команда Конструирование трубы);
•данные по всем созданным точкам, в том числе по двум обязательным служебным точкам с типом Лоток, в диалоге Характерные точки (метод Создать/ редактировать характерные точки команды Конструирование трубы).
Экспорт выполняется без каких-либо дополнительных параметров и настроек.
Импорт проекта ВТ
Импорт данных по трубе в формате XML можно выполнить при создании нового узла в наборе проектов после выполнения следующих настроек в диалоге Новый проект:
•Тип проекта - Водопропускная труба,
•Вариант создания проекта - Создать проект импортом внешних данных,
•Данные для импорта - Импорт ТопоXML.
