Команды создания чертежа водопропускной трубы сгруппированы в меню Чертеж проекта Водопропускная труба.
Чертежи создаются на основе шаблонов, определяющих внешнее оформление документа и вид представления данных. Шаблоны чертежей, планшетов, штампов, создаются и редактируются в Редакторе шаблонов (меню Установки).
Примечание Вместе с модулями ТИМ КРЕДО поставляется библиотека шаблонов. Шаблоны чертежей, планшетов, штампов созданы в соответствии с нормативными документами.
Комплексный чертеж трубы
Команда Создать комплексный чертеж труб (меню Труба проекта Водопропускная труба) комплектует чертеж из данных плана и всех панелей, которые работают при конструировании трубы (фасады, продольное и поперечные сечения).
Кроме того, создаются еще 4 компонента: схема строительного подъема, таблица основных характеристик, спецификация блоков, ведомость объемов. Все эти компоненты выбираются в параметрах построения. Каждый элемент комплексного чертежа трубы – это отдельный проект, еще один проект создается для шаблона.

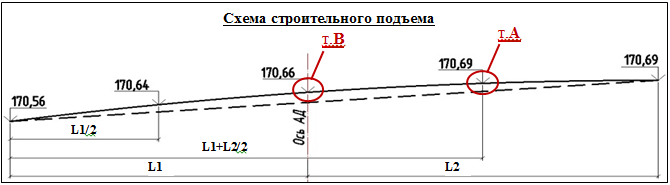

На схеме строительного подъема отрисовываются следующие элементы: •линия лотка трубы; •линия лотка трубы с учетом строительного подъема; •расстояние от выхода до оси дороги (L1)+отметка с учетом строительного подъема по оси дороги (рис.); •расстояние от входа до оси дороги (L2); •расстояние от выхода до точки, которая находится посередине между выходом и осью дороги (L1/2) + отметка в этой точке; •расстояние от входа до точки, которая находится посередине между входом и осью дороги (L2/2) + отметка в этой точке; •отметки по лотку трубы на выходе и входе – это отметки по лотку трубы на крайних точках портальных стенок (ПС), а если ПС отсутствует, то на крайних точках оголовочных звеньев. Отметка с учетом строительного подъема в заданных точках рассчитывается как Отметка лотка на выходе + yi, где yi – превышение рассматриваемой точки лотка трубы над точкой лотка на выходе, м; xi – расстояние от точки выхода до рассматриваемой точки, м; L – длина трубы, м (длина между крайними точками ПС, а если ПС отсутствует, то между крайними точками оголовочных звеньев); Lн – расстояние от точки выхода до оси дороги, м; i – уклон лотка трубы; Δ – строительный подъем: - Δ = 1/80h – на непучинистых грунтах основания (песчаных, галечниковых и гравелистых); - Δ = 1/50h – на пучинистых грунтах основания (глинистых, суглинистых, супесчаных и песчаных пылеватых); - h – разница между отметкой по оси дороги и отметкой по лотку трубы под проекцией оси дороги, м. Результат расчета принимаем без изменений или редактируем в случае: •если отметка с учетом строительного подъема в т. А больше отметки лотка на входе, то отметке в этой точке присваивается значение, равное (отметка лотка на входе минус 0,01 м); •если отметка с учетом строительного подъема в т. B больше либо равна отметке лотка на входе, то отметке в этой точке присваивается значение, равное (отметка лотка на входе минус 0,02 м). |
Примечание Создание планшетов предусмотрено в проекте План генеральный. Здесь же можно создать чертежи продольного профиля и поперечников, если они сохранены за трассой АД или ЛТО – команда Копировать чертежи профиля. Формирование чертежей плана, все подготовительные операции проводятся в окне плана посредством команд меню Чертеж. В результате работы этих команд создаются проекты типа Чертеж в окне Чертежи.
