Панель Характерные точки

Панель служит для создания и редактирования характерных точек при конструировании водопропускной трубы и отрисовки поперечника. Все изменения сразу учитываются в ряде панелей команды Конструирование трубы.

Примечание Для многоочковых труб отрисовка разреза в окне панели Продольное сечение выполняется по оси очка, который выбран из выпадающего списка: Очко 1, Очко 2 и т. д. Очки нумеруются слева направо по направлению создания трубы.

Панель вызывается в команде Конструирование трубы кнопкой метода Создать/ редактировать характерные точки (меню Труба проекта Водопропускная труба).

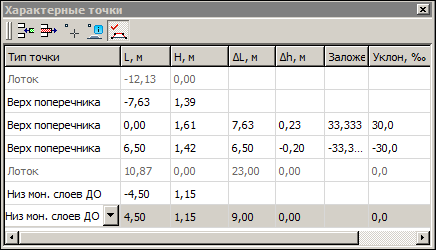

Окно содержит таблицу со строками, соответствующими характерным точкам. Точки можно создавать/ редактировать и удалять, возможно также назначение отрисовки поперечника в панелях Продольное сечение, Фасад входного оголовка, Фасад выходного оголовка и в окне плана.

Dialogues_img_Culvert_02

С помощью кнопок на заголовке окна можно развернуть окно (снимается фиксация панели) и закрыть панель.

В панели могут создаваться или редактироваться характерные точки двух типов слева и справа от оси: Верх поперечника и Низ монолитных слоев ДО. Они служат для отрисовки поперечника дороги и проверки нормативных значений. Еще одна пара точек Лоток отображается для информации (их удалять нельзя). Параметры точек Лоток определены в методе Исходные данные команды Конструирование трубы.

Примечание Параметры точек Лоток определяются для продольной оси всего сооружения и остаются неизменными для любого очка многоочковой трубы.

Для проверки нормативных значений, при расчете и отрисовке строительного подъема используется еще одна характерная точка – Ось трассы АД, она всегда создается программно при открытии проекта ВТ. Отметка в этой точке определяется по данным таблицы Характерные точки.

Примечание В таблице Характерные точки точка с типом Ось трассы АД не создается и не отображается в других панелях.

Примечание Отметка с учетом строительного подъема появляется только тогда, когда есть хоть одна созданная характерная точка с типом Верх поперечника. Если ни одной такой точки не создано - появляется только одна проектная отметка.

Порядок работы:

Добавьте точку, применив любой из способов:

Создать строку кнопкой 69_Dialogue_add_str_1 Добавить в список - добавляется новая строка после выбранной. Дублируется нажатием <Enter> в последней ячейке строки:

точка добавляется в середину текущего сегмента, параметры H, L соответствуют середине сегмента;

тип точки наследуются из выбранной строки. Тип Лоток не наследуется, в этом случае создается точка Верх поперечника.

Нажать кнопку ID_BY_CURSOR_PLAN_POINT Указать точку - добавляется новая строка после выбранной. Указать точку можно в панели Продольное сечение, из этой панели определяются параметры точки: H (отметка) и L (расстояние от оси трассы АД).

Нажать кнопку 69_Dialogue_Culvert_kn_110 Создать точки по информационной модели дороги - добавляются новые строки с точками Верх поперечника и Низ монолитных слоев ДО, если по оси трубы возможен разрез 3D-объектов информационной модели дороги.

Для удаления строки используйте метод 69_Dialogue_Delete_str Удалить из списка. Кнопка  неактивна, если не выбрана строка или выбрана строка Лоток.

Отредактируйте доступные параметры точки в строке.

Тип точки - значение выбирается в списке (Верх поперечника, Низ монолитных слоев ДО).

L, м - расстояние от оси трассы до точки: «+» вправо, «–» влево.

Примечание Если угол пересечения с осью трассы не равен 90˚, то при отрисовке поперечника на продольном разрезе для точек Верх поперечника и Низ монолитных слоев ДО расстояние от оси дороги равно L/cos угла.

Н, м - отметка точки. При добавлении строки отметка точки определяется как отметка середины сегмента. При создании методом Указать точку отметка определяется из панели Продольное сечение.

∆L, м - расстояние по горизонтали между вводимой и предыдущей точками одного типа. Значение положительное, если точка расположена справа от предыдущей, отрицательное - если слева.

При добавлении строки между существующими точками ∆ L = L/2 текущего сегмента. При добавлении в конце списка ∆ L = 1м. При создании точки методом Указать точку расстояние ∆ L рассчитывается между смежными точками.

∆h, м - расстояние по вертикали между добавленной и предыдущей точками одного типа. Значение положительное, если точка расположена выше предыдущей, и отрицательное - если ниже.

Заложение 1:m - заложение линии между добавленной и предыдущей точками одного типа.

Уклон, ‰ - уклон линии (в промилле) между добавленной и предыдущей точками одного типа.

Чтобы включить режим отрисовки линий поперечника по характерным точкам во всех панелях, нажмите кнопку 69_Dialogue_Culvert_kn_10 Отрисовать поперечник .

Параметры характерных точек типа Верх поперечника, Низ монолитных слоев ДО меняются вслед за изменением угла пересечения трубы с трассой АД следующим образом:

сначала расстояния пересчитаются на нормаль (угол поворота 90°);

затем рассчитывается положение при новом угле поворота: пересчитывается длина L, значение отметки H сохраняется и с учетом этого в таблице пересчитываются значения: ∆ L, Заложение и Уклон.

Вслед за редактированием у текущей точки значений L, Н, ∆L, ∆h, Заложение и Уклон параметры точек такого же типа ведут себя следующим образом:

все параметры предыдущих точек не изменятся;

у всех последующих точек:

∆L, ∆h, Заложение и Уклон не изменятся;

L и Н – пересчитаются, т. е. оставшаяся часть поперечника сместится дальше и/или выше либо ближе и/или ниже.

Отрисовка характерных точек и поперечника на разрезах выполняется по заданным умолчаниям: точки создаются с типом рельефная без подписи; линии – это графические маски разного цвета или типа линии, которые соединяют точки с одинаковым типом.

На плане геометрическое положение элементов зависит от наличия данных по лотку в проекте Водопропускная труба:

есть исходные данные трубы в проекте ВТ – координаты точек лотка, ПК+ и угол пересечения лотка и трассы АД определяются из проекта, линии верха поперечника создаются параллельно трассе АД; отрисовываются только точки и линии, ближайшие к точкам начала/ конца лотка.

нет исходных данных трубы в проекте ВТ – ось трассы создается автоматически посередине трубы, угол пересечения с лотком равен 90°.

В продольном сечении от условного начала координат строится прямая линия с учетом уклона трубы, по границам которой создаются точки лотка 1 и 2. Расстояния от трассы АД до характерных точек поперечника пересчитывается при изменении угла пересечения трубы с трассой АД.
