Паркуемая панель предназначена для отрисовки продольного сечения и создания размеров водопропускной трубы. Автоматически отображается после активизации команды Конструирование.

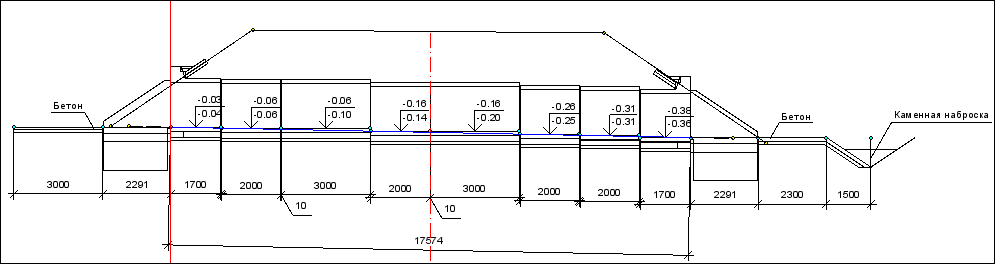

Общий вид панели:
Подпись отметки звена на продольном разрезе - это выноска, в которой верхняя строка - отметка звена, нижняя - отметка с учетом строительного подъема. Если строительный подъем не рассчитывается (нет данных), то нижнее значение равно верхнему.
С помощью кнопок на заголовке окна можно развернуть окно (снимается фиксация панели) и закрыть панель.
Для многоочковой трубы можно выбрать конкретное очко, по которому будет создано сечение. Очко выбирается из выпадающего списка, формируемого динамически в зависимости от числа очков проектируемой трубы.
Примечание Нумеруются очки слева направо по направлению создания трубы.
Панель становится активной после клика в ее области. В окне параметров появляются свойства панели, по правой клавише мыши можно открыть контекстное меню.
Контекстное меню панели содержит команды создания размеров: Расстояние между точками, Выноска, Отметка точки, Удалить все размеры. Стили для размеров копируются из проекта плана.
