Кнопка Расчет предварительной просадочности и набухания |
|---|
Команда предназначена для определения предварительных характеристик просадочности и набухания слоев легенды согласно "Пособию по проектированию оснований зданий и сооружений к СНиП 2.02.01-83" и "СП 11-105-97. Инженерно-геологические изыскания для строительства. Часть III. Правила производства работ в районах распространения специфических грунтов".
При выборе команды появляется одноименный диалог.

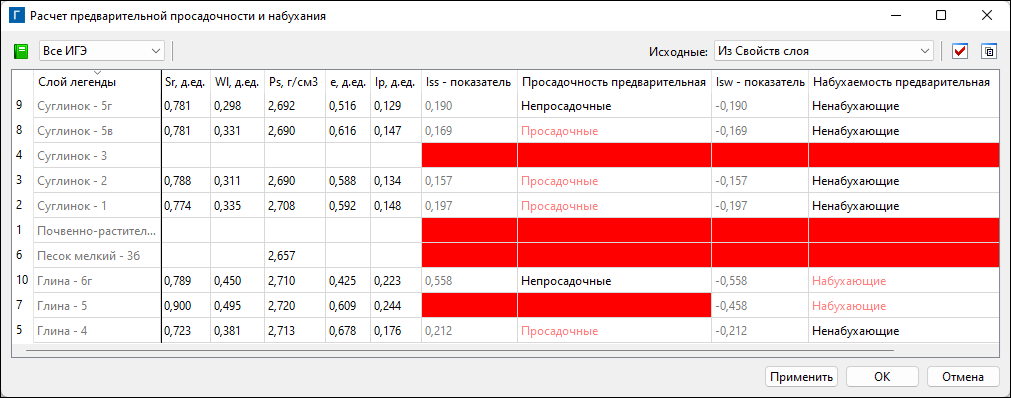

Общий вид диалога команды:
Промежуточные расчетные характеристики, определяемые в этом диалоге:
•Iss - показатель просадочности.
•Isw - показатель набухаемости.
Итоговые расчетные характеристики, определяемые в этом диалоге:
•Просадочность предварительная.
•Набухаемость предварительная.
Таблица диалога
Каждая строка таблицы − это один слой легенды активного проекта План геологический. В таблице присутствуют все слои проекта или только одного выбранного ИГЭ. Для выбранного слоя в панели Свойства слоя отображаются его характеристики, полученные из различных расчетов геостатистики.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы в левой группе таблицы − это параметры слоя легенды: Слой легенды, № ИГЭ, Геоиндекс, Грунт, Генезис, Возраст, Тип слоя. Эти параметры не редактируются. Столбцы в правой группе таблицы − это исходные и расчетные характеристики.
Столбцы обеих групп можно перемещать вправо/ влево, кроме перемещения из группы в группу, скрывать/ отображать.
•При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
•Расчет в таблице выполняется автоматически, без дополнительной кнопки.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в диалоге, таблица слоев перестраивается по новой конфигурации ИГЭ - слои. |
|
|---|---|---|
|
Комбобокс Выбор ИГЭ для расчета со списком всех ИГЭ геолегенды. |
|
|
Комбобокс Выбор исходных значений для заполнения исходных значений у соответствующих характеристик: •Из Свойств слоя - значения заполняются из свойств слоя, если они присутствуют у слоя. •Нормативное значение (среднее), Расчетное … - значения заполняются из параметра слоя легенды Нормативные и расчетные характеристики, если для данного слоя предварительно был выполнен расчет Нормативные и расчетные значения. В данном расчете заполняются значения
Выбор значения в комбобоксе активизирует кнопку Применить. |
|
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
|
Кнопка Панель "Свойства слоя". Управляет отображением (скрыть/отобразить) паркуемой панели Свойства слоя. Панель отображает одно свойство выбранного слоя легенды. По кнопке |
вызывается диалог Панель Параметры
В панели параметров выполняются следующие настройки:
•Параметры расчета
✓Настройки расчета. Выбор объекта разделяемых ресурсов Настройки расчета СНиП 2.02.01, содержащего все необходимые для выполнения расчета свойства и нормативные характеристики.
✓Сохранение свойств в Слои. Параметр открывает диалог Сохранение свойств в Слои, в котором выбираются характеристики, значения которых по применению будут записаны в свойства слоев.
✓Фон ошибок и предупреждений. Из выпадающей палитры выбирается цвет фона ячеек, которые рассчитать невозможно.
•Нормативные характеристики. В параметрах куста вызываются справочные диалоги для определения различных характеристик расчета. В расчете диалоги информационные, их редактирование осуществляется в разделяемом ресурсе Настройки расчета СНиП 2.02.01.

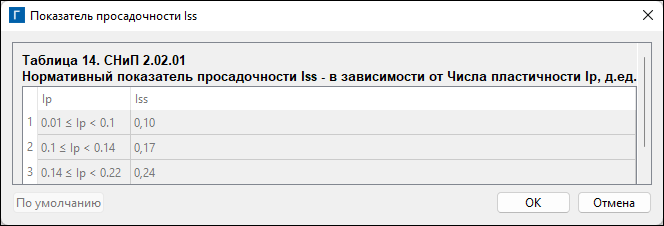

✓Показатель просадочности Iss определяется в зависимости от
числа пластичности Ip:
|
Управляющие кнопки диалога
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК подтверждает внесенные изменения с сохранением данных и закрывает диалог.
По применению:
•В слой легенды, в свойства слоя записываются значения характеристик, выбранных в диалоге Сохранение свойств в Слои.
Кнопка Отмена закрывает диалог без применения внесенных изменений.
