В диалоге создаются и редактируются объекты типа "Настройки расчета СНиП 2.02.01", предназначенные для Расчета предварительной просадочности и набухания (команда меню Геостатистика).

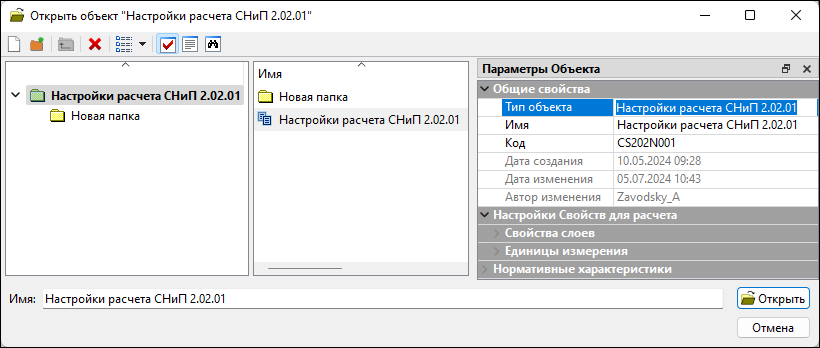

Общий вид диалога:
Создание и редактирование объекта
Слева в окне диалога отображается структура папок. В среднем окне отображается содержимое выбранной папки. Паркуемые панели Параметры Объекта, Описание Объекта, Поиск могут быть скрыты или размещены пользователем удобным для него образом.
Для создания и удаления объекта на панели инструментов предназначены кнопки Создать объект, Создать папку, Удалить. Подробное описание кнопок, а также приемы работы с паркуемыми панелями можно посмотреть здесь.
Для редактирования предназначена панель Параметры Объекта, в которой содержатся все параметры выбранного объекта.
Параметры объекта "Настройки расчета СНиП 2.02.01"
•Общие свойства. Куст содержит стандартные параметры разделяемого ресурса Имя и Код. Настройки расчета будут сохранены в библиотеке разделяемых ресурсов именно с этими параметрами.

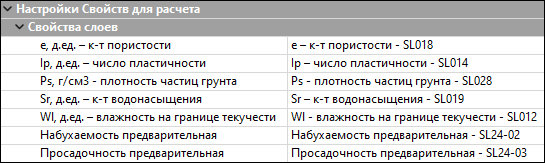

•Настройки Свойств для расчета / Свойства слоев. Куст содержит список исходных и расчетных характеристик, которые участвуют в расчете. В каждом параметре можно выбрать только один объект геологического классификатора Свойство слоя и горизонта. Если один и тот же объект выбран повторно, то в текущем параметре объект остается выбранным, а в предыдущем параметре, где он был выбран, заменяется значением Не определено. Объекты геоклассификатора выбираются в соответствующих диалогах Открыть объект "Тип объекта". Расчеты с аварийными объектами не выполняются. Аварийное состояние прекращается при восстановлении объекта геоклассификатора с данным кодом.
•Настройки Свойств для расчета / Единицы измерения. Осуществляется выбор "относительных" единиц измерения для некоторых свойств слоев (% / д. ед.). Выбранные единицы измерения учитываются в расчетных формулах.
•Нормативные характеристики. Куст содержит диалоги со справочными таблицами из СНиП, по которым определяются некоторые характеристики в расчетных формулах. Во всех диалогах такие характеристики редактируются.
