Кнопка Расчет мерзлых грунтов по СП 25.13330 |
|---|
Команда предназначена для определения характеристик слоев легенды по СП 25.13330.2020 ОСНОВАНИЯ И ФУНДАМЕНТЫ НА ВЕЧНОМЕРЗЛЫХ ГРУНТАХ, Приложение Б "Физические и теплофизические характеристики многолетнемерзлых грунтов" и Приложение Г "Среднегодовая температура и глубина сезонного оттаивания и промерзания грунта".
При выборе команды появляется одноименный диалог.

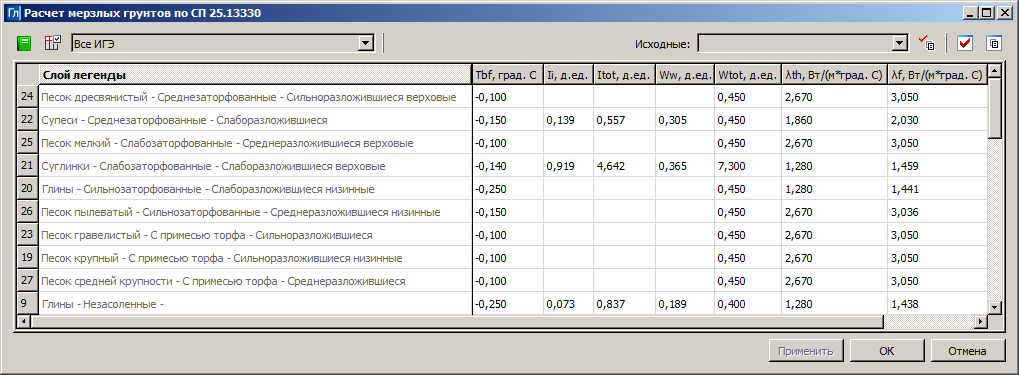

Общий вид диалога команды:
Расчетные характеристики, определяемые в этом диалоге:
•a, м2/с - к-т температуропроводности.
•Cf, Дж/(м3*град. C) - объемная теплоемкость мерзлых.
•Cps - концентрация порового раствора.
•Cth, Дж/(м3*град. C) - объемная теплоемкость талых.
•df, м - расчетная глубина сезонного промерзания грунта.
•df,n, м - нормативная глубина сезонного промерзания грунта.
•dth, м - расчетная глубина сезонного оттаивания грунта.
•dth,n, м - нормативная глубина сезонного оттаивания грунта.
•δ - относительное сжатие при оттаивании.
•Ii - льдистость грунта за счет видимых ледяных включений.
•Itot - льдистость мерзлого грунта суммарная.
•Lv, Дж/м3 - теплота замерзания (таяния) грунта.
•λth, Вт/(м*град. C) - к-т теплопроводности талых.
•λf, Вт/(м*град. C) - к-т теплопроводности мерзлых.
•Sr - степень заполнения пор льдом и незамерзшей водой.
•T0, град. С - расчетная среднегодовая температура грунта.
•Tbf, град. С - температура начала замерзания грунта.
•Ww - влажность мерзлого грунта за счет незамерзшей воды.
Таблица диалога
Каждая строка таблицы − это один слой легенды активного проекта План геологический. В таблице присутствуют все слои проекта или только одного выбранного ИГЭ. Для выбранного слоя в панели Свойства слоя отображаются его характеристики, полученные из различных расчетов геостатистики.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы в левой группе таблицы − это параметры слоя легенды: Слой легенды, № ИГЭ, Геоиндекс, Грунт, Генезис, Возраст, Засоленность, Заторфованность, Вид торфа и Тип слоя. Эти параметры не редактируются. Столбцы в правой группе таблицы − это исходные и расчетные характеристики.
Столбцы обеих групп можно перемещать вправо/влево, кроме перемещения из группы в группу, скрывать/отображать.
•Для визуального отличия сохраненных и несохраненных значений исходных данных фон отредактированных ячеек изменяется на Фон измененных значений (см. настройки в панели Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
•Для отображения несоответствия исходных данных и результатов расчета при редактировании расчетных значений фон ячейки изменяется на Фон несовпадающих значений (см. настройки в панели Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
•При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в диалоге, таблица слоев перестраивается по новой конфигурации ИГЭ - слои. |
|
|---|---|---|
|
Кнопка Настройка столбцов. Открывает диалог Настройка столбцов, предназначенный для управления видимостью и порядком следования столбцов в таблице, в том числе сгруппированным по расчетным характеристикам. |
|
|
Комбобокс Выбор ИГЭ для расчета со списком всех ИГЭ геолегенды. |
|
|
Комбобокс Выбор исходных значений для заполнения исходных значений у соответствующих характеристик: •Из Свойств слоя - значения заполняются из Свойств слоя, если они присутствуют у слоя. •Нормативное значение (среднее), Расчетное … - значения заполняются из параметра слоя легенды Нормативные и расчетные хар-ки, если для данного слоя предварительно был выполнен расчет Нормативные и расчетные значения. В данном расчете заполняются значения
Выбор значения в комбобоксе активизирует кнопку Применить. |
|
|
Кнопка Выполнить расчет. Выполняется расчет для текущей конфигурации таблицы слоев (выбранного ИГЭ) и параметров построения. Заполняются расчетные характеристики. Ячейкам с Фоном измененных значений и Фоном несовпадающих значений возвращается исходный фон. Ячейкам, в которых значения рассчитать не удалось, присваивается Фон ошибок и предупреждений. |
|
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
|
Кнопка Панель "Свойства слоя". Управляет отображением (скрыть/отобразить) паркуемой панели Свойства слоя. Панель отображает одно свойство выбранного слоя легенды. По кнопке |
вызывается диалог Панель Параметры
В панели параметров выполняются следующие настройки:
•Параметры расчета
▪В параметре Настройки расчета выбирается объект разделяемых ресурсов Настройки расчета СП 25.13330, содержащий все необходимые для выполнения расчета свойства и классификации.
▪При расчете Cps и Ww использовать (Wtot / Wm) – параметр, влияющий на расчет Cps и Ww.
•За конечную влажность Wк принимать (Wp / Wm) - параметр, влияющий на расчет δ.
▪Протокол ошибок – открывать или нет протокол с информацией о причинах невозможности расчета.
•Сохранение свойств в Слои – параметр открывает диалог Сохранение свойств в Слои, в котором выбираются исходные и расчетные характеристики, значения которых по применению будут записаны в Свойства Слоев.
▪Фон измененных значений, Фон несовпадающих значений, Фон ошибок и предупреждений. Из выпадающих палитр выбираются цвета фона ячеек измененных и несовпадающих значений, ошибок и предупреждений.
•dth - к расчету глубин оттаивания. В кусте собраны исходные характеристики и настройки для расчета dth:
▪Натурные наблюдения dth. Присутствуют/ Отсутствуют - выбранный вариант определяет алгоритм расчета характеристики нормативная глубина сезонного оттаивания грунта dth, n.
▪Tth, град. С - средняя "+" Т - в год наблюдений - средняя температура воздуха, за период положительных температур в год проведения наблюдений.
▪tth, час - продолжительность "+" Т - в год наблюдений - продолжительность периода положительных температур, в год проведения наблюдений.
▪k'h - к-т теплового влияния сооружения – коэффициент для расчета характеристики расчетная глубина сезонного оттаивания грунта dth.
•df - к расчету глубин промерзания. В кусте собраны исходные характеристики и настройки для расчета df:
▪Натурные наблюдения df. Присутствуют/ Отсутствуют – выбранный вариант определяет алгоритм расчета характеристики нормативная глубина сезонного промерзания грунта df,n.
▪Tf, град. С - средняя "-" Т - в год наблюдений - средняя температура воздуха, за период отрицательных температур в год проведения наблюдений.
▪tf, час - продолжительность "-" Т - в год наблюдений - продолжительность периода отрицательных температур, в год проведения наблюдений.
▪kh - к-т теплового влияния сооружения - коэффициент для расчета характеристики расчетная глубина сезонного промерзания грунта df.
•Нормативные характеристики. В параметрах куста вызываются справочные диалоги для определения различных характеристик расчета. В расчете диалоги информационные, их редактирование осуществляется в разделяемом ресурсе Настройки расчета СП 25.13330.
▪Климатические характеристики. Куст содержит информационные характеристики того региона, который характеризует выбранный ресурс "Настройки расчета".
oTth,m, град. С – средняя "+" Т – многолетняя. Средняя по многолетним данным температура воздуха за период положительных температур.
otth,m, час - продолжительность "+" Т – многолетняя. Продолжительность многолетнего периода положительных температур.
oTf,m, град. С – средняя "-" Т – многолетняя. Средняя по многолетним данным температура воздуха за период отрицательных температур.
otf,m, час - продолжительность "-" Т – многолетняя. Продолжительность многолетнего периода отрицательных температур.
odth,n*, м - предварительная норм. глубина оттаивания. Предварительная нормативная глубина сезонного оттаивания грунта.
oks - повышающий к-т для расчета Rs. Параметр используется в расчете характеристики термическое сопротивление снегового покрова Rs.
ods, м - среднезимняя высота снегового покрова. Параметр для расчета характеристики термическое сопротивление снегового покрова Rs.
ops, т/м3 - среднезимняя плотность снегового покрова. Параметр для расчета характеристики среднезимняя теплопроводность снегового покрова λs.

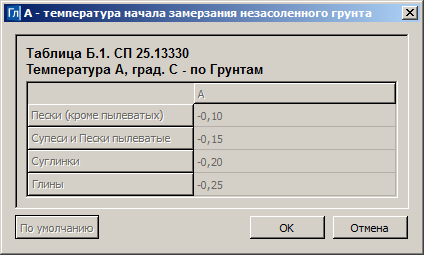

▪А - температура начала замерзания незасоленного грунта определяется в зависимости от
классификации грунтов
|

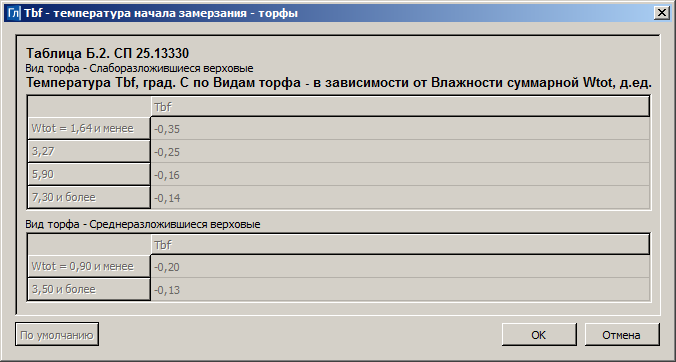

▪Tbf - температура начала замерзания – торфы определяется в зависимости от классификации видов торфа и влажности суммарной Wtot
|

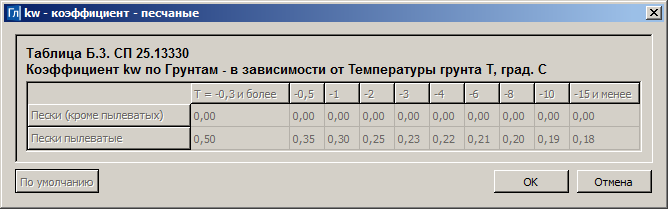

▪kw - коэффициент - песчаные определяется в зависимости от классификации песчаных грунтов и температуры грунта Т
|

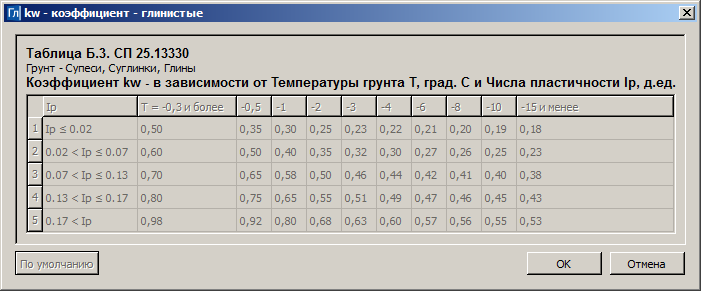

▪kw - коэффициент – глинистые определяется в зависимости от классификации глинистых грунтов, температуры грунта Т и числа пластичности Ip
|

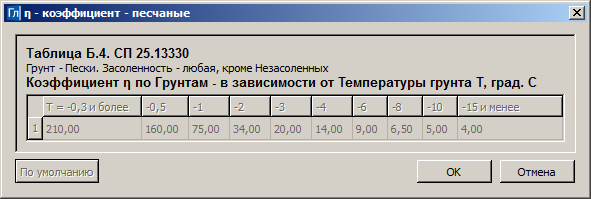

▪η - коэффициент - песчаные определяется в зависимости от классификации песчаных грунтов, засоленности и температуры грунта Т
|

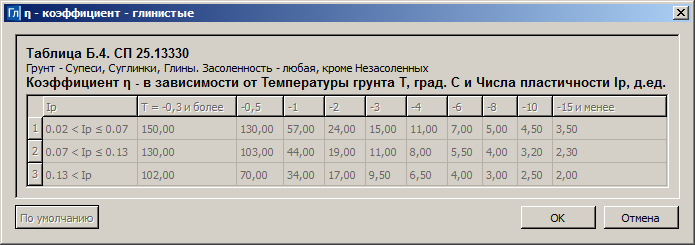

▪η - коэффициент - глинистые определяется в зависимости от классификации глинистых грунтов, засоленности, температуры грунта Т и числа пластичности Ip
|

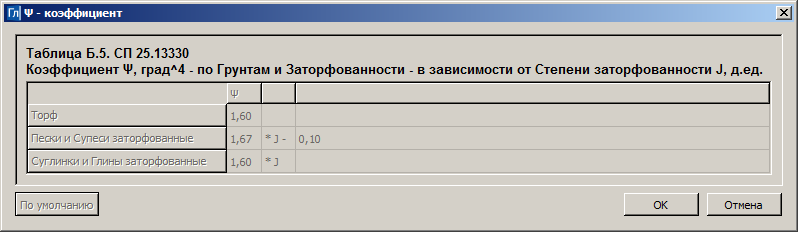

▪Ψ - коэффициент определяется в зависимости от классификации грунтов, заторфованности и степени заторфованности J
|

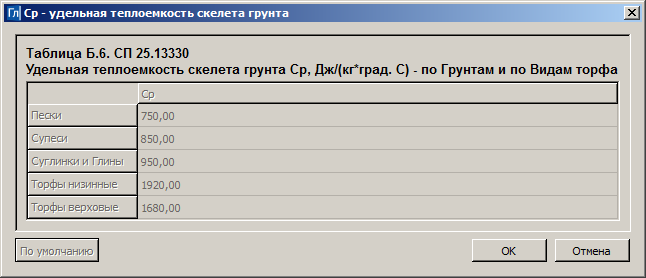

▪Cp - удельная теплоемкость скелета грунта определяется в зависимости от классификации грунтов и видов торфа
|

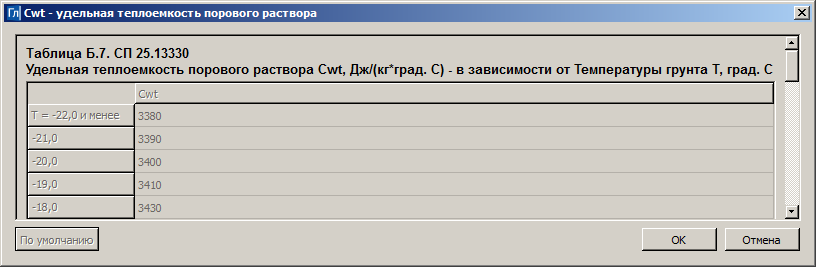

▪Cwt - удельная теплоемкость порового раствора определяется в зависимости от температуры грунта Т
|

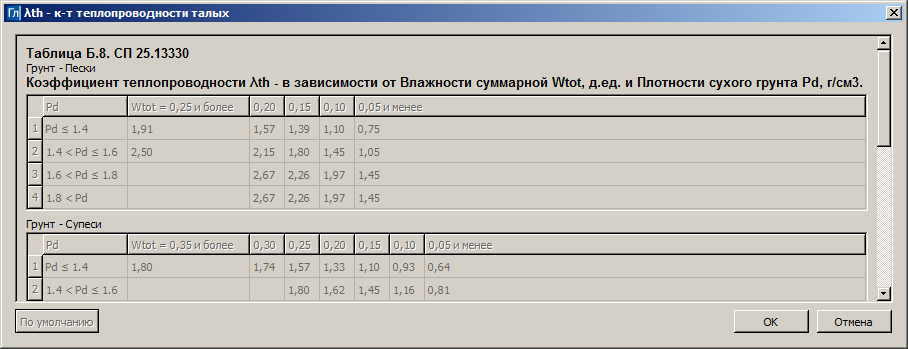

▪λth - к-т теплопроводности талых определяется в зависимости от классификации грунтов, влажности суммарной Wtot и плотности сухого грунта Pd
|

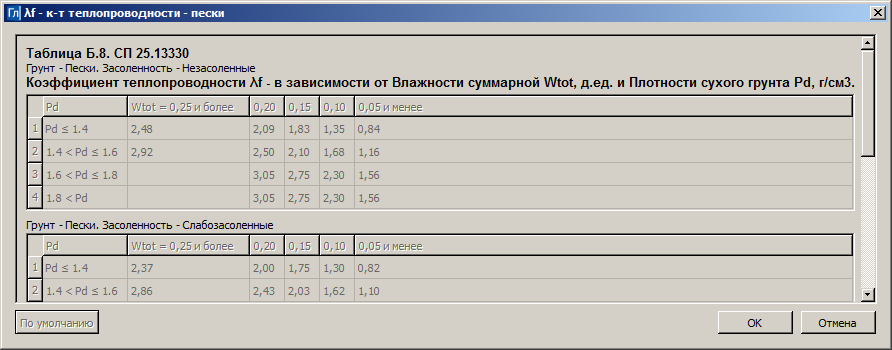

▪λf - к-т теплопроводности - пески определяется для песков в зависимости от засоленности, влажности суммарной Wtot и плотности сухого грунта Pd
|

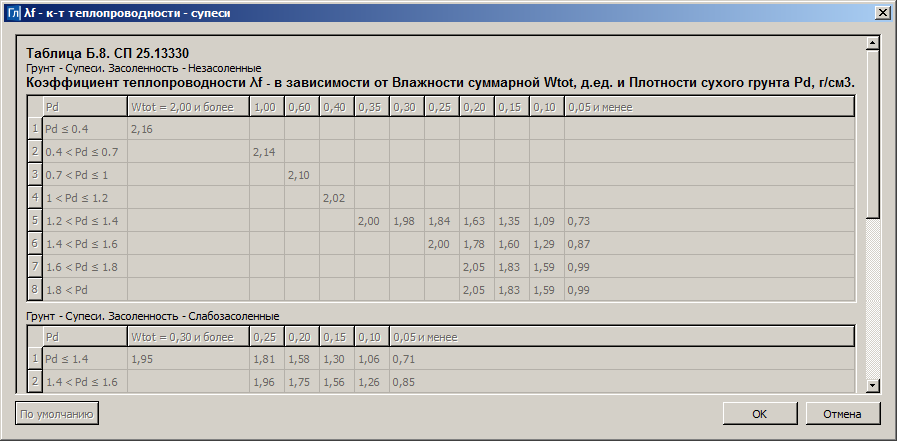

▪λf - к-т теплопроводности - супеси определяется для супесей в зависимости от засоленности, влажности суммарной Wtot и плотности сухого грунта Pd
|

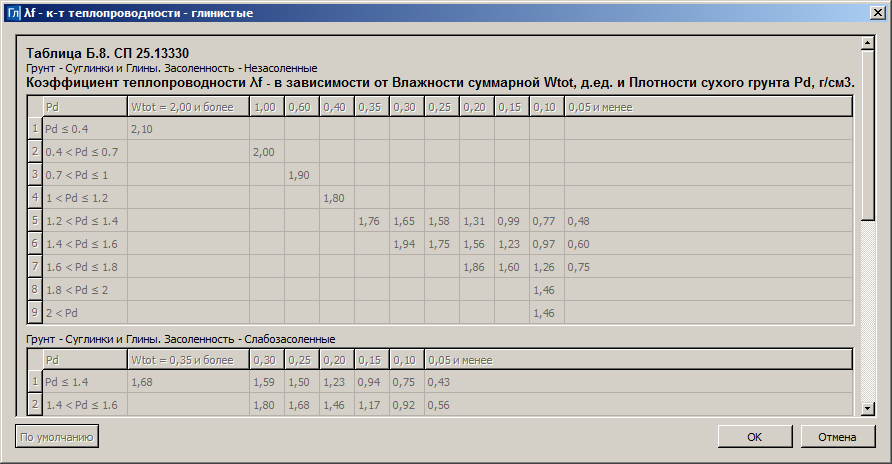

▪λf - к-т теплопроводности - глинистые определяется для глин в зависимости от засоленности, влажности суммарной Wtot и плотности сухого грунта Pd
|

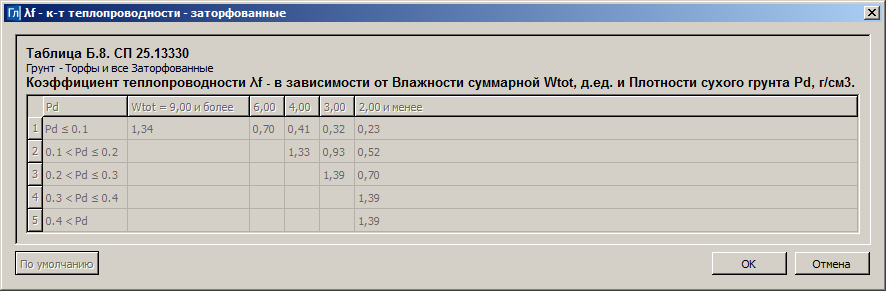

▪λf - к-т теплопроводности - заторфованные определяется для торфов и любых заторфованных грунтов в зависимости от влажности суммарной Wtot и плотности сухого грунта Pd
|

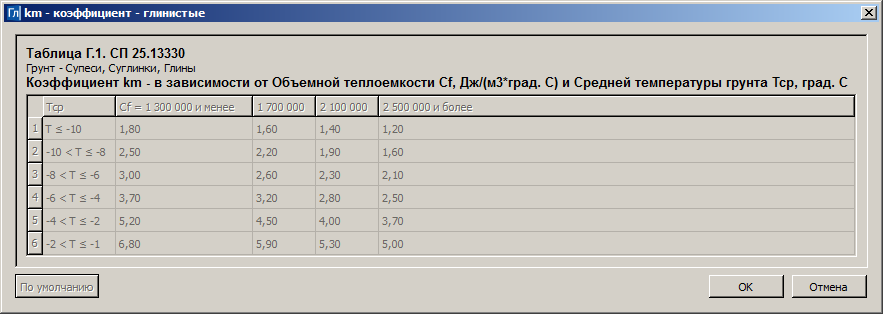

▪km - коэффициент - глинистые определяется в зависимости от классификации глинистых грунтов, объемной теплоемкости Cf и средней температуры грунта Тср
|
Управляющие кнопки диалога
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК подтверждает внесенные изменения с сохранением данных и закрывает диалог.
По применению:
•В слой легенды, в свойства слоя (в зависимости от параметра Расчетные характеристики = Сохранять в Свойства слоев/ Не сохранять), записываются исходные и расчетные характеристики.
Кнопка Отмена закрывает диалог без применения внесенных изменений.
