Кнопка Расчет пучинистости по СП 22.13330 |
|---|
Команда предназначена для определения характеристик Слоев легенды по СП 22.13330.2016 - ОСНОВАНИЯ ЗДАНИЙ И СООРУЖЕНИЙ, Раздел 6.8. "Пучинистые грунты". Основой для построения является таблица Слоев легенды (выбранного ИГЭ).
Команда открывает диалог Расчет пучинистости по СП 22.13330.

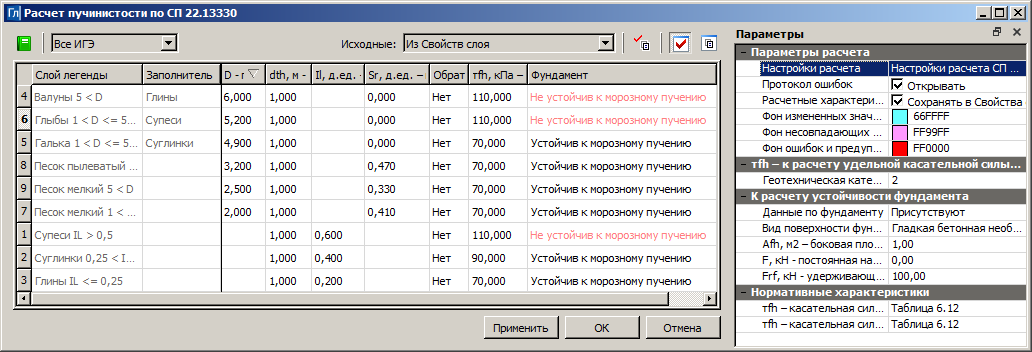

Общий вид диалога:
Расчетные характеристики, определяемые в этом диалоге:
•τfh, кПа – расчетная удельная касательная сила пучения.
•Устойчивость фундамента к морозному пучению.
Таблица диалога
Строка таблицы − это один слой легенды активного проекта План геологический. В таблице присутствуют все слои проекта или только одного выбранного ИГЭ. Для выбранного слоя в панели Свойства слоя отображаются его характеристики, полученные из различных расчетов Геостатистики.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы в левой группе таблицы − это параметры слоя легенды: Слой легенды, № ИГЭ, Геоиндекс, Грунт, Генезис, Возраст, Заполнитель и Тип слоя. Эти параметры не редактируются. Столбцы в правой группе таблицы − это исходные и расчетные характеристики.
Столбцы обеих групп можно перемещать вправо/влево, кроме перемещения из группы в группу, скрывать/отображать.
•Для визуального отличия сохраненных и несохраненных значений исходных данных фон отредактированных ячеек изменяется на Фон измененных значений (см. настройки в панели Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
•Для отображения несоответствия исходных данных и результатов расчета при редактировании расчетных значений фон ячейки изменяется на Фон несовпадающих значений (см. настройки в панели Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
•При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
•Обратная засыпка. Параметр расчета обратной засыпки для каждого слоя.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в диалоге, таблица слоев перестраивается по новой конфигурации ИГЭ - слои. |
|---|---|
|
Комбобокс Выбор ИГЭ для расчета со списком всех ИГЭ геолегенды. |
|
Комбобокс Выбор исходных значений для заполнения исходных значений у соответствующих характеристик: •Из Свойств слоя - значения заполняются из свойств слоя, если они присутствуют у слоя. •Нормативное значение (среднее), Расчетное … - значения заполняются из параметра слоя легенды Нормативные и расчетные хар-ки, если для данного слоя предварительно был выполнен расчет Нормативные и расчетные значения. В данном расчете заполняются значения у исходных характеристик: •D - показатель дисперсности грунта. •dth, м - расчетная глубина сезонного оттаивания грунта. •Il – показатель текучести. •Sr – к-т водонасыщения. Выбор значения в комбобоксе активизирует кнопку Применить. |
|
Кнопка Выполнить расчет. Выполняется расчет для текущей конфигурации таблицы слоев (выбранного ИГЭ) и параметров построения. Заполняются расчетные характеристики. Ячейкам с Фоном измененных значений и Фоном несовпадающих значений возвращается исходный фон. Ячейкам, в которых значения рассчитать не удалось, присваивается Фон ошибок и предупреждений. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Свойства слоя". Управляет отображением (скрыть/отобразить) паркуемой панели Свойства слоя. Панель отображает одно свойство выбранного слоя легенды. По кнопке |
вызывается диалог Панель Параметры
В панели параметров выполняются следующие настройки:
•Параметры расчета
✓В параметре Настройки расчета выбирается объект разделяемых ресурсов Настройки расчета СП 22.13330, содержащий все необходимые для выполнения расчета свойства и классификации.
✓Протокол ошибок – открывать или нет протокол с информацией о причинах невозможности расчета.
✓Расчетные характеристики – сохранять или нет результаты расчета в виде Свойств слоя легенды.
✓Фон измененных значений, Фон несовпадающих значений, Фон ошибок и предупреждений. Из выпадающих палитр выбираются цвета фона ячеек измененных и несовпадающих значений, ошибок и предупреждений.
•τfh – к расчету удельной касательной силы пучения. В кусте находится параметр Геотехническая категория сооружения, влияющий на расчет τfh.
•К расчету устойчивости фундамента. В кусте находятся данные и параметры Фундамента сооружения, влияющие на расчет его устойчивости к морозному пучению (вид поверхности фундамента, боковая площадь в пределах промерзания Afh, постоянная нагрузка F, удерживающая сила от выпучивания Frf).
•Нормативные характеристики. В параметрах куста вызываются справочные диалоги для определения различных характеристик расчета. В расчете диалоги информационные, их редактирование осуществляется в разделяемом ресурсе Настройки расчета СП 22.13330.

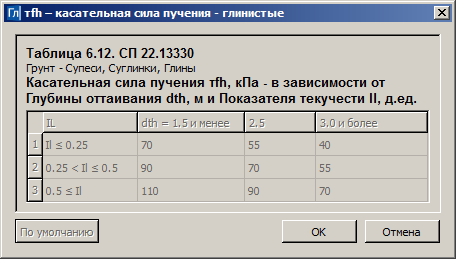

✓τfh – касательная сила пучения – глинистые определяется в зависимости от
глубины оттаивания dth, м и показателя текучести Il, д.ед.
|

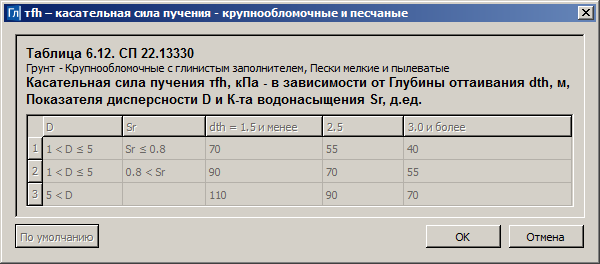

✓τfh – касательная сила пучения - крупнообломочные и песчаные определяется в зависимости от глубины оттаивания dth, м, показателя дисперсности D и коэффициента водонасыщения Sr, д.ед.
|
Управляющие кнопки диалога
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК подтверждает внесенные изменения с сохранением данных и закрывает диалог.
По применению:
•В слой легенды, в свойства слоя (в зависимости от параметра Расчетные характеристики = Сохранять в Свойства слоев/ Не сохранять), записываются исходные и расчетные характеристики.
Кнопка Отмена закрывает диалог без применения внесенных изменений.
