Кнопка Расчет показателей грансостава |
|---|
Команда предназначена для определения показателей грансостава грунтов, необходимых для расчета пучинистости по СП 22.13330. Основой для построения является таблица слоев легенды (выбранного ИГЭ).
Команда открывает диалог Расчет показателей грансостава.

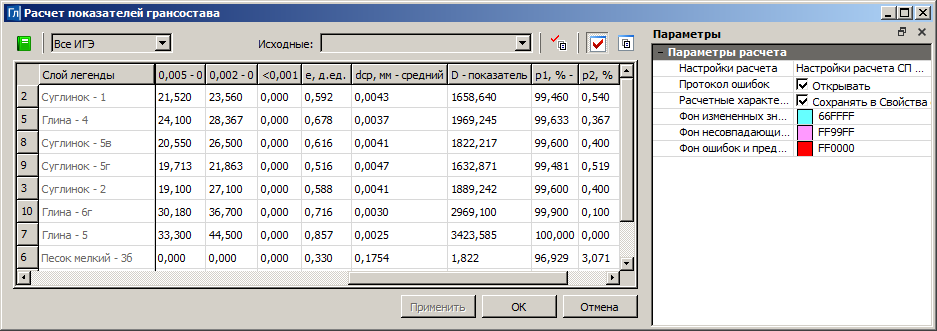

Общий вид диалога:
Расчетные характеристики, определяемые в этом диалоге:
•dср, мм - средний диаметр частиц грунта.
•D - показатель дисперсности грунта.
•p1, % - содержание частиц грунта <= 2 мм.
•p2, % - содержание частиц грунта > 2 мм.
Таблица диалога
Строка таблицы − это один слой легенды активного проекта План геологический. В таблице присутствуют все слои проекта или только одного выбранного ИГЭ. Для выбранного слоя в панели Свойства слоя отображаются его характеристики, полученные из различных расчетов геостатистики.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы в левой группе таблицы − это параметры слоя легенды: Слой легенды, № ИГЭ, Геоиндекс, Грунт, Генезис, Возраст и Тип слоя. Эти параметры не редактируются. Столбцы в правой группе таблицы − это исходные и расчетные характеристики.
Столбцы обеих групп можно перемещать вправо/влево, кроме перемещения из группы в группу, скрывать/отображать.
•Для визуального отличия сохраненных и несохраненных значений исходных данных фон отредактированных ячеек изменяется на Фон измененных значений (см. настройки в панели Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
•Для отображения несоответствия исходных данных и результатов расчета при редактировании расчетных значений фон ячейки изменяется на Фон несовпадающих значений (см. настройки в панели Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
•При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в диалоге, таблица слоев перестраивается по новой конфигурации ИГЭ - слои. |
|---|---|
|
Комбобокс Выбор ИГЭ для расчета со списком всех ИГЭ геолегенды. |
|
Комбобокс Выбор исходных значений для заполнения исходных значений у соответствующих характеристик: •Из Свойств слоя - значения заполняются из свойств слоя, если они присутствуют у слоя. •Нормативное значение (среднее), Расчетное … - значения заполняются из параметра слоя легенды Нормативные и расчетные хар-ки, если для данного слоя предварительно был выполнен расчет Нормативные и расчетные значения. В данном расчете заполняются значения у исходных характеристик: •e – к-т пористости. •Грансостав. Определяется по текущим параметрам и настройкам расчета Нормативные и расчетные значения. Выбор значения в комбобоксе активизирует кнопку Применить. |
|
Кнопка Выполнить расчет. Выполняется расчет для текущей конфигурации таблицы слоев (выбранного ИГЭ) и параметров построения. Заполняются расчетные характеристики. Ячейкам с Фоном измененных значений и Фоном несовпадающих значений возвращается исходный фон. Ячейкам, в которых значения рассчитать не удалось, присваивается Фон ошибок и предупреждений. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Свойства слоя". Управляет отображением (скрыть/отобразить) паркуемой панели Свойства слоя. Панель отображает одно свойство выбранного слоя легенды. По кнопке |
вызывается диалог Панель Параметры
В панели параметров выполняются следующие настройки:
•Параметры расчета
▪В параметре Настройки расчета выбирается объект разделяемых ресурсов Настройки расчета СП 22.13330, содержащий все необходимые для выполнения расчета свойства и классификации.
▪Протокол ошибок – открывать или нет протокол с информацией о причинах невозможности расчета.
▪Расчетные характеристики – сохранять или нет результаты расчета в виде Свойств слоя легенды.
▪Фон измененных значений, Фон несовпадающих значений, Фон ошибок и предупреждений. Из выпадающих палитр выбираются цвета фона ячеек измененных и несовпадающих значений, ошибок и предупреждений.
Управляющие кнопки диалога
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК подтверждает внесенные изменения с сохранением данных и закрывает диалог.
По применению:
•В слой легенды, в свойства слоя (в зависимости от параметра Расчетные характеристики = Сохранять в Свойства слоев/ Не сохранять), записываются исходные и расчетные характеристики.
Кнопка Отмена закрывает диалог без применения внесенных изменений.
