Кнопка Расчет глубины промерзания по СП 22.13330 |
|---|
Команда предназначена для определения характеристик слоев легенды по СП 22.13330.2016 - ОСНОВАНИЯ ЗДАНИЙ И СООРУЖЕНИЙ, Раздел 5.5. "Глубина заложения фундаментов". Основой для построения является таблица слоев легенды (выбранного ИГЭ).

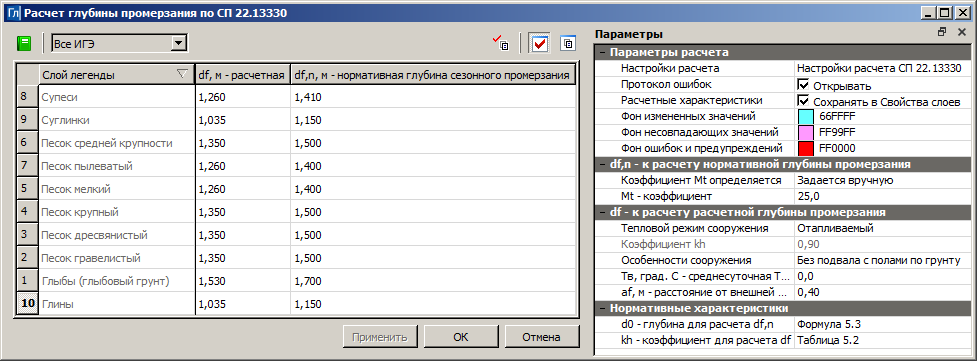

Команда открывает диалог Расчет глубины промерзания по СП 22.13330.
Расчетные характеристики, определяемые в этом диалоге:
•df, м - расчетная глубина сезонного промерзания грунта.
•df,n, м - нормативная глубина сезонного промерзания грунта.
Таблица диалога
Строка таблицы − это один слой легенды из активного проекта План геологический. В таблице присутствуют все слои проекта или только одного выбранного ИГЭ. В панели Свойства слоя для выбранного слоя отображаются его характеристики, полученные из различных расчетов Геостатистики.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы в левой группе таблицы − это параметры слоя легенды: Слой легенды, № ИГЭ, Геоиндекс, Грунт, Генезис, Возраст и Тип слоя. Эти параметры не редактируются. Столбцы в правой группе таблицы − это расчетные характеристики.
Столбцы можно перемещать вправо/влево, кроме перемещения из группы в группу, скрывать/отображать.
•Для отображения несоответствия исходных данных и результатов расчета при редактировании расчетных значений фон ячейки изменяется на Фон несовпадающих значений (см. настройки в панели Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
•При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в диалоге, таблица слоев перестраивается по новой конфигурации ИГЭ - слои. |
|---|---|
|
Комбобокс Выбор ИГЭ для расчета со списком всех ИГЭ геолегенды. |
|
Кнопка Выполнить расчет. Выполняется расчет для текущей конфигурации таблицы слоев (выбранного ИГЭ) и параметров построения. Заполняются расчетные характеристики. Ячейкам с Фоном измененных значений и Фоном несовпадающих значений возвращается исходный фон. Ячейкам, в которых значения рассчитать не удалось, присваивается Фон ошибок и предупреждений. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Свойства слоя". Управляет отображением (скрыть/отобразить) паркуемой панели Свойства слоя. Панель отображает одно свойство выбранного слоя легенды. По кнопке |
вызывается диалог Панель Параметры
В панели параметров выполняются следующие настройки:
•Параметры расчета
✓В параметре Настройки расчета выбирается объект разделяемых ресурсов Настройки расчета СП 22.13330, содержащий все необходимые для выполнения расчета свойства и классификации.
✓Протокол ошибок. Настройка открывать или нет протокол с информацией о причинах невозможности расчета.
✓Расчетные характеристики – сохранять или нет результаты расчета в виде Свойств слоя легенды.
✓Фон измененных значений, Фон несовпадающих значений, Фон ошибок и предупреждений. Из выпадающих палитр выбираются цвета фона ячеек измененных и несовпадающих значений, ошибок и предупреждений.
•df,n - к расчету нормативной глубины промерзания. В кусте находятся параметры, влияющие на определение Коэффициента Mt. Его значение задается вручную или определяется автоматически по среднемесячным температурам.
•df - к расчету расчетной глубины промерзания. В кусте находятся параметры, влияющие на определение Коэффициента kh. Его значение зависит от теплового режима сооружения (Отапливаемый / Неотапливаемый), среднесуточной температуры в помещении Тв и расстояния от внешней грани стены до фундамента af.
•Нормативные характеристики. В параметрах куста вызываются справочные диалоги для определения различных характеристик расчета. В расчете диалоги информационные, их редактирование осуществляется в разделяемом ресурсе Настройки расчета СП 22.13330.

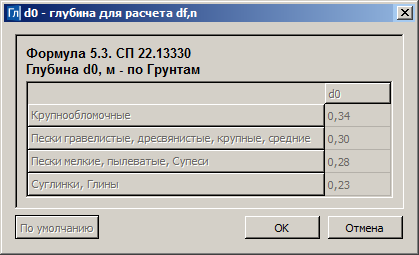

✓d0 - глубина для расчета df,n определяется в зависимости от
классификации грунтов, задаваемой также в настройках расчета:
|

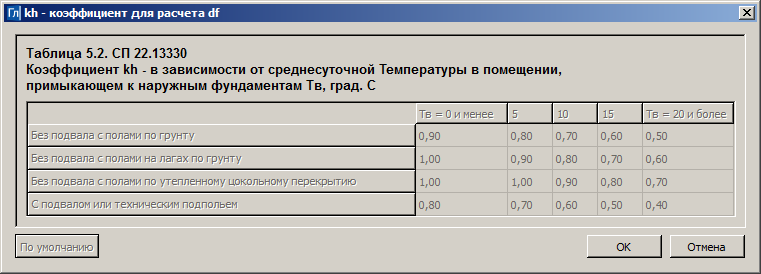

✓kh - коэффициент для расчета df определяется в зависимости от параметров построения - среднесуточной температуры в помещении и особенности сооружения.
|
✓Среднемесячные температуры. Куст содержит параметры для определения Коэффициента Mt (средние температуры по месяцам).
Управляющие кнопки диалога
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК подтверждает внесенные изменения с сохранением данных и закрывает диалог.
По применению:
•В слой легенды, в свойства слоя (в зависимости от параметра Расчетные характеристики = Сохранять в Свойства слоев/ Не сохранять), записываются исходные и расчетные характеристики.
Кнопка Отмена закрывает диалог без применения внесенных изменений.
