В диалоге создаются и редактируются объекты типа "Настройки расчета СП 25.13330", предназначенные для Расчета мерзлых грунтов по СП 25.13330 (команда меню Геостатистика).

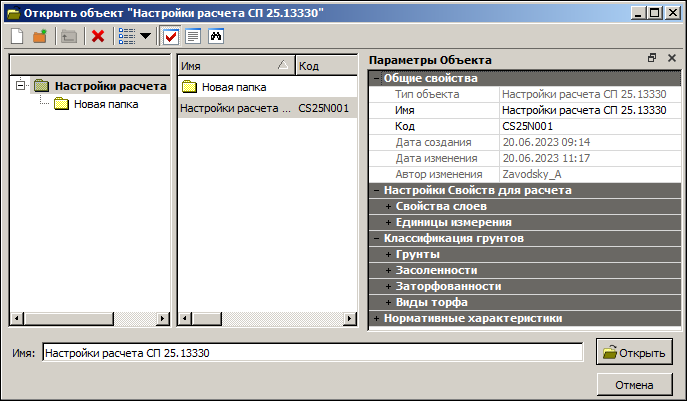

Общий вид диалога:
Создание и редактирование объекта
Слева в окне диалога отображается структура папок. В среднем окне отображается содержимое выбранной папки. Паркуемые панели Параметры Объекта, Описание Объекта, Поиск могут быть скрыты или размещены пользователем удобным для него образом.
Для создания и удаления объекта на панели инструментов предназначены кнопки Создать объект, Создать папку, Удалить. Подробное описание кнопок, а также приемы работы с паркуемыми панелями можно посмотреть здесь.
Для редактирования предназначена панель Параметры Объекта, в которой содержатся все параметры выбранного объекта.
Параметры объекта "Настройки расчета СП 25.13330"
•Общие свойства. Куст содержит стандартные параметры разделяемого ресурса Имя и Код. Настройки расчета будут сохранены в библиотеке разделяемых ресурсов именно с этими параметрами.

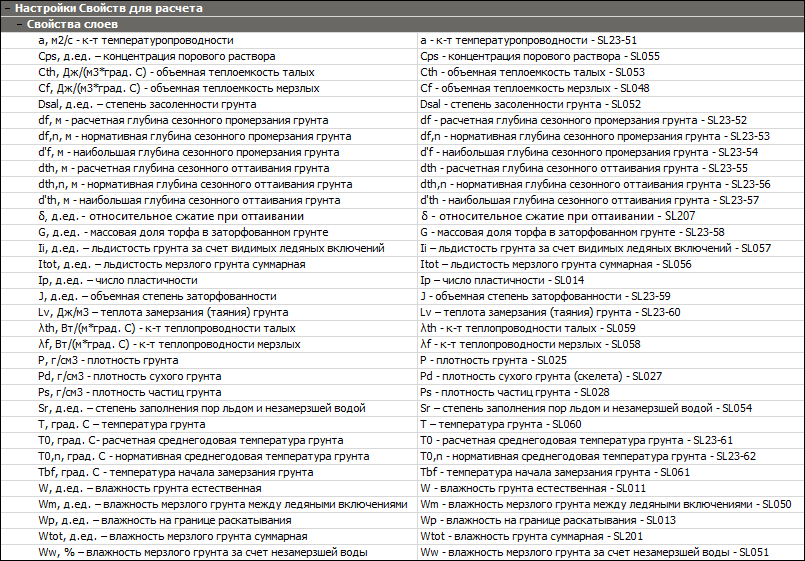

•Настройки Свойств для расчета/ Свойства слоев. Куст содержит список исходных и расчетных характеристик, которые участвуют в расчете. В каждом параметре можно выбрать только один объект геологического классификатора Свойство слоя и горизонта. Если один и тот же объект выбран повторно, то в текущем параметре объект остается выбранным, а в предыдущем параметре, где он был выбран, заменяется значением Не определено. Объекты геоклассификатора выбираются в соответствующих диалогах Открыть объект "Тип объекта". Расчеты с аварийными объектами не выполняются. Аварийное состояние прекращается при восстановлении объекта геоклассификатора с данным кодом.

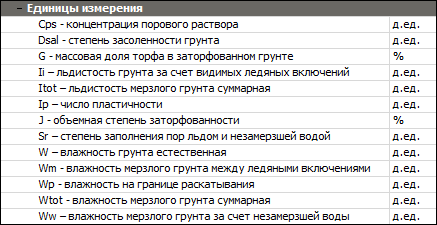

•Настройки Свойств для расчета/ Единицы измерения. Осуществляется выбор "относительных" единиц измерения для некоторых свойств слоев (% / д. ед.). Выбранные единицы измерения учитываются в расчетных формулах.

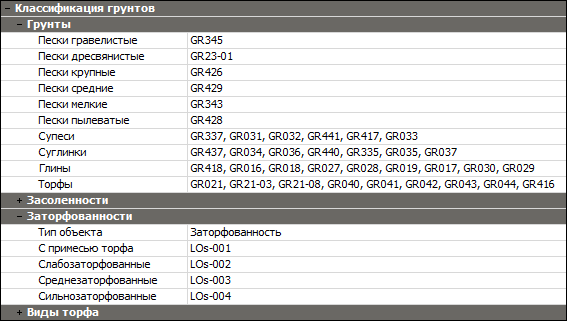

•Классификация грунтов. В кустах Грунты, Засоленности, Заторфованности, Виды торфа должны быть выбраны все компоненты слоев легенды, которые будут участвовать в расчете. То есть, чтобы какой-то слой легенды смог участвовать в расчете, его компоненты должны быть классифицированы в этих параметрах. Расчеты с аварийными объектами не выполняются.
В каждом параметре вызывается диалог выбора списка объектов. Для каждого параметра может быть выбрано несколько объектов геоклассификатора, но только для одного параметра. При выборе уже используемого объекта этот объект будет удален из предыдущего параметра.
В кустах Засоленности, Заторфованности, Виды торфа предварительно необходимо Тип пользовательского объекта из геоклассификатора выбрать категории Литологические особенности и изменения.

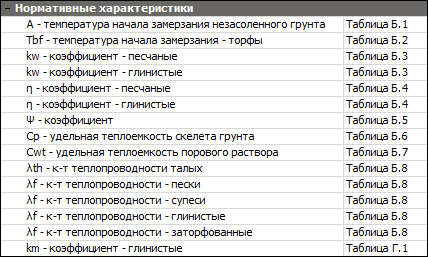

•Нормативные характеристики. Куст содержит:
oдиалоги со справочными таблицами из СП, по которым определяются некоторые характеристики в расчетных формулах. Во всех диалогах такие характеристики редактируются.
oзначения климатических характеристик того региона, который характеризует текущий ресурс "Настройки расчета":
