Кнопка Расчет типа просадочности по СП 22.13330 |
|---|
Команда предназначена для определения суммарной просадки грунта и типа грунтовых условий по просадочности, с построением графиков изменения начального просадочного и бытового давления с глубиной и относительной просадочности при различных давлениях.
При выборе команды появляется одноименный диалог.

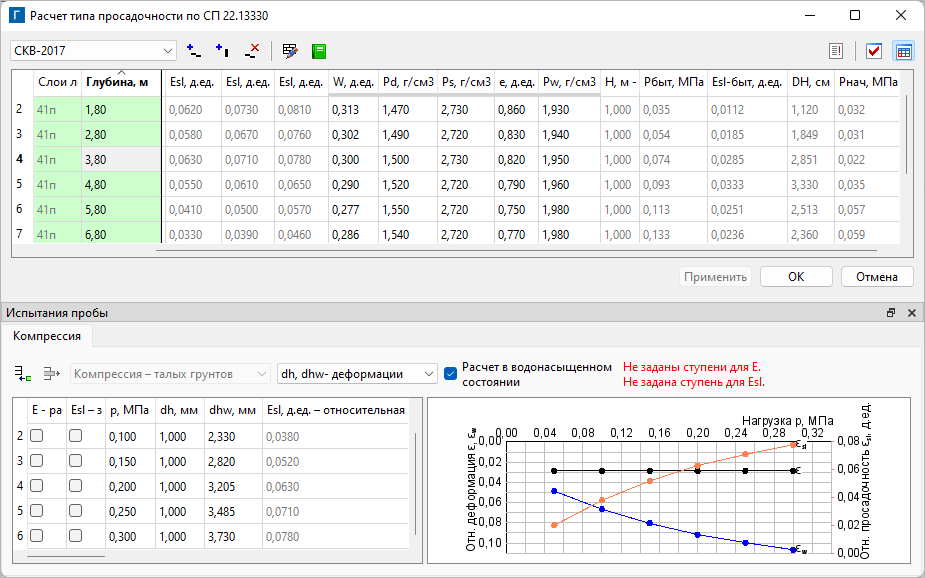

Общий вид диалога:
Промежуточные расчетные характеристики для пробы, определяемые в этом диалоге:
•Pw, г/см3 - плотность грунта при полном водонасыщении.
•H, м - мощность слоя.
•Рбыт - бытовое давление.
•Еsl-быт - относительная просадка при бытовом давлении.
•DH, см - просадка по слою.
•Pнач - начальное просадочное давление.
Итоговые расчетные характеристики просадочной толщи:
•суммарная просадка от собственного веса, см.
•тип грунтовых условий по просадочности.
Таблица диалога
Расчет осуществляется для одной выработки, выбранной в панели инструментов. Каждая строка таблицы - это одна проба выбранной выработки. Дополнительно в таблице присутствуют информационные строки с подошвами слоев и уровнями горизонтов подземных вод. Типы проб, которые должны присутствовать в таблице, свойства проб и единицы измерения задаются в разделяемом ресурсе Настройки расчета СП 22.13330.
Столбцы таблицы разделены вертикальным разделителем на две группы:
–в левой группе отображаются параметры пробы, слоя и горизонта: Слой легенды, № ИГЭ, Горизонты ПВ, № Пробы, Проба, Тип пробы, Глубина.
–в правой группе отображаются исходные и расчетные характеристики пробы. Столбцы относительной просадочности Esl соответствуют ступеням компрессионного испытания пробы, заданным в диалоге Ступени испытания.
Столбцы обеих групп можно перемещать вправо/влево (кроме перемещения из группы в группу), включать/выключать их видимость.
Строки просадочной толщи (кровля и подошва определяются в окне параметров) выделяются зеленым фоном. Расчет выполняется для всех строк типа Проба, у которых есть исходные значения, независимо от положения просадочной толщи. Расчет невозможен, если просадочная толща не задана. Расчет в таблице выполняется автоматически, без дополнительной кнопки.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Выработка для расчета |
Комбобокс содержит список всех актуальных выработок активного проекта типа План геологический. Пробы, слои и горизонты выбранной выработки отображаются в таблице расчета. |
|---|---|---|
|
Создать точечную пробу
|
Создает новую строку в таблице с параметром Тип пробы = Точечная. Кнопка Создать интервальную пробу. Пробы создаются в выработке, выбранной для расчета. В новой пробе сразу создается испытание "Компрессия талая" со ступенями из диалога Ступени испытания. |
|
Создать интервальную пробу |
Создает новую строку в таблице с параметром Тип пробы = Интервальная. Пробы создаются в выработке, выбранной для расчета. В новой пробе сразу создается испытание "Компрессия талая" со ступенями из диалога Ступени испытания. |
|
Удалить пробу |
Активна, если в таблице выделена строка с пробой. Удаляет выбранную пробу после утвердительного ответа на запрос. |
|
Редактор геологического Классификатора |
Открывает диалог Редактор геологического Классификатора. |
|
Геологическая легенда |
Открывает диалог Геологическая легенда. По применению изменений, выполненных в диалоге, таблица перестраивается по новой конфигурации ИГЭ - слои. |
|
Показать протокол |
Открывает протокол расчета с таблицей и графиками. Протокол можно открыть в Редакторе ведомостей (кнопка Открыть в Редакторе ведомостей) и отредактировать. Протокол можно сохранить в формате HTM/ HTML или XLS/ XLSX по кнопке Сохранить. |
|
Панель "Параметры" |
Управляет видимостью паркуемой панели параметров. |
|
Панель "Испытания пробы" |
Управляет видимостью паркуемой панели Испытания пробы для выбранной в таблице пробы. На панели присутствует одна вкладка Компрессия (талых грунтов). По значениям столбца Esl – относительная деформация просадочности формируются столбцы Esl в основной таблице расчета. |
Панель Параметры
В панели параметров выполняются следующие настройки:
•Параметры расчета
✓Настройки расчета. Выбирается объект разделяемых ресурсов Настройки расчета СП 22.13330, содержащий необходимые для выполнения расчета типы проб, свойства и единицы измерения.
✓Расчетные характеристики. Настройки сохранения результатов расчета Тип грунтовых условий по просадочности в виде Свойства слоя легенды.
✓Фон ошибок и предупреждений. Выбор цвета ячеек столбца DH при невозможности расчета.
•Просадочная толща
✓Кровля просадочной толщи должна быть выше подошвы. Варианты определения:
▪По Слою. В параметре Кровля - по Слою выбирается слой колонки выработки. В списке расположены все слои колонки сверху вниз.
▪На Глубине. В параметре Кровля - на Глубине задается значение глубины.
✓Подошва просадочной толщи должна быть ниже кровли. Варианты определения:
▪По Слою. В параметре Подошва - по Слою выбирается слой колонки выработки.
▪По Горизонту. В параметре Подошва - по Горизонту выбирается уровень подземных вод из присутствующих в колонке выработки.
▪На Глубине. В параметре Подошва - на Глубине задается значение глубины.
▪По границе просадочности Esl. В параметре Непросадочный - при нагрузке р выбирается ступень нагрузки. В столбце Esl этой ступени, как только значение (первое сверху) становится менее значения Непросадочный - при Esl эта строка таблицы принимается подошвой.
•Тип условий по просадочности
✓Непросадочный - при Esl. В параметре задается значение Esl, менее которого грунт считается непросадочным (обычно 0,01 д.ед.).
✓Суммарная просадка от собственного веса, см. Информационный параметр, сумма по столбцу DH - просадка по слою, в пределах просадочной толщи.
✓Тип грунтовых условий по просадочности. Информационный параметр, результат всего расчета (тип I или II).
•Параметры испытания. Куст отображается, если в таблице выбрана проба.
✓№ образца, Дата, Высота образца h, Диаметр образца d. Параметры компрессионного испытания пробы. Это те же параметры, задаваемые для пробы в построении Испытания проб.
•Графики и ступени испытания.
✓Ступени испытания. Параметр открывает диалог Ступени испытаний, предназначенный для определения расчетных ступеней нагрузки и настройки графиков относительной просадочности для каждой ступени.
✓Вид графиков. В кусте настраиваются графики в протоколе.
▪Выбор графика для настройки. В списке выбирается график, параметры которого отображаются ниже:
–График Esl при бытовом давлении
–Граница просадки по Esl = [значение границы просадки]
–График бытового давления
–График начального просадочного давления
▪Тип, Толщина, Цвет линии. Настройка для выбранного графика.
•Настройка протокола
✓Заголовок протокола, Расчет произвел, Проверил. Ввод текста для заполнения соответствующего поля в протоколе.
✓Шрифт. Настройка шрифта для всех текстов в протоколе.
✓Столбцы протокола. Настройка отображения столбца в таблице протокола (Формировать / Не формировать).
✓Графики изменения давлений и Графики относительной просадочности. Настройка графиков в протоколе:
▪График в протоколе. Настройка видимости графика в протоколе (Отображать / Не отображать).
▪Ширина и Высота. Ввод размеров (мм) прямоугольника картинки каждого графика.
▪Заголовок. Ввод текста заголовка каждого графика.
Управляющие кнопки диалога
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК подтверждает внесенные изменения с сохранением данных и закрывает диалог.
По применению в Слой легенды, в Свойства слоя записываются исходные и расчетные характеристики, в зависимости от параметра Расчетные характеристики (Сохранять в Свойства слоев / Не сохранять).
Кнопка Отмена закрывает диалог без применения внесенных изменений.
