Диалог предназначен для создания ступеней испытания р-нагрузка и настройки видов графиков относительной просадочности для каждой ступени.

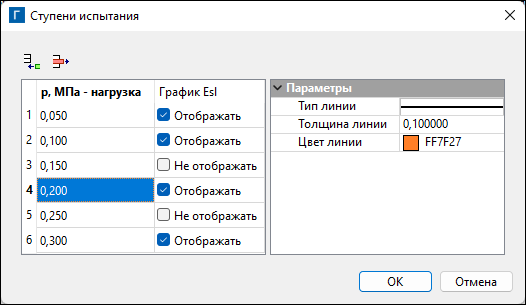

Общий вид диалога:
В диалоге расположены:
–кнопки Добавить строку и Удалить строку для создания и удаления ступеней в таблице.
–Таблица ступеней компрессионного испытания, со столбцами:
•p,МПа - нагрузка. Задаются значения ступеней нагрузки. Именно эти столбцы будут отображаться в основной таблице расчета.

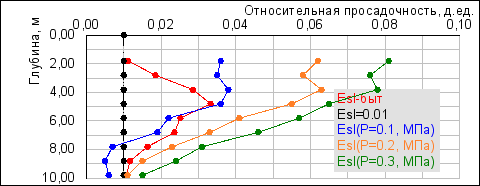

•График Esl. Для отображения графика Esl данной ступени в протоколе установите флажок Отображать.
–Окно Параметры. Служит для настройки линий графиков в протоколе:
