Паркуемая панель предназначена для работы с параметрами конструктивной полосы (название, тип полосы, параметры борта) и послойной конструкции существующей дороги.

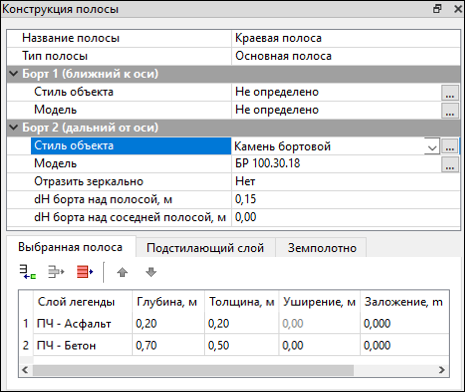

Общий вид панели:
Паркуемая панель состоит из окна с параметрами и окна с вкладками, содержащими таблицы.
Основные параметры выбранной конструктивной полосы:
•Название полосы. Не уникальное, количество символов 100, разрешены символы \ / " * ? : | < >.
•Борт 1 (ближний к оси). Группа параметров отсутствует, если Тип полосы = Край Земполотна, выбранная полоса примыкает к оси существующей или проектируемой дороги или это площадка присыпной бермы.
✓Стиль объекта. Значение Не определено или имя выбранного линейного стиля с типом Водоотвод. По кнопке
вызов диалога Открыть объект "Стиль объекта" для выбора разделяемого ресурса.
✓Модель. Значение Не определено или имя 3D-модели из числа доступных для выбранного линейного стиля. Выбор из выпадающего списка и в диалоге Выбор модели - вызов по кнопке .
Если модель выбрана, открываются следующие параметры для привязки модели к полосе:
✓Отразить зеркально. Выбор настройки Да / Нет. Если Да, модель разворачивается на 180° относительно точки привязки модели к внутренней или внешней границе полосы.
✓dH борта над полосой, м. Превышение борта над текущей полосой. Мин.знач. = 0. Макс.знач. - не более высоты выбранной модели. Формат числа соответствует настройке параметра Расстояние (диалог Свойства Набора проектов/ Установки и настройки/ Точность представления). Значение автоматически корректируется до ближайшего допустимого, без сообщения.
✓dH борта над соседней полосой, м. Превышение борта над смежной полосой. Мин.знач. = 0. Макс.знач. - не более высоты выбранной модели. Формат числа соответствует настройке параметра Расстояние (диалог Свойства Набора проектов/ Установки и настройки/ Точность представления). Значение автоматически корректируется до ближайшего допустимого, без сообщения.
•Борт 2 (дальний от оси). Группа параметров отсутствует, если Тип полосы = Край Земполотна. Параметры аналогичны параметрам Борт 1 (ближний к оси).
ВНИМАНИЕ! Вкладки всегда активны только в модуле ТИМ КРЕДО ГЕОЛОГИЯ, а в модулях ИЗЫСКАНИЯ и ПРОЕКТИРОВАНИЕ вкладки активны, если в параметрах оси существующей или проектируемой дороги задано Заполнение полос = Материалы, и вкладки информативны, если Заполнение полос = Слои легенды.
Вкладки с таблицами:
•Выбранная полоса – см. Основная полоса и Обочина. Вкладка отсутствует, если выбран Тип полосы = Край Земполотна.
•Подстилающий слой – см. Подстилающий слой.
•Земполотно – см. Земполотно.
Автоматическая сортировка в таблице возможна по столбцу Глубина, м.
Присутствие столбца Слои легенды или Материал слоя зависит от значения параметра Заполнение полос для маски Существующая дорога .
Команды локальной панели инструментов:
|
Добавить строку |
Добавление новой строки – ниже выбранной или последней. Команда активна всегда, если активна вкладка. |
|
Удалить строку |
Удаление выбранной строки. Мощность удаляемого слоя заполняется следующим ниже слоем. Команда активна всегда, если активна вкладка. |
|
Удалить все строки |
Удаление всех строк (очистка таблицы). Команда активна всегда, если активна вкладка. |
|
Переместить строку выше |
Перемещение выбранной строки на одну позицию выше. Команда активна, если в таблице есть выбранная строка и она не верхняя. |
|
Переместить строку ниже |
Перемещение выбранной строки на одну позицию ниже. Команда активна, если в таблице есть выбранная строка и она не нижняя. |
