Подстилающий слой – для существующей дороги задаются Материал и Толщины подстилающих слоев.
Если на оси дороги конструктивные слои полос расположены ступенькой, то толщина верхнего подстилающего слоя задается от подошвы слоя, лежащего выше.
Подошва подстилающего слоя строится прямыми с сохранением углов вышележащего слоя влево-вправо по оси существующей дороги. С этими же углами от оси создаются границы всех подстилающих слоев.

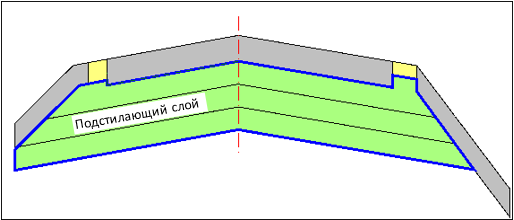

Слева и справа подошва упирается в вертикальный край модели (слева на рисунке) или в ближайший элемент (справа на рисунке) и далее заполняет все пространство вверх.

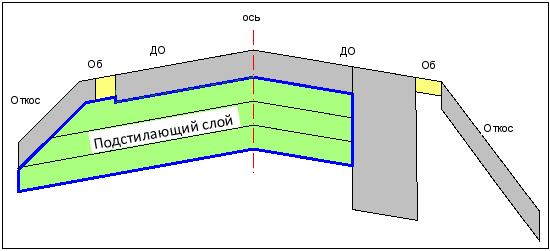

Если ближайший элемент не является крайним, подстилающий слой за этим элементом не создается:

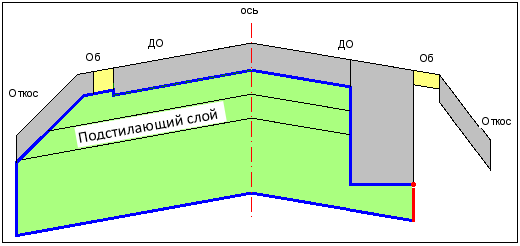

Если подстилающий слой становится глубже, чем другие полосы, он создается до нижней точки промежуточной полосы конструкции, а далее ограничивается вертикальной линией. Если среди промежуточных полос находятся несколько полос с одинаковой отметкой, то выбирается внешняя от оси точка:
Отображение элементов определяется слоем легенды или материалом.
На продольном профиле интервалы подстилающего слоя (или нескольких слоев) формируются ступенчато, сохраняя свою толщину.
