Диалог Слои конструкции служит для назначения слоев конструкций.
Диалог вызывается:
•в Редакторе Конструкций в параметре Слои конструкции;
Количество столбцов диалога и их названия, а также наличие кнопок зависят от команды или диалога, в которых он вызывается. См.
виды диалога.

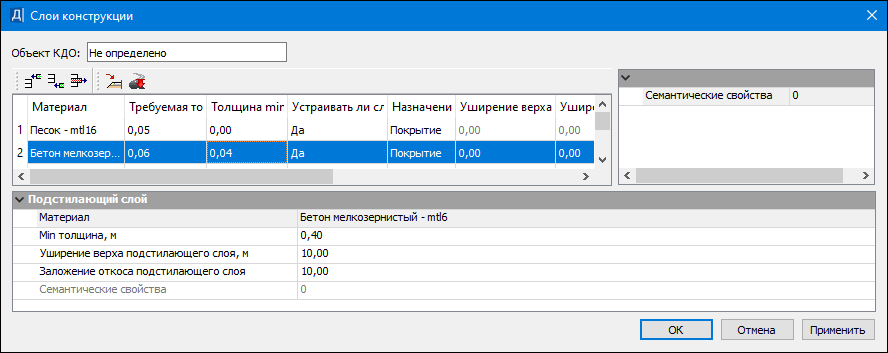

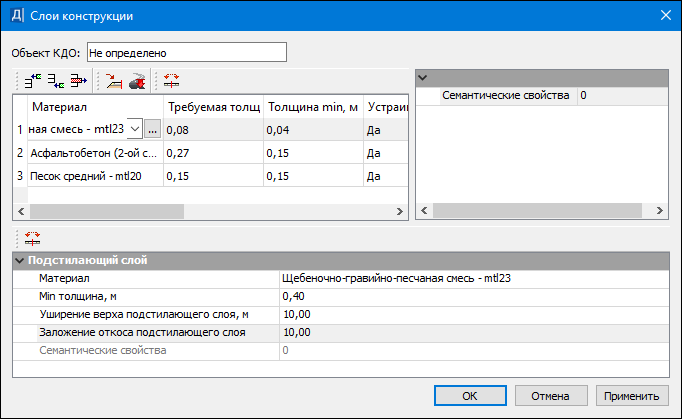

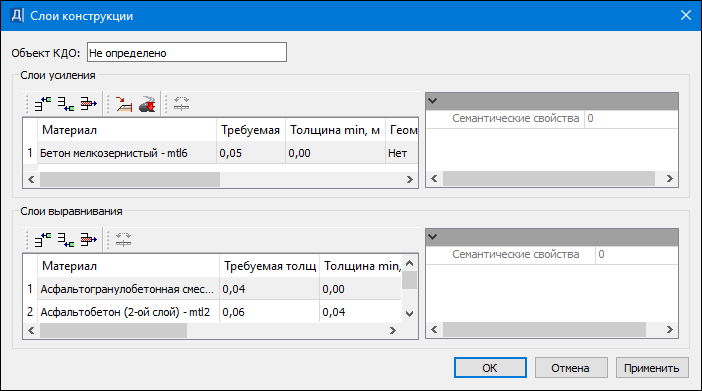

*На рисунке: вид диалога для настройки слоев дорожной одежды проезжей части, 1-я полоса движения (сетка Дорожная одежда и ремонт покрытия, команда Дорожная одежда проезжей части, параметр Слои 1-й полосы движения). *На рисунке: вид диалога для настройки слоев дорожной одежды для участков ремонта (сетка Дорожная одежда и ремонт покрытия, команда Участки ремонта, параметр Слои конструкций). *На рисунке: вид диалога для настройки слоев дорожной одежды для слоев ровика/срезки обочин (сетка Дорожная одежда и ремонт покрытия, команда Участки ремонта, параметр Слои ровика/срезки обочины - для одноименного типа работ).

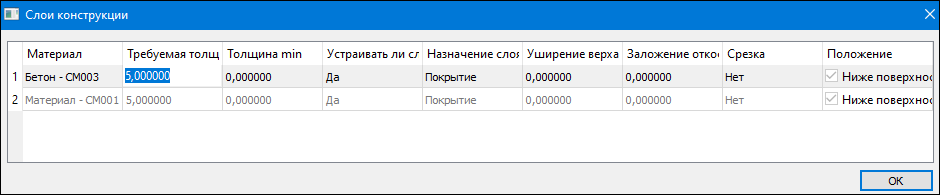

*На рисунке: вид диалога конструктивных слоев дорожной одежды (при вызове в Редакторе Конструкций из параметра Слои конструкции). *На рисунке: вид диалога для просмотра конструктивных слоев дорожной одежды (при вызове из диалога Список объектов "Слои конструкции" в параметре Слои конструкции). |
Для работы используются поля и кнопки панели инструментов диалога (описание кнопок см. здесь).
Порядок работы (общее описание):
•Для создания новых слоев конструкций используйте кнопки вставки строк
и
, для удаления строки - кнопку
.
•Для выбора типовой конструкции дорожных одежд используйте кнопку Выбор объекта КДО
и вызовите диалог Выбор конструкции дорожной одежды. Имя выбранной в этом диалоге типовой конструкции отобразится в поле Объект КДО. Для индивидуальной конструкции в поле будет значение Не определено.
•Для импорта данных из файла, созданного в ТИМ КРЕДО РАДОН, используйте кнопку Импортировать данные из файла Радона
. В диалоге открытия выберите файл. См. подробно Импорт конструкции ДО из программы РАДОН.
•Для участков ремонта: при назначении конструкции ДО такой же, как у другой стороны дороги, используйте кнопку Так, как слева (справа)
. Применяется только в индивидуальной конструкции.
•Уточните характеристики конструкции слоев в параметрах таблицы. Назначения параметров подстилающего слоя (проезжая часть, 1-я полоса) выполняются в диалоге в нижнем окне.
Примечание Если в диалоге Слои конструкции изменить значение хотя бы одного параметра типовой конструкции, то появится сообщение: "Внимание! Конструкция дорожной одежды стала индивидуальной". Если пользователь не желает этого, то достаточно нажать в диалоге кнопку Отмена и далее заново загрузить диалог Слои конструкции.
Общий список параметров и кнопок диалога:
•Поле Объект КДО содержит название выбранной конструкции дорожной одежды. При её отсутствии - название: Не определено.
•Материал. Материал слоя. Значение выбирается из списка (из ранее выбранных) или из диалога Редактор Материалов.
Примечание Если открыт проект с дорожной одеждой, заданной в предыдущих версиях модуля, то материалы будут отмечены значком аварийного объекта
. Это вызвано переводом выбора материалов из Редактора Материалов. Признак аварийности не повлияет на учет материалов в объемах работ и при отрисовке поперечников дороги.
•Требуемая толщина, м. Величина определяется пользователем по расчету или по технологическим требованиям устройства того или иного слоя дорожной одежды. Значения только положительные или 0.
•Толщина min и Устраивать ли слой с min толщиной. Эти параметры на участках нового строительства не учитываются. На участках ремонта, при устройстве ровиков уширения, они могут повлиять на толщину слоев выравнивания и толщину одного из слоев основания в ровиках уширения. См. подробное описание параметров ремонта в разделе описания графы Участки ремонта.
•Назначение слоя. Выбор значения для подсчета объема материала. Список значений зависит от команды вызова данного диалога: Покрытие/Основание/Геоматериал/Подстилающий.
✓Верхний может быть только Покрытие.
✓После слоя Основание нельзя назначить слой Покрытие.
✓Слой Подстилающий может быть только один во всей конструкции и только после Покрытие и Основание. Данное значение сбрасывается на Основание при добавлении слоев, после текущего.
✓Геоматериал - слой может быть между любыми слоями иных назначений, кроме расположения под подстилающим слоем. При этом нельзя задать два смежных слоя Геоматериал.
✓Для описания конструкции при ремонте Покрытие - это слои усиления, Основание - это слои выравнивания.
•Геоматериал. Информационное поле. Определение слоя в качестве геоматериала (Да/ Нет) для участков ремонта.
•Уширение верха слева/ справа. Параметр определяет, насколько верх рассматриваемого слоя шире по отношению к низу вышележащего слоя.
•Заложение откоса слева/ справа. Параметр учитывается при способе устройства дорожной одежды с последующей отсыпкой присыпных обочин.
•Срезка. Параметр учитывается только для слоев усиления.
–Да - если толщина слоя меньше минимальной, то слой устраивается с минимальной толщиной.
–Нет - если толщина слоя меньше минимальной, то слой обрезается на участках, где толщина менее минимальной.
–Принудительно - слой создается всегда, даже если нет места. Толщина слоя - минимальная.
•Положение. Положение слоя - ниже или выше поверхности (установка флажка в параметре).
Для подстилающего слоя:
•Материал. Материал слоя выбирается из списка или из диалога Редактор Материалов.
•Min толщина.., м. Ввод минимальной толщины слоя.
•Уширение верха подстилающего слоя, м. Параметр определяет, насколько верх рассматриваемого слоя шире по отношению к низу вышележащего слоя.
•Заложение откоса подстилающего, m. Ввод значения заложения.
Кнопка ОК. Закрывает диалог с сохранением изменений.
Кнопка Применить. Применяет внесенные изменения без закрытия диалога.
Кнопка Отмена. Закрывает диалог без сохранения изменений.
