Диалог предназначен для определения физико-механических характеристик слоев легенды для активного проекта План геологический − для выработок с литологией и для точек зондирования.
Примечание Построение базируется на таблице интервалов слоев. Для расчетов выработок с литологией используется литология из текущего состояния выработки, для точки зондирования − из текущего состояния ОГМ.
Точка зондирования в данном случае − любая выработка с серией замеров, но без литологии на участке с ОГМ.
Серии замеров для выполнения расчетов − из паркуемой панели Замеры в точках зондирования.
Диалог вызывается командой Ф/м хар-ки по стат. зондированию − для проекта меню Полевые испытания.

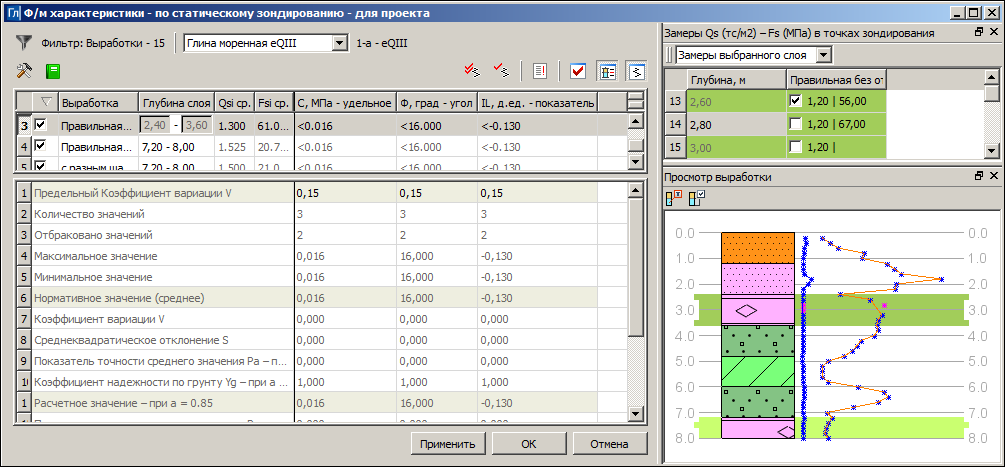

Общий вид диалога:
Диалог содержит таблицу интервалов слоя (верхняя часть), таблицу нормативных значений, паркуемые панели Параметры, Просмотр выработки, Замеры в точках зондирования (об управлении паркуемыми панелями см. здесь), а также панель инструментов с кнопками команд.
Таблица интервалов слоя
Строка таблицы − это один интервал слоя легенды, существующий в выбранной выработке, у которой есть серия замеров статического зондирования на этом интервале, и (если параметр Литология в расчете = Из колонок Выработок и ОГМ) − это один интервал слоя легенды, отсутствующий в выработке, но присутствующий в ОГМ, если у выработки есть серия замеров статического зондирования на этом интервале.
В таблице присутствуют интервалы только одного слоя, выбранного в комбобоксе Слой легенды для расчета. Если у слоя нет замеров, все расчетные ячейки пустые.
При выделении строки в таблице выделяются цветом соответствующие ей замеры и интервал в выработке.
Столбцы слева − параметры интервалов выбранного слоя легенды (информационные), расчетные столбцы со средними значениями исходных замеров Сопротивление под наконечником − gs и Сопротивление на боковой поверхности − fs.
Флажок Участвует в расчете/Не участвует в работе − для нормативных и расчетных характеристик.
Столбцы справа − расчетные столбцы ф/м характеристик (заполняются по кнопке Выполнить расчет), информационные.
Таблица нормативных значений
Первая строка предназначена для ввода уточняющего параметра Предельный Коэффициент вариации V для каждого столбца.
Остальные строки − строки с расчетными значениями, заполняются по кнопке Выполнить расчет.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Фильтр на отображение строк. Открывает диалог Фильтр на отображение строк. |
|
|
|
|
|
|
|
Кнопка Настройки системы. Открывает диалог Настройки системы, состоящий из одного раздела Обработка зондирования - Настройка расчетов. |
|
Кнопка Работа с Легендой. Открывает диалог Геологическая легенда с запросом на применение изменений (если есть не примененные изменения). |
|
Кнопка Выполнить расчет для всех Слоев. Выполняет расчет для всех слоев легенды, которые можно рассчитать в соответствии с параметрами построения. Построение предназначено для быстрого заполнения протокола и таблиц физико-механических характеристик слоев легенды. |
|
Кнопка Выполнить расчет для выбранного Слоя. Выполняет расчет для выбранного слоя легенды в соответствии с параметрами построения. По нажатию на кнопку происходит расчет и заполнение ф/м характеристик и нормативных и расчетных значений для выбранного слоя легенды. Если значение Коэффициента вариации V превысило Предельный Коэффициент вариации V, этой ячейке присваивается Фон ошибок и предупреждений. Запрещаются построения с выработками, находящимися в неактуальном или аварийном состоянии. Для выполнения расчетов в диалоге Настройки системы должна быть назначена серия замеров. Если во всех выработках проекта отсутствуют значения замеров, невозможно выбрать слой. Должны быть классифицированы грунт, генезис, степень влажности, иначе такой слой не попадет в комбобокс выбора. Если точка зондирования не имеет отметку устья, то при настройке Литология в расчете = Только из колонок Выработки все точки зондирования не участвуют в расчете; а при настройке Литология в расчете = Из колонок Выработки и ОГМ точкам зондирования присваивается отметка устья по ОГМ. |
|
Кнопка Показать Протокол. Открывает протокол с результатами расчета. Кнопка становится активной после выполнения расчета. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Просмотр выработки". Управляет отображением (скрыть/отобразить) паркуемой панели Просмотр выработки. Отображается только одна колонка выработки. Для выбранной строки (интервала слоя) в таблице − цветная полоса такого же цвета, что и выделение в панели Замеры в точках зондирования. Справа − схематичные серии замеров. |
|
Кнопка Панель "Замеры (МПа / кПа / тс/м2 ) − (МПа / кПа / тс/м2) в точках зондирования". Управляет отображением (скрыть/отобразить) паркуемой панели Замеры в точках зондирования. Для выбранной строки (интервала слоя) в таблице − соответствующие ей замеры (строки) выделяются цветом таким же, как и в панели Просмотр выработки. Значение (МПа / кПа / тс/м2) в заголовке − из параметра Единицы измерения или диалога Настройки системы. |
Текст отображает состояние настроек
Комбобокс
Текст "
Панель Параметры
В панели параметров выполняются настройки параметров расчета, единиц измерения и отображения информации в протоколе, вызываются диалоги со справочными таблицами.
По кнопке Применить − при изменении значений замеров они сохраняются в соответствующую сетку выработки, в слой легенды записываются нормативные и расчетные характеристики.
Кнопка ОК − аналогично кнопке Применить с закрытием диалога.
Кнопка Отмена − закрывает диалог.
