Панель вызывается из построений расчета физико-механических характеристик по статическому и динамическому зондированию.
Панель в расчетах для 1 выработки
Панель в расчетах для 1 выработки

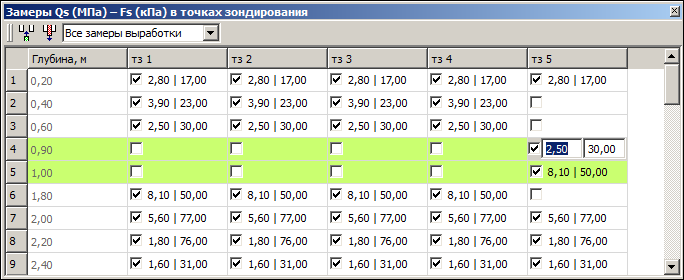

Вид панели в расчете по статическому зондированию для 1 выработки:

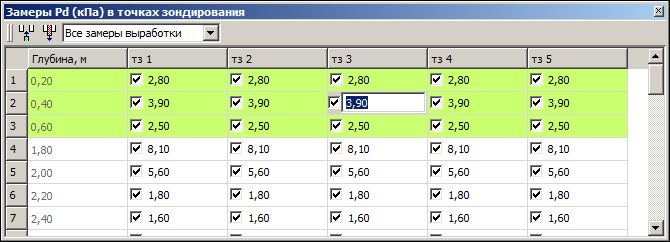

Вид панели в расчете по динамическому зондированию для 1 выработки:
Значение (МПа / кПа / тс/м2 ) в заголовке − из параметра Единицы измерения или диалога Настройки системы.
Кнопки локальной панели инструментов:
− Добавить точки зондирования. Открывается диалог Список выработок активного плана геологического для выбора одной или группы выработок (это т. н. точки зондирования). Новый столбец добавляется между существующими согласно сортировке столбцов (имен точек зондирования) по алфавиту.
Точку зондирования добавить невозможно в следующих случаях:
•В диалоге Настройки системы (Установки/ Настройки системы) не назначено необходимое для расчета соответствие в разделе Обработка зондирования – Настройка расчетов. Следует назначить соответствие.
•В добавляемой точке зондирования отсутствуют значения замеров. Необходимо уточнить замеры в колонке выработки.
•В добавляемой точке зондирования присутствуют дублирующиеся замеры (разные значения на одинаковых глубинах). Необходимо уточнить замеры в колонке выработки.
•В добавляемой точке зондирования не совпадают по глубинам замеры Qs и Fs. Необходимо уточнить замеры в колонке выработки.
Если точка зондирования удовлетворяет всем требованиям, она добавляется в список. При этом учитываются значения серий замеров, в первую очередь актуальные (не сохраненные), затем данные из черновика, в последнюю очередь − данные из выработок. Поскольку замеры в разных точках зондирования могут быть на разных высотах, строки в таблице формируются по всем необходимым глубинам. Допустимо наличие пустых ячеек.
Одна и та же точка зондирования может быть добавлена несколько раз.
− Удалить точки зондирования. Удаление столбцов, ячейки которых выбраны после утвердительного ответа на запрос. Могут быть удалены все столбцы. Кнопка активна, если есть выделение в таблице.
− фильтр на отображение в таблице замеров со значениями: Замеры выбранного слоя, Все замеры выработки.
Значения в ячейках таблицы редактируются, а также могут участвовать или не участвовать в расчете (в зависимости от наличия флажка), при этом значения замеров из таблицы не удаляются. При удалении значения хотя бы одного поля ячейки, в ячейке устанавливается значение Не участвует в расчете.
Пустые ячейки не участвуют в расчете.
Формат значений − из соответствующего объекта Серия замеров.
Значения таблицы сохраняются в выработку по применению построения.
Панель отображает значения серий замеров из сетки выбранной выработки. Значения могут редактироваться и по применению построения будут сохранены в проекте выработки (в сетке).
