Диалог предназначен для определения физико-механических характеристик Слоев легенды для выработки с литологией − по исходным данным серий замеров в точках зондирования.
Примечание Построение базируется на таблице интервалов слоев. Для расчетов используется литология из текущего состояния выработки, серии замеров - из паркуемой панели Замеры в точках зондирования.
Диалог вызывается командой Ф/м хар-ки по стат. зондированию − для 1 выработки меню Полевые испытания.

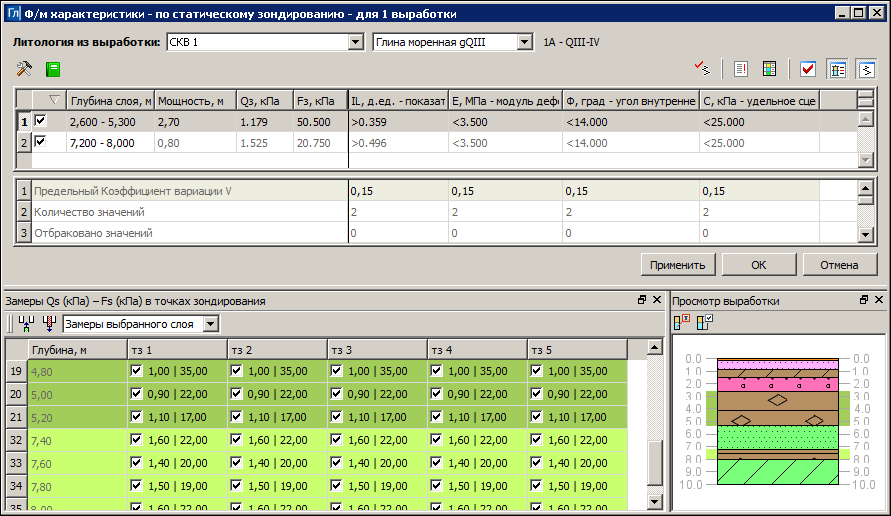

Общий вид диалога:
Диалог содержит таблицу интервалов слоя (верхняя часть), таблицу нормативных значений, паркуемые панели Параметры, Просмотр выработки, Замеры в точках зондирования (об управлении паркуемыми панелями см. здесь), а также панель инструментов с кнопками команд.
Таблица интервалов слоя
Строка таблицы − это один интервал слоя легенды, существующий в выбранной выработке.
В таблице присутствуют интервалы только одного слоя, выбранного в комбобоксе Слой легенды для расчета. Если у слоя нет замеров, все расчетные ячейки пустые.
При выделении строки в таблице выделяются цветом соответствующие ей замеры и интервал в выработке.
Столбцы слева − параметры интервалов выбранного слоя легенды (информационные), расчетные столбцы со средними значениями исходных замеров Сопротивление под наконечником − gs и Сопротивление на боковой поверхности − fs.
Флажок Участвует в расчете/ Не участвует в расчете − для нормативных и расчетных характеристик.
Столбцы справа − расчетные столбцы ф/м характеристик (заполняются по кнопке Выполнить расчет), информационные.
Таблица нормативных значений
Первая строка предназначена для ввода уточняющего параметра Предельный Коэффициент вариации V для каждого столбца.
Остальные строки с расчетными значениями, которые заполняются по кнопке Выполнить расчет.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
|
|
|
|
|
|
Кнопка Настройки системы. Открывает диалог Настройки системы, состоящий из одного раздела: Обработка зондирования - Настройка расчетов. |
|
Кнопка Работа с Легендой. Открывает диалог Геологическая легенда с запросом на применение изменений (если есть не примененные изменения). |
|
Кнопка Выполнить расчет для выбранного Слоя. Выполняет расчет для выбранного слоя легенды в соответствии с параметрами построения. По нажатию на кнопку происходит расчет и заполнение ф/м характеристик и нормативных и расчетных значений для выбранного слоя легенды. Если значение Коэффициента вариации V превысило Предельный Коэффициент вариации V, то этой ячейке присваивается фон ошибок и предупреждений. Запрещаются построения с выработками, находящимися в неактуальном или аварийном состоянии; если в выработке на участке слоя легенды отсутствуют или имеются слои со значением Не определено; если в панели Точки зондирования и замеры не выбрана ни одна точка зондирования. |
|
Кнопка Показать Протокол по объекту. Открывает протокол с результатами расчета. Кнопка становится активной после выполнения расчета. |
|
Кнопка Создать Чертеж колонки. Выполняет переход в чертежную модель − для доработки и выпуска чертежа (аналогично работе в команде Чертеж/ Создать чертеж колонки) по выбранному шаблону. Кнопка становится активной после выполнения расчета. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Просмотр выработки". Управляет отображением (скрыть/отобразить) паркуемой панели Просмотр выработки. Отображается только одна колонка выработки. Для выбранной строки (интервала слоя) в таблице − цветная полоса такого же цвета, что и выделение в панели Замеры в точках зондирования. |
|
Кнопка Панель "Замеры (МПа / кПа / тс/м2 ) − (МПа / кПа / тс/м2) в точках зондирования". Управляет отображением (скрыть/отобразить) паркуемой панели Замеры в точках зондирования. Для выбранной строки (интервала Слоя) в таблице − соответствующие ей Замеры (строки) выделяются цветом (таким же, как и в панели Просмотр выработки). Значение (МПа / кПа / тс/м2) в заголовке − из параметра Единицы измерения или диалога Настройки системы. |
Комбобокс
Комбобокс
Текст "
Панель Параметры
В панели параметров выполняются настройки параметров расчета и отображения информации в протоколе, на чертеже колонки, а также вызываются диалоги со справочными таблицами.
По кнопке Применить − за выработкой сохраняются значения панели Замеры в точках зондирования, в слой легенды записываются Нормативные и расчетные характеристики.
Кнопка ОК − аналогично кнопке Применить с закрытием диалога.
Кнопка Отмена − закрывает диалог.
