Диалог предназначен для следующих целей:
•При создании выработки в плане геологическом с помощью команды Геология/ Выработка/ По курсору – для копирования слоев легенды из другой выработки, интерполирования из ОГМ или наполнения слоями вручную; настройка будет применена к создаваемой выработке при ее сохранении.
•При редактировании выработки в плане геологическом с помощью команды Геология/ Редактировать выработку/ Параметры или на панели Выработки – для отображения реальных слоев легенды колонки выработки, а также для изменения настройки слоев легенды по данным другой выработки или данным модели ОГМ.
•При расчете интерполированной колонки ОГМ в плане с помощью команды Геология/ Интерполированная колонка – для просмотра реальных слоев легенды колонки выработки.
•При расчете интерполированной колонки ОГМ в профиле с помощью команды Геология/ Модель геологии/ Интерполированная колонка – для просмотра реальных слоев легенды колонки выработки (в модулях ГЕОЛОГИЯ, ИЗЫСКАНИЯ).
•В построении Информация – для просмотра реальных слоев легенды колонки выработки.
Вид диалога при создании и редактировании выработки в плане геологическом
Вид диалога в построении Информация и при расчете интерполированной колонки ОГМ в плане и профиле
Вид диалога при создании и редактировании выработки в плане геологическом
Диалог вызывается из параметра Слои легенды (группа параметров Колонка выработки).

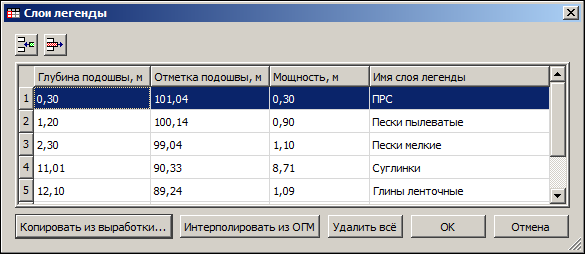

Вид диалога:
Заполнение диалога вручную
Кнопки в верхней части диалога:
•Добавить строку
<Insert> – при выборе внутренней строки в таблицу вставляется строка выше выбранной, разбивая выбранный интервал по мощности пополам. Для нижней строки вставляется строка ниже выбранной, по мощности равная выбранному интервалу. Параметры новой строки копируют выбранную строку.
•Удалить строку
<Delete> – удаляется выбранная в таблице строка.
Значения в столбцах Глубина подошвы, м, Отметка подошвы, м и Мощность, м доступны для ввода значений и влияют друг на друга.
В столбце Имя слоя легенды по кнопке
вызывается диалог Слой легенды.
По кнопке ОК происходит заполнение колонки выработки следующим образом:
–Строка Не определено – в колонке выработки будет создан неопределенный интервал.
–Подряд несколько строк Не определено – в колонке эти строки будут объединены в один неопределенный интервал.
–Строка Слой легенды – в колонке будет создан соответствующий интервал.
–Подряд несколько строк с одинаковым Слоем легенды – эти строки будут объединены в один соответствующий интервал.
Копирование из колонки выработки и интерполирование из ОГМ
Кнопки в нижней части диалога:

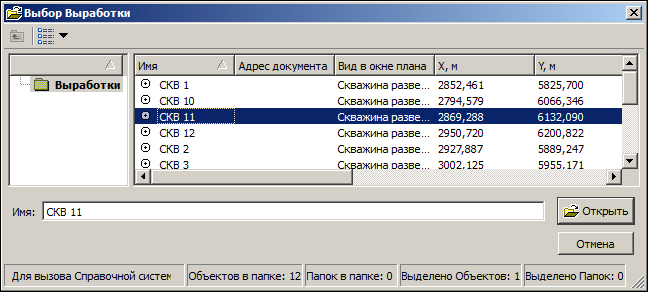

•Копировать из выработки - вызов диалога Выбор Выработки со списком всех выработок активного плана геологического для выбора выработки, настройка слоев которой будет применена к создаваемой выработке. В левом окне отображается структура хранения выработок на диске или в хранилище документов, в правом окне список выработок из выделенной в левом окне папки. При табличном представлении столбцы таблицы правого окна повторяют столбцы таблицы панели Выработки.
По кнопке Открыть диалог закрывается, а диалог Слои легенды заполняется слоями выбранной выработки.
•Интерполировать из ОГМ - существующие строки в таблице заменяются новыми, интерполированными из ОГМ активного плана геологического. Кнопка активна, если у выработки задана Отметка Н устья. В выработке при этом создаются соединяемые слои по интерполированной колонке.
Примечание В построении Выработка/ На элементе кнопка Интерполировать из ОГМ отсутствует.
•Удалить все - удаление всех строк списка слоев.
•ОК - применение настройки.
•Отмена - выход из диалога без применения изменений, внесенных в настройку.
Вид диалога в построении Информация и при расчете интерполированной колонки ОГМ в плане и профиле

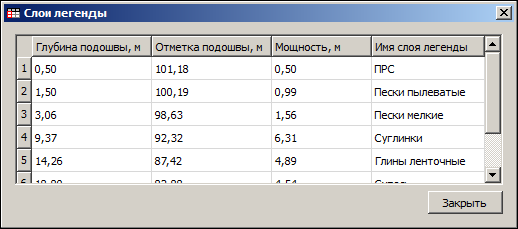

Диалог вызывается только для просмотра из параметра Слои легенды (группа параметров Расчет интерполированной колонки). Антропогенные слои, при их наличии в модели ОГМ, отображаются в таблице диалога.
Вид диалога:
