Параметры создаваемых и редактируемых линейных объектов
•Продольное сечение. Куст доступен только после завершения построения геометрии.
✓Ширина полосы, м. Ввод значения для ширины полосы, из которой найденные точки и ТТО с определенным высотным положением сносятся на продольный профиль.
✓Профиль по облакам точек. Выбор настройки Создавать или Не создавать. Параметр открыт при наличии облаков в наборе проектов.
Параметры поперечного сечения. Куст параметров виден только после завершения построения коммуникации. Настройка параметров просмотра поперечного сечения коммуникации в паркуемой панели Поперечный профиль.
•Режим просмотра. Выбор варианта просмотра поперечника: Интерактивно или С шагом. При выборе значения Интерактивно в окне плана за курсором тянется резинка. Для просмотра поперечника нужно кликнуть ЛКМ в нужном месте. •Пикет. Поле ввода значения пикета (расстояния от начала линейного объекта), если вариант просмотра Интерактивно, или выбор значения кратно шагу, если вариант просмотра С шагом. •Шаг, м. Виден, если Метод установки пикетов = С шагом. Ввод значения шага пикета. •Ширина, м. Ввод значения ширины поперечного сечения. Указанное значение откладывается в каждую сторону от оси коммуникации (в окне плана отображается красной линией перпендикулярно оси). |
•Стиль объекта. Выбор РР стиль коммуникации из числа линейных стилей. •Положение профиля. Выбор точки на сечении трубы, к которой привязывается проектный профиль. Доступные значения: верх, шелыга, ось, лоток, низ. Положение профиля визуально изменяется в случае, если в линейный стиль включены точечные стили колодцев, для которых создана 3D-модель в виде составного объекта со сборками, в т. ч. если сборки заданы для составных объектов по частям колодца. •Направление объекта. Параметр виден только после создания геометрии маски. Позволяет изменять направление линии коммуникации относительно направления ее создания. Значение Инвертировать применяется, например, если условный знак линейного объекта отображается не в ту сторону (для ЛТО, не симметричных относительно оси или имеющих буквенные обозначения). •Длина, м. Параметр виден только после создания геометрии маски. Информационный параметр. Длина всей маски объекта. •Цвет линии символа, Цвет фона символа, Цвет текста подписей. Параметры видны только после создания геометрии маски. Настройки отображения линейного объекта. •Черный профиль. Настройки создания и редактирования профиля. ✓Метод определения. Выбор метода определения профиля: –Интерполяция. Профиль создается в виде ломаной, отметки узлов которой интерполируются из указанных пользователем данных модели - поверхности или 3D-тел. –По отметкам в узлах. Отметка узла профиля присваивается из параметра Отметка H, м. Значение вводится вручную или выбирается из выпадающего списка (интерполированные значения). ✓Слои с данными. Виден, если Метод определения = Интерполяция. Выбор слоя/ слоев из любого проекта текущего набора проектов плана с данными для интерполяции в диалоге Выбор слоёв. ✓Приоритет. Виден, если Метод определения = Интерполяция. Выбор настройки Верх или Низ. Настройка влияет на построение профиля на участках наложения нескольких линий сечений от поверхности или от 3D-тел. ✓Мин. отклонение при создании узлов, м. Виден, если Метод определения = Интерполяция. Выбор значения из выпадающего списка или ввод с клавиатуры: –Не упрощать - учитываются все узлы, полученные в результате интерполяции; –Если задано значение, то выполняется прореживание узлов при условии, что разница в отметках текущего узла и смежных узлов меньше указанного значения. ✓Отметка H, м. Ввод значения вручную или выбор интерполированных значений из выпадающего списка. •ПК и ВУ. Параметр виден только после создания геометрии маски. Настройка параметров пикетов, точек рублености, вершин углов, условных обозначений начала/конца трассы и указателей километров. Подробнее см. здесь. •"Имя линейного объекта". В кусте представлены все семантические свойства, заданные для линейного стиля. Значения свойств будут заполнены, если они заданы в параметрах стиля. Возможен ввод значений с клавиатуры. Для линейного стиля в Редакторе Классификатора можно задавать значения семантических свойств по интервалам объекта. Для этого в параметре Значение семантики необходимо выбрать значение На интервалах. В этом случае, при работе с объектом в плане в окне параметров для такого свойства или группы по кнопке •Подписи объекта. Параметр виден только после создания геометрии маски. Параметры создания подписей линейного объекта. Присутствуют, если для выбранного ЛТО назначены подписи в Редакторе Классификатора хотя бы в одном диапазоне масштабов. Имена подписей ЛТО согласно настройкам классификатора. Подробнее см. здесь. •Вложения. Группа параметров для хранения за линейным объектом различных файлов с дополнительной информацией. ✓Изображения. Вызов диалога Вложения для выбора файла формата PNG, BMP, JPG, JPEG, GIF. В поле параметра отображаются имена выбранных файлов. Если включен Режим - Просмотр изображений (в меню Вид), возможен быстрый просмотр выбранных файлов в окне плана. ✓Другие. Вызов диалога Вложения для выбора файлов любых типов. В поле параметра отображаются имена выбранных файлов. |
|---|
Инженерные коммуникации. Параметры построения геометрии линии
•Последний узел ✓X, м, Y, м. Координаты последнего созданного узла. ✓Дополнительная система координат. Выбор из выпадающего списка дополнительной системы координат (ДСК). Параметр виден, если в наборе проектов создана хотя бы одна ДСК или в активном проекте создана маска проектируемой или существующей дороги. После выбора в окне параметров отображается куст с координатами точки в соответствии с выбранной дополнительной системой координат. ✓Длина звена, м. Длина последнего созданного звена. При редактировании сохраняется Азимут Az звена. ✓Длина объекта, м. Длина всего создаваемого объекта. Редактирование доступно в пределах и с ограничениями Длина звена. ✓Азимут Az звена, град. Значение азимута последнего созданного звена. Выбор варианта: –Горизонтально: Az = 90, если текущий в диапазоне 0-179.9; Az = 270, если текущий в диапазоне 180-359.9; –Вертикально: Az = 0, если текущий в диапазоне 270-89.9; Az = 180, если текущий в диапазоне 90-269.9. При редактировании длина звена сохраняется. •Параметры узла. Описание параметров см. ниже. •Следующее звено. ✓Длина звена, м. Длина создаваемого звена. Параметр информационный, отображает значение длины звена до момента создания второго его узла. •Положение на сегменте. Группа параметров появляется при создании узла на захваченной полилинии. Параметры активны после его фиксации. ✓L от начала звена, м, L от конца звена, м, Смещение точки от текущего положения, м. Параметры перемещения узла по звену захваченной полилинии. ✓Расстояние по нормали, м. Расстояние по нормали от узла до звена полилинии. Влево "-", вправо "+". •Параметры поперечного сечения. Настройка параметров просмотра поперечника в панели Поперечный профиль. ✓Метод установки пикетов. Выбор варианта просмотра поперечника: Интерактивно или С шагом. При выборе значения Интерактивно в окне плана за курсором тянется резинка. Для просмотра поперечника нужно кликнуть ЛКМ в нужном месте. ✓Выбор, м. Поле ввода значения пикета. ✓Шаг, м. Виден, если Метод установки пикетов = С шагом. Ввод значения шага пикета. ✓Ширина, м. Ввод значения ширины поперечного сечения. Указанное значение откладывается в каждую сторону от оси объекта (в окне плана отображается красной линий перпендикулярно оси). |
•Последний узел ✓Направление. Выбор варианта: –Автоматически – направление звена определяется в зависимости от значения угла между касательной в последнем узле - и направлением на создаваемую точку либо справа/слева, либо прямо. –Нормаль – звено можно создать только по нормали к последнему звену, справа или слева от него. –Прямо – звено создается только прямо вне зависимости от текущего положения курсора. Остальные параметры группы аналогично методу Прямыми. •Параметры узла. Описание параметров см. ниже. Примечание X,м, Y,м, Дополнительная система координат. Параметры редактируются только для первых двух узлов, далее – информационные. Примечание Азимут Az звена, град. Редактирование доступно только для первого звена. Параметры Следующее звено и Положение на сегменте, Параметры поперечного сечения заполняются аналогично методу Прямыми. |
Прямыми, касательными к 1-му элементу
•Последний узел ✓Элемент касания. Информационный параметр: Окружность, Клотоида, Сплайн. ✓R касания, м. Информационный параметр. Радиус в точке касания. ✓X, м, Y, м, Длина звена L, м, Длина объекта, м. Если нет предыдущего построенного узла, то данные параметры аналогичны методу Прямыми, при создании второго и последующих узлов - информационные. Если в свойствах набора проектов назначена ДСК, то вместо параметров X, м и Y, м отобразятся координаты точки в соответствии с выбранной ДСК. ✓Азимут Az звена, град. Значение азимута последнего созданного звена. Если нет предыдущего узла построения, то параметр доступен для редактирования, при создании второго и последующего узлов отображается информационное значение. •Параметры узла. Описание параметров см. ниже. Параметр Следующее звено, Параметры поперечного сечения заполняется аналогично методу Прямыми. |
•Последний узел ✓X,м, Y,м. Координаты последнего созданного узла. ✓Дополнительная система координат. Выбор из выпадающего списка дополнительной системы координат (ДСК). Параметр виден, если в наборе проектов создана хотя бы одна ДСК или в активном проекте создана маска проектируемой или существующей дороги. После выбора в окне параметров отображается куст с координатами точки в соответствии с выбранной дополнительной системой координат. ✓Длина звена L, м. Длина последнего созданного звена. При редактировании - сохраняется Радиус R,м. ✓Длина объекта, м. Длина всего создаваемого объекта. Редактирование доступно в пределах и с ограничениями Длина звена. ✓Радиус R,м. Радиус последнего созданного звена. При редактировании - сохраняется Длина звена L,м. •Параметры узла. Описание параметров см. ниже. Параметр Следующее звено, Параметры поперечного сечения заполняется аналогично методу Прямыми. |
•Последний узел ✓X радиуса, м, Y радиуса, м. Координаты точек указания радиуса. При редактировании - изменяется Радиус R, м, но последний узел не изменяется. ✓X, м, Y, м. Координаты последнего созданного узла. При редактировании изменяется Радиус R,м, но сохраняются X радиуса, м, Y радиуса, м. ✓Дополнительная система координат. Выбор из выпадающего списка дополнительной системы координат (ДСК). Параметр виден, если в наборе проектов создана хотя бы одна ДСК или в активном проекте создана маска проектируемой или существующей дороги. После выбора в окне параметров отображается куст с координатами точки в соответствии с выбранной дополнительной системой координат. ✓Если в свойствах набора проектов назначена ДСК, то вместо параметров X, м и Y, м отобразятся координаты точки в соответствии с выбранной ДСК. ✓Длина звена L, м. Длина последнего созданного узла. При редактировании - сохраняется Радиус R, м. ✓Длина объекта, м. Длина всего создаваемого объекта. Редактирование доступно в пределах и с ограничениями Длина звена L,м. ✓Радиус R, м. Радиус последнего созданного звена. При редактировании - перемещается последний узле, но сохраняются X радиуса, м, Y радиуса, м. •Параметры узла. Описание параметров см. ниже. Параметр Следующее звено, Параметры поперечного сечения заполняется аналогично методу Прямыми. |
•Последний узел ✓X, м, Y, м. Координаты последнего созданного узла. ✓Дополнительная система координат. Выбор из выпадающего списка дополнительной системы координат (ДСК). Параметр виден, если в наборе проектов создана хотя бы одна ДСК или в активном проекте создана маска проектируемой или существующей дороги. После выбора в окне параметров отображается куст с координатами точки в соответствии с выбранной дополнительной системой координат. ✓Длина звена L, м. Длина последнего созданного звена. Информационный параметр. ✓Длина объекта, м. Длина всего создаваемого объекта. Информационный параметр. •Параметры узла. Описание параметров см. ниже. Параметры Следующее звено, Параметры поперечного сечения заполняются аналогично методу Прямыми. |
•Последний узел ✓X, м, Y, м. Координаты последнего созданного узла. Информационный параметр. ✓Разрывы. Выбор варианта заполнения: Соединять прямой или Соединять сплайном. ✓Длина звена L, м. Длина последнего созданного звена. При редактировании узел перемещается по захваченной полилинии. ✓Длина объекта, м. Длина всего создаваемого объекта. Редактирование доступно в пределах и с ограничениями Длина звена. ✓Положение на сегменте. Аналогично методу Прямыми, без параметра Расстояние по нормали, м. •Параметры узла. Редактирование параметров в методе возможно только для последнего узла сегмента. Описание параметров см. ниже. |
•Последний узел ✓X, м, Y, м. Координаты последнего узла эквидистанты. Информационные параметры. ✓Смещение, м. Смещение эквидистанты. Если построение начинается с этого метода, то шаг дополнительных эквидистант рассчитывается автоматически с учетом этого смещения. В процессе интерактивного построения параметр информационный - значение изменяется вслед за перемещением курсора. ✓Разрывы. Выбор варианта заполнения: Соединять прямой или Соединять сплайном. ✓Замыкать эквидистанту. Выбор Да/Нет. Параметр присутствует, если для эквидистанты захвачена вся замкнутая или стыкующаяся полилиния. ✓Длина звена L, м. Длина последнего созданного звена. Информационный параметр. ✓Длина объекта, м. Длина всего создаваемого объекта. Информационный параметр. •Положение на сегменте. Аналогично методу Прямыми, без параметра Расстояние по нормали, м. •Параметры узла. Редактирование параметров в методе возможно только для последнего узла сегмента. Описание параметров см. ниже. •Параметры Параметры поперечного сечения заполняются аналогично методу Прямыми. |

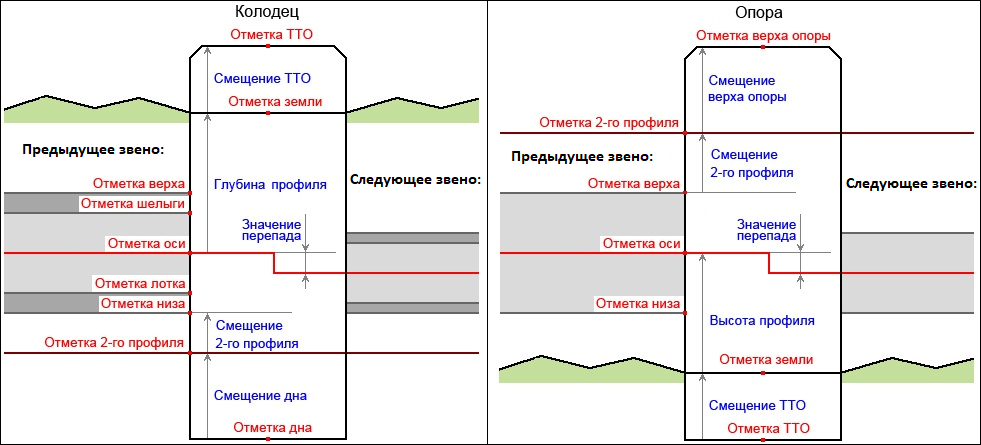

•Параметры узла ✓План ▪ТТО/ Отметка ТТО, м. Ввод значения отметки вручную. Поле параметра не может быть пустым. Соответствует высотному положению верха точечного объекта (ТО) подземной коммуникации, например, колодца, или низу ТО наземной коммуникации, например, опоры. ▪ТТО/ Смещение ТТО, м. Ввод значения с клавиатуры. Параметр служит для определения отметки самой нижней (верхней) отметки точечного объекта, например, колодца (опоры). ✓Конструкция коммуникации. Задается конструкция коммуникации предыдущего и следующего звеньев относительно только что созданного узла коммуникации. Для первого узла маски коммуникации доступна группа параметров Следующее звено. Если для коммуникации создано два и более узлов, то конструкция коммуникации будет содержать две группы настроек: Предыдущее звено и Следующее звено от созданного узла. Для звеньев заполняются следующие параметры: ▪Дополнительные объекты. Выбор метода и назначение параметров для создания дополнительных колодцев по длине звена. –Способ создания - выбор настройки их выпадающего списка: oНе создавать - объекты не создаются; oС шагом - открываются параметры для уточнения шага между колодцами и количества дополнительных колодцев; oАппроксимацией - открывается параметр для ввода шага аппроксимации. Предназначен для создания точечных объектов по гладкой кривой согласно заданному шагу. ▪Модель объекта. Выбор модели объекта коммуникации. По кнопке ▪Тип сегмента. Параметр виден только для системных типов Электроснабжение и освещение. Задается тип сегмента следующего или предыдущего звена: –Как у предыдущего / Как у следующего - наследуется тип сегмента предыдущего / следующего звена. –Линия - сегмент строится прямой линией. –Парабола - сегмент строится параболой с учетом значения параметра Провис, м. Примечание Если обе отметки на узлах предыдущего сегмента выше черного профиля, то Тип сегмента = Парабола, если нет, то Тип сегмента = Линия. •Провис, м. Параметр виден только для системных типов Электроснабжение и освещение в случае, если Тип сегмента = Парабола. Ввод вертикального расстояния от прямой, соединяющей концы параболы, и точки, расположенной на параболе на середине звена. ▪Основание. Назначение параметров типовой или индивидуальной конструкции, использующейся при формирования 3D-тела по ТО. –Конструкция. Установка флажка для выбора типа конструкции Типовая или Индивидуальная. –Слои конструкции. Вызов диалога по кнопке в поле параметра: oесли Конструкция = Типовая - выбор объекта в диалоге Редактор Конструкций. oесли Конструкция = Индивидуальная - создание конструктивных слоев в диалоге Слои конструкции. ▪Параметры узла.
Примечание Если низ конструкции коммуникации выше черного профиля, то толщина нижнего слоя основания будет увеличена. ▪Уклон предыдущего звена, ‰ и Уклон следующего звена, ‰. Отображаются значения уклонов предыдущего и следующего звеньев для текущего узла. Изменение уклона влияет на отметки узлов слева и справа в зависимости от настройки
✓2-й профиль ▪Смещение 2-ого профиля, м. Ввод значения с клавиатуры. Параметр служит для определения отметки проектного профиля второй коммуникации, проходящей ниже (подземной) или выше (наземной) проектируемой коммуникации. ▪Отметка 2-ого профиля, м. Рассчитывается отметка профиля второй коммуникации (Отметка 1-ого профиля - Смещение 2-ого профиля). ✓Дно колодца/Верх опоры ▪Смещение, м. Ввод значения с клавиатуры. Параметр служит для определения отметки самой нижней (верхней) отметки точечного объекта, например, колодца (опоры). ▪Отметка, м. Рассчитывается отметка низа (верха) точечного объекта: (Отметка 2-ого профиля - Смещение дна колодца) или (Отметка 2-ого профиля + Смещение верха опоры). |
Параметры создаваемых и редактируемых точечных объектов
Точечный объект. Отображаются параметры последнего созданного точечного объекта.
•Стиль объекта - выбор точечного стиля из выпадающего списка, который определен в РР стиль коммуникации. •Модель объекта. Выбор из выпадающего списка моделей, которые созданы для ТТО в Редакторе Классификатора. •Настроить составной объект. Параметр виден, если модель точечного объекта создана как составной объект (СО). По кнопке Примечание Подробнее о создании составного объекта см. в справке к Редактору Классификатора. •Светильник. Группа параметров доступна, если точечный объект в составе линейного стиля со служебным типом Электроснабжение и освещение. ✓Модель светильника. По кнопке •Отметки точечных объектов. Группа параметров доступна после создания маски коммуникации. Предназначена для одновременного редактирования высотного положения всех точечных элементов коммуникации. •"Имя точечного объекта". Группа семантических свойств для точечного стиля. Значения свойств будут заполнены, если они заданы в РР. Возможен ввод значений с клавиатуры. •Поворот. Параметры поворота символов точечного объекта (ТО). ✓Относительно. Относительное направление поворота: Севера, Линии, Нормали к линии. Отображается при ориентировании ТО относительно линии. ✓Угол поворота, град. Угол поворота относительно заданного направления. ✓Az поворота, град. Азимут поворота. •Подписи объекта. Параметр виден только после создания геометрии маски. Параметры создания подписей точечного объекта. Присутствуют, если для выбранного ТТО назначены подписи в Редакторе Классификатора хотя бы в одном диапазоне масштабов. Имена подписей ТТО согласно настройкам классификатора. Подробнее см. здесь. •Вложения. Группа параметров для хранения за ТО различных файлов фотоизображений (PNG, BMP, JPG, JPEG, GIF) и любых других файлов, например, с документами, таблицами и т. п. ✓3D-модель. Выбор в диалоге Открыть файл файла с информационной моделью формата IFC. При построении 3D-модели выбранный файл импортируется в систему и отобразится совместно с другими данными с учетом заданного пространственного положения. Параметр скрыт, если выбрана модель объекта. ✓Внутреннее вложение. Присутствует, если выбрана 3D-модель. Позволяет хранить приложенный файл 3D-модели либо отдельным файлом на локальном диске компьютера, либо непосредственно за проектом. ✓Изображения. Вызов диалога Вложения для выбора файла формата PNG, BMP, JPG, JPEG, GIF. В поле параметра отображаются имена выбранных файлов. Если включен Режим - Просмотр изображений (в меню Вид), возможен быстрый просмотр выбранных файлов в графическом окне. ✓Другие. Вызов диалога Вложения для выбора файлов любых типов. В поле параметра отображаются имена выбранных файлов. |
