Диалог предназначен для создания шаблона водопропускной трубы активного проекта Водопропускная труба, а также для открытия (выбора) шаблона при конструировании трубы.
Шаблон трубы - это разделяемый ресурс, который служит для хранения созданной конструкции трубы, а также для повторного использования этой конструкции при создании и редактировании водопропускных труб.

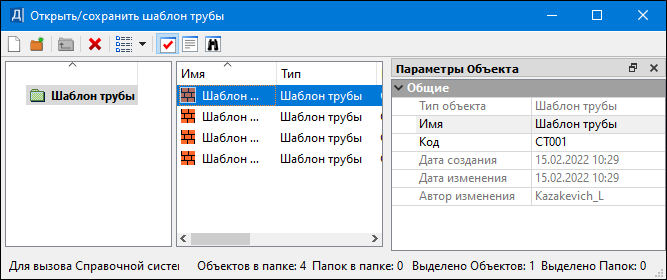

Диалог для создания шаблона вызывается командой Создать шаблон трубы (меню Труба в проекте Водопропускная труба НП плана). Диалог для выбора шаблона вызывается в команде Конструирование трубы того же меню (в группе параметров Исходные характеристики), здесь название диалога - Открыть шаблон проекта.
Панель инструментов содержит кнопки для управления видом представления объектов и паркуемыми панелями. В диалоге можно создать/ удалить новый объект, папку с объектами. Подробное описание кнопок см. здесь.
Диалог разделен на несколько окон:
•в левом окне находится дерево папок библиотеки шаблонов труб.
•в среднем окне - папки выделенного в левом окне раздела или объекты, содержащиеся в выбранной в левом окне папке.
•в панели Параметры Объекта отображаются параметры выбранного шаблона трубы (редактируемые и информационные).
Паркуемые панели могут быть скрыты или размещены пользователем удобным для него образом. В паркуемой панели Описание Объекта отображается (при его наличии) описание Шаблона трубы. Паркуемая панель Поиск предназначена для поиска шаблона, соответствующего требуемым параметрам (имя, код, дата, автор).
В поле параметра Имя отображается имя выбранного шаблона трубы.
Порядок действий при создании шаблона
•Уточните название создаваемого шаблона трубы в параметре (панель Параметры объекта).
•Добавьте основные сведения о трубе (панель Описание Объекта).
Шаблоны можно сгруппировать по папкам (кнопка Создать папку
панели инструментов).

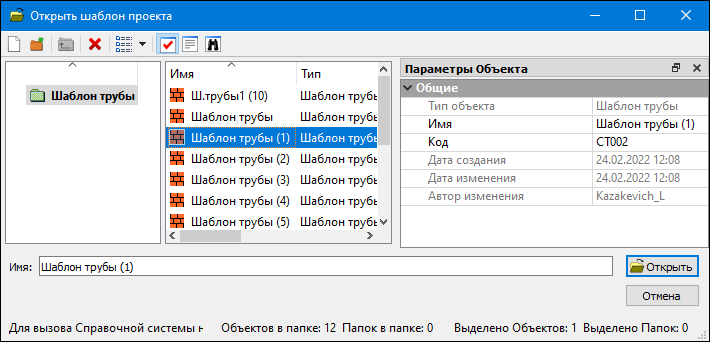

Порядок действий при выборе шаблона (диалог Открыть шаблон проекта)
•Выберите в левом окне раздел с шаблонами труб.
•Выберите в среднем окне шаблон. Нажмите кнопку Открыть.
Выбранный объект используется в построении, из которого диалог вызывался.
