Диалог Открыть объект конструкции трубы

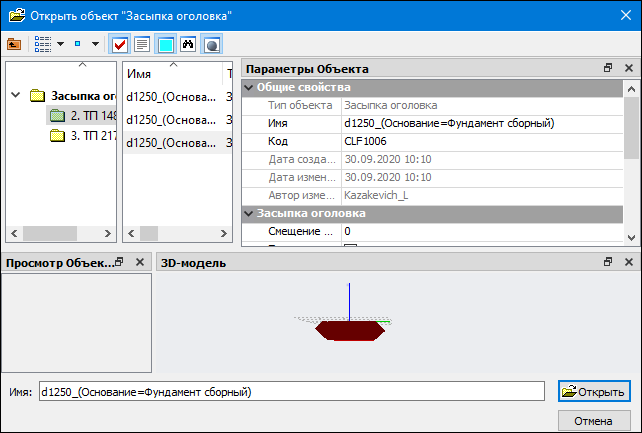

Типовой диалог открытия объекта конструкции водопропускной трубы из классификатора. Название диалога соответствует элементу трубы, для выбора которого его открыли (подушка, оголовок, засыпка оголовка и т. п.).

Вызывается в параметрах метода Конструирование в команде Конструирование трубы (меню Труба проекта Водопропускная труба).

Dialogues_img_Culvert_04

Панель инструментов содержит кнопки для управления видом представления объектов и паркуемыми панелями. Подробное описание кнопок см. здесь.

Паркуемые панели могут быть скрыты или размещены пользователем удобным для него образом.

Слева в окне диалога отображается структура хранения объектов соответствующего типа. В среднем окне - объекты, содержащиеся в выбранной в левом окне папке.

В панели Параметры объекта отображаются параметры выбранного объекта, некоторые из них можно редактировать.

В паркуемых панелях Описание Объекта и Просмотр Объекта отображаются, соответственно, описание и отображение выбранного объекта.

Паркуемая панель Поиск предназначена для поиска объекта в соответствии с требуемыми параметрами.

В панели 3D-модель отображается выбранный объект.

В поле параметра Имя отображается имя выбранного объекта.

Кнопка Открыть закрывает окно диалога с применением выбранного объекта.

Кнопка Отмена закрывает окно диалога без выбора объекта.
