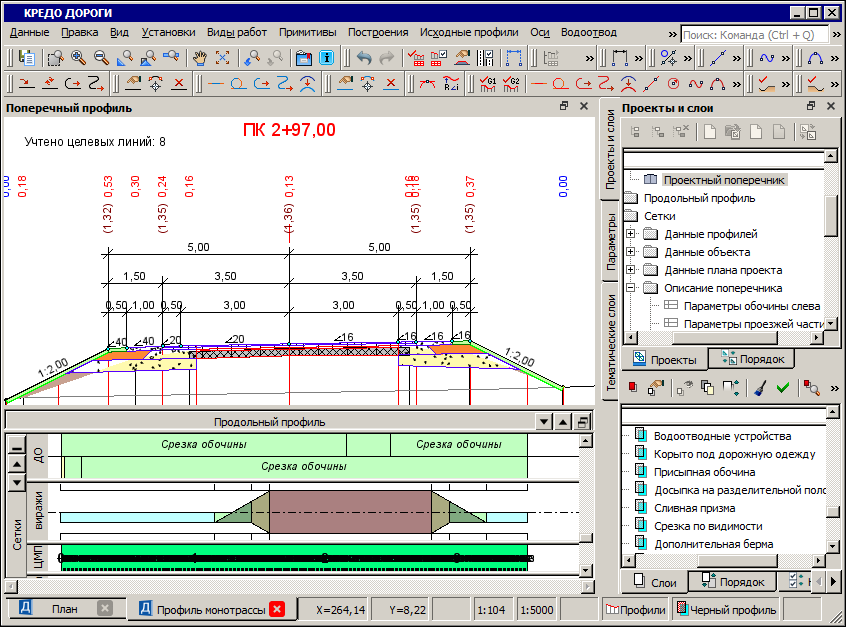

Модель поперечника трассы АД создается динамически по актуальным данным в текущий момент времени в любом указанном месте линейного объекта и отображается в окне Поперечный профиль окна Профиль
(рис.).
|
Данные поперечника хранятся в следующих проектах:
•Разрез модели - проект с данными по сечению цифровой модели местности по нормали к линейному объекту. Принципы формирования структуры проектов Разрез модели для продольного и поперечного сечений линейного объекта аналогичны. См. Принципы формирования проекта Разрез модели.
•Черный поперечник - проект с данными по геометрии исходного черного поперечника, линии быта, элементов конструкции существующей дороги. Для создания масок элементов существующей дороги необходимо наличие в плане ПТО по этим элементам и их настройка в диалоге соответствия.
Для того чтобы проект Черный поперечник заполнился данными, необходимо наличие продольного ЧП.
•Проектный поперечник - проект с данными по конфигурации дорожного полотна, конструкции дорожной одежды и элементам земляного полотна проектируемой дороги. Содержание этого проекта зависит от положения текущего поперечника и наличия различных продольных профилей.
