Методы доступны в командах Коммуникация и Проектируемая дорога.

Параметры методов соответствуют параметрам диалога Данные рублености.

Метод Интервалы пикетажа интерактивно

Метод предназначен для интерактивного редактирования интервалов пикетажа на плане и в панели Продольный профиль. В результате выполняется создание, редактирование, удаление точек рублености. Через параметры метода задается направление пикетажа на каждом интервале и шаг пикетажа по всему объекту.

При активизации метода создается графа, которая отображается полосой с заданными шириной и фоном вдоль всей длины линейного объекта. По границам графы отображаются группы управляющих точек.

Примечание Интервалы графы не имеют разрывов.

Особенности редактирования интервала:

1. Новые интервалы пикетажа создаются разделением существующих интервалов. Точку деления можно указать или захватить кликом левой клавиши мыши (ЛКМ). Для точки должна быть проекция на линейный объект.

2. Границу интервала можно изменить в окне параметров, в таблице панели Редактирование точек и интервалов или интерактивно с использованием управляющих точек.

3. Удаление границы (объединение смежных интервалов) выполняется при наведении курсора на границу по нажатию <Del>.

Параметры выбранного интервала

•Прозрачность фона - флажком устанавливается прозрачность фона для контура заданной ширины/высоты по длине морфоствора.

•Высота графы, м - размер уточняется с клавиатуры, с учетом масштаба съемки и вертикального масштаба профиля в равных долях откладывается слева и справа от линии морфоствора в плане, вверх и вниз от линии Уровень воды - в профиле.

Группа Пикетаж

•Выбор объекта - в поле параметра можно выбрать один из интервалов для редактирования.

•Длина интервала, м - указанное значение можно редактировать для всех интервалов, кроме последнего или единственного.

•ПК начала - указано пикетажное положение начала интервала. Его можно редактировать для всех интервалов.

•ПК конца - указано пикетажное положение конца интервала. Его можно редактировать для всех интервалов, кроме последнего или единственного.

•Направление пикетажа - выбор настройки Прямой или Обратный открыт для любого интервала.

•Причина рублености - данные о причине рублености не редактируются, всегда Создана пользователем.

Группа Общие параметры

Шаг пикетажа - выбор значения шага из выпадающего списка. По умолчанию принято 100 м.

Метод Интервалы пикетажа в таблице

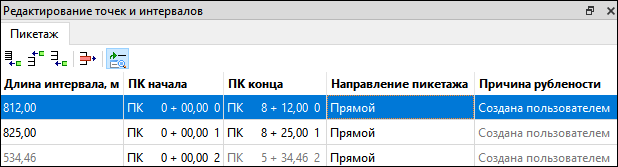

По кнопке открывается паркуемая панель Редактирование точек и интервалов с таблицей для ввода и редактирования данных.

Все параметры, перечисленные выше, доступны в таблице, за исключением общего параметра Шаг пикетажа.
