Диалог предназначен для расчета удельного сцепления С, угла внутреннего трения Ф и модуля деформации грунта Е. Характеристики определяются согласно СП 22.13330.2016 - Основания зданий и сооружений, Приложение А "Нормативные значения прочностных и деформационных характеристик грунтов".
Диалог вызывается командой Расчет СФЕ по таблицам СП 22.13330 меню Геостатистика.

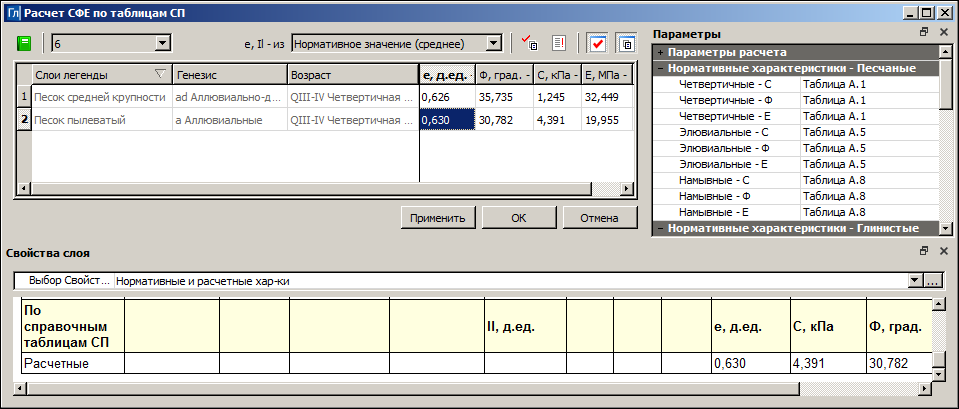

Общий вид диалога:
Таблица диалога
Строка таблицы − это один слой легенды из активного проекта План геологический. В таблице присутствуют только слои одного выбранного ИГЭ. В панели Свойства слоя отображаются характеристики выбранного слоя, полученные из различных расчетов геостатистики.
Столбцы таблицы разделены вертикальным разделителем на две группы. В левой группе таблицы размещены параметры слоя легенды: наименование слоя, № ИГЭ, геоиндекс, грунт, генезис, возраст, материнские породы и тип слоя. Параметры не редактируются. Правая группа таблицы содержит столбцы с исходными и расчетными характеристиками (не свойствами).
Состав столбцов всегда постоянный. Перемещение столбцов из группы в группу запрещено. Столбцы можно перемещать вправо/ влево внутри группы, скрывать/отображать видимость.
Для визуального отличия сохраненных и несохраненных исходных значений при редактировании данных фон ячейки изменяется на фон измененных значений (см. панель Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
Для отображения несоответствия исходных данных и результатов расчета при редактировании расчетных значений фон ячейки изменяется на фон несовпадающих значений (см. панель Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Работа с ИГЭ. Открывает диалог Геологическая легенда на вкладке ИГЭ. По применению изменений, выполненных в диалоге, таблица слоев и проб перестраивается по новой конфигурации ИГЭ - Слои. |
|
Комбобокс Выбор ИГЭ для расчета со списком всех ИГЭ геолегенды. |
|
Комбобокс Выбор рассчитанных исходных значений для заполнения исходных значений у соответствующих характеристик. Эти значения заполняются из параметра слоя легенды Нормативные и расчетные хар-ки, если для данного слоя предварительно был выполнен расчет Нормативные и расчетные значения. Выбор значения в комбобоксе активизирует кнопку Применить. |
|
Кнопка Выполнить расчет. Выполняется расчет для текущей конфигурации таблицы cлоев (выбранного ИГЭ) и параметров построения. Заполняются расчетные характеристики. Ячейкам с Фоном измененных значений и с Фоном несовпадающих значений возвращается исходный фон. Ячейкам, в которых значения рассчитать не удалось, присваивается Фон ошибок и предупреждений. |
|
Кнопка Показать Протокол. Открывает протокол выполненного расчета для выбранного в таблице слоя. Протокол можно открыть в Редакторе ведомостей (по кнопке Открыть в Редакторе ведомостей) и отредактировать. Протокол можно сохранить в формате HTM/ HTML или XLS/ XLSX по кнопке Сохранить. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/ отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Свойства слоя". Управляет отображением (скрыть/ отобразить) паркуемой панели Свойства слоя. Панель отображает одно cвойство выбранного cлоя легенды. По кнопке |
Панель Параметры
В панели параметров выполняются следующие настройки:
•Параметры расчета. Из выпадающих палитр выбираются цвета фона ячеек измененных и несовпадающих значений, ошибок и предупреждений.
•Нормативные характеристики. Вызов по кнопке
справочного диалога для каждой характеристики (при определенном сочетании параметров расчета).
•Настройка протокола. Вод текста основного заголовка протокола и выбор шрифта протокола.
Кнопка Применить - применяет внесенные изменения без закрытия диалога.
Кнопка ОК - подтверждает внесенные изменения с сохранением данных и закрывает диалог.
По применению:
•В слой легенды в параметр Нормативные и расчетные хар-ки (в раздел По справочным таблицам СП) записываются исходные и расчетные характеристики слоя.
Кнопка Отмена - закрывает диалог без применения внесенных изменений.
