Диалог предназначен для выбора проекта модели существующей дороги (МСД) и полос выбранной модели.
Диалог разделен на окна: в правом отображается окно параметров с выбором проекта МСД и вариантами создания пикетов, в левом - таблица конструктивных полос выбранной МСД.

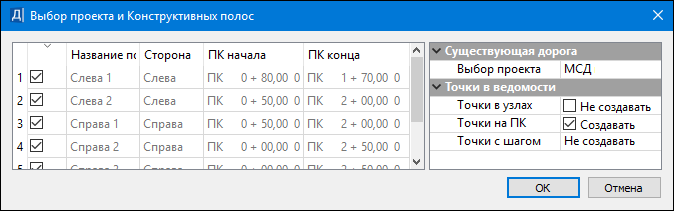

Общий вид диалога:
Последовательность действий:
•В правой части диалога в строке Выбор проекта выберите проект типа Существующая дорога с созданной в нем маской МСД.
•В группе параметров Точки в ведомости заполните параметры:
✓Точки в узлах. Флажок Создавать или Не создавать точки в узлах конструктивной полосы МСД.
✓Точки на ПК. Флажок Создавать или Не создавать на целых ПК (с учетом рублености).
✓Точки с шагом. Флажок Не создавать или значение шага создания точек.
•В левой части диалога отметьте флажками необходимые конструктивные полосы выбранной модели существующей дороги.
