Диалог предназначен для работы с пробами выработок активного плана геологического - формирования реестра проб: создания, редактирования, удаления, формирования паспорта проб и чертежа условных обозначений.
Диалог вызывается командой Таблица проб меню Геостатистика.

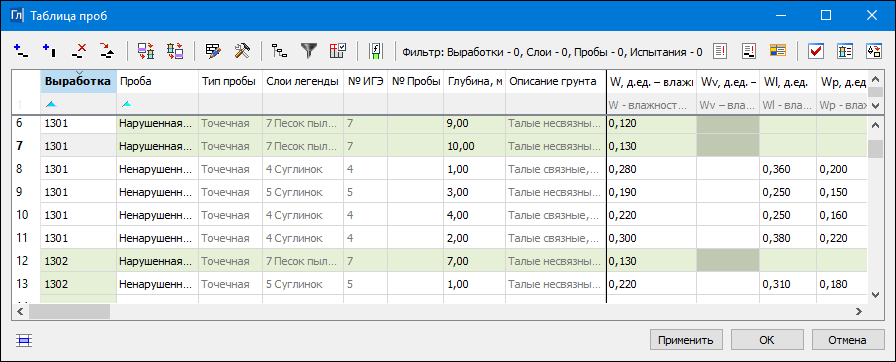

Общий вид диалога:
Диалог содержит таблицу проб выработок активного проекта План геологический, панель с параметрами паспорта, протокола и параметрами чертежа инженерно-геологических характеристик проб, панель просмотра выработок, а также панель инструментов с кнопками для работы с пробами.
Кнопки в нижней левой части таблицы проб
/
кнопки отключения / включения Режима группового выбора строк для применения к ним некоторых команд, например Удалить или Паспорт пробы.
Таблица диалога
Строка таблицы − это проба выработки (существующая или создаваемая, которая будет добавлена в выработку по применению).
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо и влево, кроме перемещения из группы в группу, скрывать/отображать.
Столбцы в левой группе таблицы − это паспорт пробы. Эти столбцы присутствуют всегда:
•Выработка. Выработка плана геологического, которой принадлежит проба. Возможно создание выработки или выбор выработки в диалоге, содержащем все выработки плана геологического. Новая проба без выработки не будет создана.
•Проба. Проба выработки − существующая или создаваемая. Выбор объекта геологического классификатора в диалоге Открыть объект "Проба точечная" или Открыть объект "Проба интервальная". Проба со значением Не определено не допускается (не будет создана или будет удалена при применении построения). При изменении пробы значения свойств сохраняются, если такие же есть у новой пробы.
•Тип пробы. Информационный параметр. Тип пробы (Точечная или Интервальная) выработки.
•Слои легенды и № ИГЭ. Информационные параметры слоя легенды, которому принадлежит проба выработки. Для точечной пробы, находящейся на границе слоев, это параметры верхнего слоя. Для интервальной пробы - параметры слоя, расположенного сверху от нижней границы интервала пробы. Если нижняя граница интервала пробы совпадает с границей слоев, − параметры верхнего слоя.
•№ пробы. Параметр пробы. Значения могут быть одинаковыми или отсутствовать.
•Глубина, м. Для точечной пробы одно редактируемое значение, для интервальной - два. Не допускается создание более одной точечной пробы на одной глубине в одной выработке. Не допускается пересечение интервалов интервальных проб в одной выработке.
•Описание грунта. Из характеристик грунта, определенных в панели Характеристики грунта формируется строка из столбца Значение характеристики: характеристики, определенные для пробы; характеристики и их последовательность в соответствии с настройкой в диалоге Настройка описания грунта (диалог Настройка столбцов).
Столбцы (переменные) в правой группе таблицы - это свойства и испытания, назначенные данному типу пробы в геологическом классификаторе. Наличие столбцов зависит от настроек фильтров на отображение проб.
•Свойства. Заголовки свойств соответствуют их именам. Тип и формат свойства такие, как и у соответствующего объекта геологического классификатора. Ячейки, соответствующие свойствам, которые не назначены данному типу пробы в геологическом классификаторе, не редактируются (выделены темным цветом).
•Грансостав. Фиксированная группа столбцов с результатами испытания Грансостав. Наличие столбцов с фракциями, пересчет значений и заголовки столбцов определяются в диалоге Настройка фракций грунта (диалог Настройка столбцов). Значения грансостава информационные. Если Содержание не равно 100 %, все значения отображаются красным шрифтом. В диалоге Настройка столбцов столбцы представлены строкой Грансостав в группе Гранулометрический состав. Флажок в диалоге предназначен для управления видимостью всего блока столбцов грансостава.
Примечание При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Создать точечную пробу. Создает новую строку в таблице с параметром Тип пробы = Точечная. Кнопка Создать интервальную пробу. Создает новую строку в таблице с параметром Тип пробы = Интервальная. Открывается диалог Выбор выработки для выбора (из списка всех выработок плана геологического) или создания (по кнопке Создать выработку – создается новая выработка, для которой можно задать координаты X,Y, Отметку Н. Другие параметры присваиваются по умолчанию. Затем эта выработка будет присутствовать в списке при следующих сеансах работы с пробами, без возможности редактирования имени и координат. Если координаты выработки совпадают с существующей или другой создаваемой, новые выработки добавятся только в список выработок без координат. |
|
Кнопка Удалить пробу. Активна, если в таблице выделена строка с пробой. Удаляет выбранную пробу после утвердительного ответа на запрос. |
|
Кнопка Назначить пробе объект КГ "Проба". Открывает диалог Назначение объекта ГК "Проба". Примечание Во избежание фатальных результатов рекомендуется отфильтровать таблицу перед изменением проб. |
|
Кнопка Импорт проб из файла. Предназначена для дополнения таблицы пробами из файла. Открывает диалог Открыть файл для выбора файла одного из форматов: XML (см. подробнее Импорт проб из файла XML), XLS (см. подробнее Импорт проб из файла XLS) или CSV (текстовый файл). |
|
Кнопка Экспорт проб в файл. Предназначена для сохранения данных выбранных проб из таблицы в файл формата XLS. Кнопка активна, если в таблице выбрана проба. |
|
Кнопка Редактор геологического Классификатора. Открывает диалог Редактор геологического Классификатора. |
|
Кнопка Настройки системы. Открывает диалог Настройки системы, состоящий из двух разделов: Классификация грунтов и Свойства проб - Настройка расчетов. |
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в легенде, таблица проб перестраивается. |
|
Кнопка Колонка выработки. Открывает диалог Колонка выработки. По применению изменений, выполненных в колонке, таблица проб перестраивается. |
|
Кнопка Группировка строк. Открывает диалог Группировка строк. |
|
Кнопка Фильтр на отображение строк. Открывает диалог Фильтр на отображение строк. |
|
Кнопка Настройка столбцов. Открывает диалог Настройка столбцов. |
|
Кнопка Значения свойств в столбце. Активна, если в таблице выбрана ячейка какого-либо свойства числового типа. Открывает диалог Значения - "Имя Свойства". |
|
|
|
Кнопка Показать Протокол. Открывает протокол Таблица проб с текущей конфигурацией таблицы проб. Протокол можно открыть в Редакторе ведомостей (по кнопке Открыть в Редакторе ведомостей) и отредактировать. Протокол можно сохранить в формате HTM/ HTML или XLS/ XLSX по кнопке Сохранить. |
|
Кнопка Показать Паспорт пробы. Активна, если в таблице выделено не менее одной строки с пробой. Открывает протокол со всеми данными выбранной пробы (или нескольких выбранных проб). Протокол можно открыть в Редакторе ведомостей (по кнопке Открыть в Редакторе ведомостей) и отредактировать. |
|
Кнопка Создать Чертеж ИГ характеристик проб. Создает чертеж условных обозначений. Кнопка активна, если выбран шаблон типа Пробы - ИГ характеристики (параметр Выбранные шаблоны в панели параметров). После нажатия на кнопку построение Таблица проб закрывается, происходит формирование чертежа и переход в чертежную модель. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/ отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Просмотр выработки". Управляет отображением (скрыть/ отобразить) паркуемой панели Просмотр выработки. Данные в панели отображаются, если выбрана одна или несколько строк одной выработки в столбце Выработки. |
|
Кнопка Панель "Испытания пробы". Управляет отображением (скрыть/ отобразить) паркуемой панели Испытания пробы для выбранной в таблице пробы. |
|
Кнопка Панель "Характеристики грунта". Управляет отображением (скрыть/ отобразить) паркуемой панели Характеристики грунта. |
Текст отображает состояние настроек
Панель Параметры
В панели параметров выбираются вариант (вертикальный или горизонтальный) и заголовок (текст и шрифт) паспорта пробы, выполняются настройки отображения информации в протоколе, выбирается шаблон чертежа условных обозначений, задаются настройки для чертежа условных обозначений.
Выбор шаблона происходит в диалоге Список объектов "Шаблон чертежа условных обозначений", который вызывается из параметра Выбранные шаблоны по кнопке
.
Тексты свойств, участвующих в расчетах, и форматы чисел задаются в диалоге Настройка Свойств, который вызывается из параметра Настройка Свойств диалога Настройка столбцов.
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК подтверждает внесенные изменения с актуализацией проб и закрывает диалог.
Кнопка Отмена закрывает диалог без применения внесенных изменений.
