Диалог предназначен для выполнения расчета статистических показателей слоя легенды по Модулю деформации, определяемому в испытании.
Диалог вызывается командой Испытание расклинивающим дилатометром меню Полевые испытания.

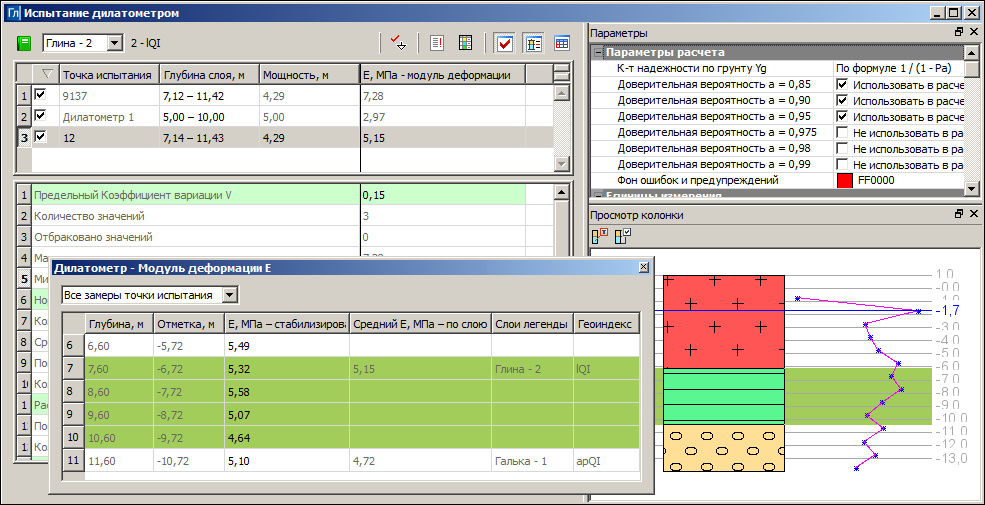

Общий вид диалога:
Диалог содержит таблицу интервалов выбранного слоя (верхняя часть), таблицу нормативных значений, паркуемые панели Параметры, Просмотр колонки, Дилатометр - Модуль деформации Е (об управлении паркуемыми панелями см. здесь), а также панель инструментов с кнопками команд.
Таблица интервалов выбранного слоя
Строка таблицы − это один интервал слоя легенды, присутствующий в колонке литологии точки испытания, у которой есть замеры испытания на этом интервале. Колонка литологии выбирается по настройке: из ОГМ в точке испытания, из ближайшей выработки - с синхронизацией по глубине (выработка перемещается вверх/ вниз на отметку ТИ) или из выбранной выработки - с синхронизацией по глубине (выработка перемещается вверх/вниз на отметку ТИ).
В таблице присутствуют интервалы только одного слоя, выбранного в комбобоксе Слой легенды для расчета. Если у слоя нет замеров на интервале, соответствующая ему строка не отображается в таблице.
Слои легенды с "дырками" присутствуют в таблице как несколько строк.
Если в плане геологическом нет слоев, точек испытания с замерами дилатометра, таблица пустая.
При выделении строки соответствующие ей замеры и интервал в колонке литологии и таблице испытания выделяются цветом.
Столбцы слева − параметры интервалов выбранного слоя легенды (информационные):
•Флажок Участвует в расчете/ Не участвует в расчете – для нормативных и расчетных характеристик.
•Точка испытания – Имя точки испытания с замерами дилатометра – для выбранного слоя.
•Глубина слоя, м – кровля - подошва слоя.
•Мощность, м - мощность интервала слоя.
Столбцы справа − расчетные столбцы ф/м характеристик (заполняются по кнопке Выполнить расчет) − все информационные:
•E, МПа - модуль деформации − среднее значение исходных замеров Е (в таблице испытания) по интервалу слоя. Ед. изм. принимается из параметра расчета Ед. изм. – модуль деформации.
Исходные значения испытания Дилатометр - Модуль деформации Е − присутствуют и редактируются в панели Показания прибора, при этом динамически определяются и все расчетные характеристики.
Таблица нормативных значений
Первая строка предназначена для ввода уточняющего параметра Предельный Коэффициент вариации V.
Остальные параметры расчетные, заполняются по кнопке Выполнить расчет и не редактируются.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Работа с Легендой. Открывает диалог Геологическая легенда с запросом на применение изменений (если есть не примененные изменения). |
|
|
|
Кнопка Выполнить расчет для всех Слоев. Расчет выполняется для всех слоев легенды, которые можно рассчитать согласно параметрам построения. По нажатию кнопки: –происходит расчет и заполнение ф/м характеристик для выбранного слоя легенды по формуле: E, МПа - модуль деформации - среднее значение исходных замеров Е в таблице испытания по интервалу слоя; –происходит расчет и заполнение нормативных и расчетных значений для выбранного слоя легенды. Если значение Коэффициента вариации V превысило Предельный Коэффициент вариации V, этой ячейке присваивается фон ошибок и предупреждений. |
|
Кнопка Показать Протокол Нормативных и Расчетных значений − по объекту. Открывает протокол со статистикой по всему объекту. Кнопка становится активной после выполнения расчета по кнопке |
|
Кнопка Чертеж колонки. Создает чертежную модель колонки для выбранной точки испытания на основе шаблона чертежа колонки. Кнопка становится активной после успешного выполнения расчета по кнопке Данные: –Паспортные данные из точки испытания и выработки или интерполированной колонки ОГМ, откуда берется литология: если из ОГМ, то создается виртуальная выработка, которая заполняет координаты и даты; если литология из выработки, ее паспортные данные не меняются, происходит смещение по вертикали. –Колонка литологии – из выработки или ОГМ. Если литология из выработки, ее отметки границ слоев будут изменены, так как выработка смещается по вертикали. –Верхний установившийся УГВ – из точки испытания или выработки или ОГМ – по настройке, где задаются грунтовые воды. Отображается только первый УГВ. –Испытание – ступени, исходные значения Е, средние по слою значения Е – из точки испытания. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/ отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Просмотр выработки". Управляет отображением (скрыть/отобразить) паркуемой панели, аналогичной панели Просмотр выработки. Панель отображает литологическую колонку и верхний установившийся УГВ. Справа – схематичный график модуля деформации Е из таблицы испытания. Выбранный в комбобоксе слой легенды выделяется цветом, выбранный интервал слоя (строка в таблице) выделяется цветом. |
|
Кнопка Дилатометр - Модуль деформации Е. Управляет отображением (скрыть/отобразить) одноименной паркуемой панели. В комбобоксе панели выбор: Все замеры точки испытания / Замеры выбранного слоя. Замеры (строки), соответствующие выбранному в комбобоксе слою легенды, выделяется цветом, замеры (строки) интервала слоя (строки в верхней таблице ТИ) выделяются цветом. |
Комбобокс
Панель Параметры
Группы параметров Параметры расчета, Единицы измерения, Протокол Нормативных и Расчетных значений и Чертеж колонки не связаны с выбранными в таблице точками испытания.
Группа параметров Точка испытания отображает параметры одной или нескольких выбранных в таблице ТИ.
В группе параметров Характеристики прибора из одноименного параметра вызывается диалог Характеристики прибора, выбирается Номер прибора. При выборе номера прибора соответствующие ему параметры заполняются автоматически. При редактировании этих параметров номер прибора не меняется.
По кнопке Применить − в ТИ записываются все измененные исходные значения; в слой легенды, в параметр Нормативные и расчетные хар-ки записываются новые строки.
Кнопка ОК − аналогично кнопке применения с закрытием диалога.
Кнопка Отмена − закрывает диалог без внесения изменений в ТИ.
