Диалог предназначен для определения характеристик штамповых испытаний отдельных точек испытания типа Статическими нагрузками и общей статистики по ИГЭ.
Диалог вызывается одноименной командой меню Полевые испытания.

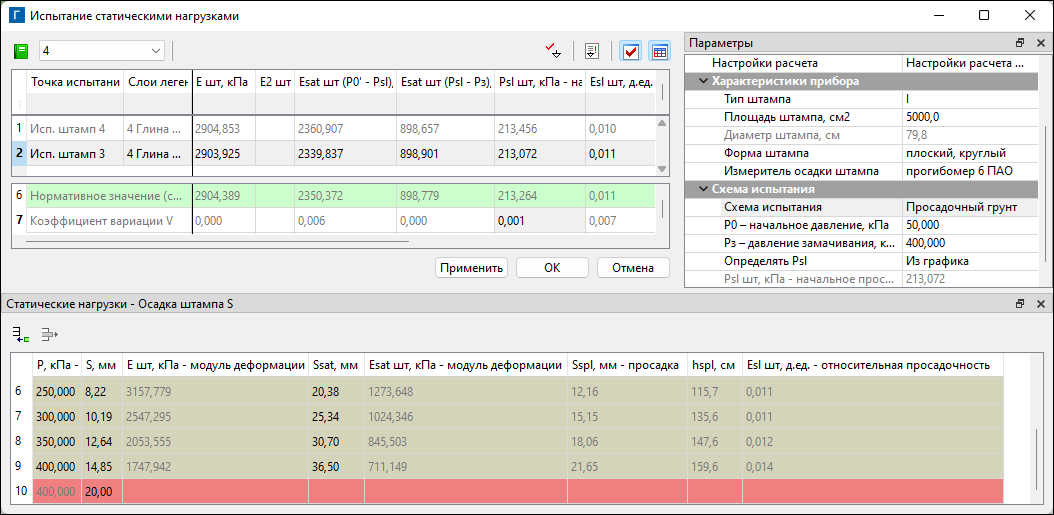

Общий вид диалога:
Диалог содержит таблицу ТИ выбранного ИГЭ, таблицу нормативных значений, паркуемые панели Параметры, Статические нагрузки - Осадка штампа S (об управлении паркуемыми панелями см. здесь), а также панель инструментов с кнопками команд.
Таблица ТИ выбранного ИГЭ
Строка таблицы − это точка испытания статическими нагрузками (штампом), существующая в активном плане геологическом.
В таблице присутствуют ТИ только одного, выбранного ИГЭ. ТИ без слоя легенды в таблицу не попадают (например, отсутствует 3D-модель геологии или не создана ОГМ). ). Точки испытания, слои которых выбраны вручную из легенды, попадут в расчет, только если выбрана Модель геологии = План геологический.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо и влево, кроме перемещения из группы в группу, скрывать / отображать.
Столбцы в левой группе таблицы − это паспортные характеристики ТИ, информационные.
•Флажок Участвует в расчете / Не участвует в расчете − для таблицы нормативных и расчетных значений. Для пустых значений снимается автоматически.
•Остальные столбцы соответствуют параметрам ТИ.
Столбцы в правой группе таблицы − это расчетные характеристики ТИ, информационные.
Расчетные характеристики для схемы испытания Непросадочный грунт:
✓Е шт - модуль деформации при первичной нагрузке.
✓Е2 шт - модуль деформации при вторичной нагрузке.
Расчетные характеристики для схемы испытания Просадочный грунт:
✓Е шт - модуль деформации при естественной влажности.
✓Еsat шт (P0' - Psl) - модуль деформации в водонасыщенном состоянии - в диапазоне Р0' – Psl.
✓Еsat шт (Psl - Pз) - модуль деформации в водонасыщенном состоянии - в диапазоне Рsl – Pз.
✓Psl шт - начальное просадочное давление.
✓Esl шт - относительная просадочность.
Таблица нормативных значений
Расчет нормативных значений выполняется только для модуля деформации Е.
•Предельный Коэффициент вариации V − редактируемый параметр, предназначенный для ввода уточняющего значения.
•Остальные параметры − расчетные, заполняются по кнопке Выполнить расчет.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Работа с Легендой. Открывает диалог Геологическая легенда с запросом на применение изменений, выполненных в таблице расчета (если есть не примененные изменения). |
|
|
|
Кнопка Выполнить расчет для выбранного ИГЭ. Выполняет расчет модуля деформации Е для ТИ выбранного ИГЭ, заполняются нормативные и расчетные значения.. Если значение Коэффициента вариации V превысит Предельный Коэффициент вариации V, этой ячейке присваивается фон ошибок и предупреждений. Результаты расчетов попадают в таблицу ИГЭ. |
|
Кнопка Показать Протокол по точке испытания. Открывает протокол для выбранной ТИ. Данные протокола отображаются в панели показаний прибора Статические нагрузки - Осадка штампа S, если выбрана ТИ. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
Кнопка Статические нагрузки - Осадка штампа S. Управляет отображением (скрыть/отобразить) одноименной паркуемой панели. |
Комбобокс
Панель Параметры
•Параметры расчета
✓К-т надежности по грунту Yg. Выбор формулы расчета: 1/(1-Ра) или 1 Ра.
✓Доверительная вероятность α. Флажок Использовать в расчете или Не использовать в расчете. Каждый параметр управляет наличием в таблице соответствующих строк: Показатель точности среднего значения Ра − при α =; Коэффициент надежности по грунту Yg − при α =; Расчетное значение − при α =.
✓Сохранение свойств в Слои – параметр открывает диалог Сохранение свойств в Слои, в котором выбираются расчетные характеристики, значения которых по применению будут записаны в свойства слоев.
✓Фон ошибок и предупреждений. Из выпадающей палитры выбирается цвет фона ячеек, которые рассчитать невозможно.
•Нормативные характеристики. В параметрах куста вызываются справочные диалоги для определения различных характеристик расчета. В расчете диалоги информационные, их редактирование осуществляется в разделяемом ресурсе Настройки расчета Штампа.
✓Коэффициент К1 – значение задается вручную в Настройке.

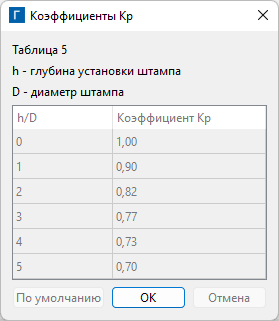

✓Коэффициент Кр – определяется в зависимости от
глубины установки штампа h и диаметра штампа.
|

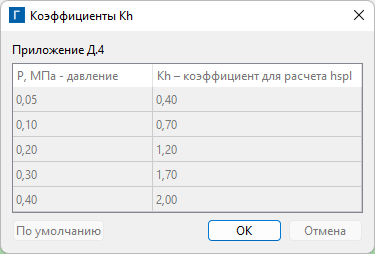

✓Коэффициент Кh – определяется в зависимости от ступени давления P.
|

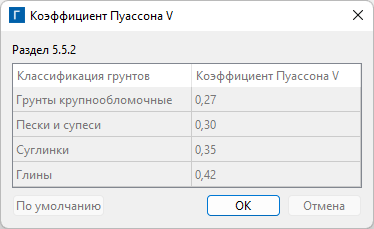

✓Коэффициент Пуассона V – определяется в зависимости от классификации грунтов.
|
•Настройка протокола. В группе параметров задается текст заголовка протокола, шрифт и шаблон чертежа колонки для схематической конструкции установки штампа.
•Группа параметров Точка испытания отображает параметры одной или нескольких выбранных в таблице ТИ.
•В параметре Настройки расчета выбирается объект разделяемых ресурсов Настройки расчета Штампа, содержащий все необходимые для выполнения расчета свойства и нормативные характеристики.
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК применяет внесенные изменения и закрывает диалог.
Кнопка Отмена закрывает диалог без внесения изменений в ТИ.
По применению в слой легенды, в свойства слоя записываются значения характеристик, выбранных в диалоге Сохранение свойств в Слои. Запись происходит в легенду того проекта, который выбран в ТИ как "Модель геологии" (План геологический или 3D-модель).
