Диалог предназначен для выполнения расчета удельного сопротивления срезу для слоя в конкретной точке испытания (Тип испытания = Вращательным срезом), в том числе, расчет статистических показателей для одного ИГЭ.
Диалог вызывается одноименной командой меню Полевые испытания.

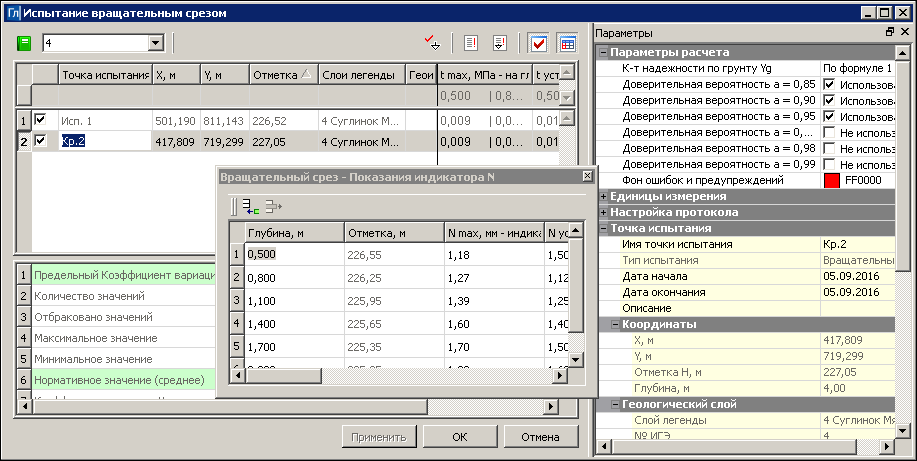

Общий вид диалога:
Диалог содержит таблицу ТИ выбранного ИГЭ, таблицу нормативных значений, паркуемые панели Параметры, Вращательный срез - Показания индикатора N (об управлении паркуемыми панелями см. здесь), а также панель инструментов с кнопками команд.
Таблица ТИ выбранного ИГЭ
Строка таблицы − это точка испытания вращательным срезом (крыльчаткой), существующая в активном плане геологическом.
В таблице присутствуют ТИ только одного, выбранного ИГЭ. ТИ без слоя легенды в таблицу не попадают (например, не создана ОГМ, ОГМ несплошная).
В проекте запрещаются точки с одинаковыми X, Y и H. Допускаются ТИ с одинаковыми X и Y, но разными H.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо и влево, кроме перемещения из группы в группу, скрывать/отображать.
Столбцы в левой группе таблицы − это паспортные характеристики ТИ, информационные.
•Флажок Участвует в расчете / Не участвует в расчете − для нормативных и расчетных значений t max и t уст.
•Остальные столбцы соответствуют параметрам ТИ.
Столбцы в правой группе таблицы − это исходные и расчетные характеристики ТИ, информационные.
Расчетные характеристики - t max, ед. изм. - на глубинах и t уст, ед. изм. - на глубинах.
Исходные значения Показания индикатора N от глубины присутствуют и редактируются в панели показаний прибора Вращательный срез - Показания индикатора N.
Таблица нормативных значений
Расчет нормативных значений выполняется только для t max и t уст - по ступеням.
•Предельный Коэффициент вариации V − редактируемый параметр, предназначенный для ввода уточняющего значения.
Остальные параметры − расчетные, заполняются по кнопке Выполнить расчет.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Работа с Легендой. Открывает диалог Геологическая легенда с запросом на применение изменений, выполненных в таблице расчета (если есть не примененные изменения). |
|
|
|
Кнопка Выполнить расчет для выбранного ИГЭ. Выполняет расчет удельного сопротивления срезу для ТИ выбранного ИГЭ, заполняются нормативные и расчетные значения. Если значение Коэффициента вариации V превысит Предельный Коэффициент вариации V, этой ячейке присваивается фон ошибок и предупреждений. Результаты расчетов попадают в таблицу ИГЭ. |
|
Кнопка Показать Протокол по объекту. Открывает журнал полевых испытаний методом вращательного среза по всему объекту с результатами испытаний во всех ТИ выбранного ИГЭ. |
|
Кнопка Показать Протокол по точке испытания. Открывает протокол для выбранной ТИ. Данные протокола отображаются в панели показаний прибора Вращательный срез - Показания индикатора N, если выбрана ТИ. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/ отобразить) паркуемой панели параметров. |
|
Кнопка Вращательный срез - Показания индикатора N. Управляет отображением (скрыть/отобразить) одноименной паркуемой панели. |
Комбобокс
Панель Параметры
Группы параметров Параметры расчета, Единицы измерения, Коэффициенты в расчете, Настройка протокола не связаны с выбранными в таблице точками испытания.
Группа параметров Точка испытания отображает параметры одной или нескольких выбранных в таблице ТИ.
В группе параметров Характеристики прибора из одноименного параметра вызывается диалог Характеристики прибора, выбирается Номер прибора. При выборе Номера прибора соответствующие ему параметры заполняются автоматически. При редактировании этих параметров Номер прибора не изменяется.
По кнопке Применить в ТИ записываются все измененные исходные значения.
Кнопка ОК − применяет изменения в ТИ и закрывает диалог.
Кнопка Отмена − закрывает диалог без внесения изменений в ТИ.
