<< Нажмите, чтобы обновить оглавление >> Навигация:  »Страница главного уровня« Диалог Выделение Слоев легенды

Диалог предназначен для определения компонентов слоев легенды на основе исходных свойств проб.

Диалог вызывается командой Выделение слоев легенды меню Геостатистика.

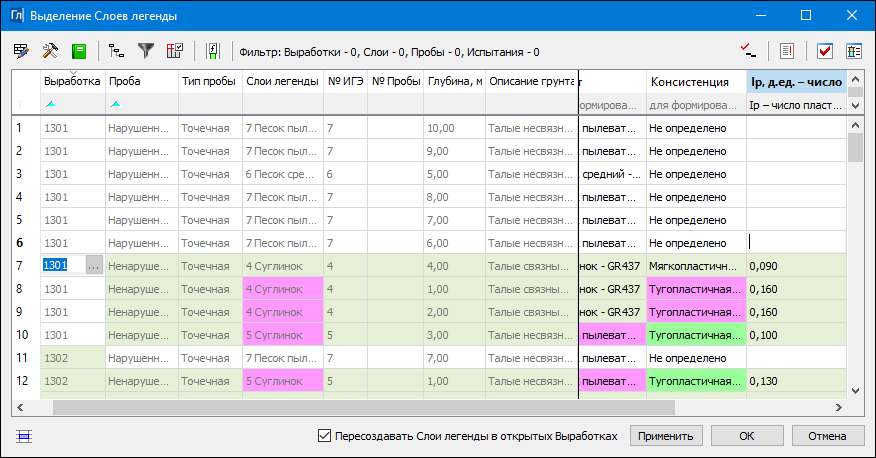

Общий вид диалога:

Диалог содержит таблицу проб выработок активного проекта План геологический, панель с параметрами расчета, настройками для новых слоев в выработках, нормативными физико-механическими характеристиками и настройками протокола, а также панель инструментов с кнопками команд.

Кнопки в нижней левой части таблицы проб

/ − кнопки отключения/ включения режима группового выбора строк для применения к ним некоторых команд.

Таблица диалога

Строка таблицы − это существующая проба выработки.

Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо/влево, кроме перемещения из группы в группу, скрывать/отображать.

Столбцы в левой группе таблицы − это паспорт пробы. В данном построении они не редактируются.

Столбцы в правой группе таблицы − расчетные компоненты слоя и свойства (исходные − для расчета компонента). При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.

Параметр Настройка слоев легенды (в окне параметров в группе Параметры расчета) управляет:

–видимостью столбцов таблицы Компоненты Слоя; для каждого компонента можно задать: для формирования слоя (хотя бы у одного компонента должна быть такая настройка, иначе не произойдет выделение слоев легенды, по такому компоненту произойдет новое выделение слоев), для описания слоя (по такому компонент произойдет выделение интервалов этого компонента) или не используется (по такому компоненту расчет не выполняется, кроме Группы грунтов);

–видимостью столбцов таблицы Свойства, необходимых для выполнения расчета компонента слоя;

–наличием параметров Нормативные ф/м характеристики, необходимых для расчета компонента слоя;

–наличием и видимостью столбцов Компоненты Слоя, Свойства, параметрами Нормативные ф/м характеристики, заданными в диалоге Настройка дополнительных Компонентов слоя.

Настройка слоев легенды, выполненная в данном построении, заменяет текущую настройку слоев легенды плана геологического.

•Свойства доступны для редактирования. Два заголовка столбцов Свойств формируются с учетом единиц измерения, заданных в разделе Свойства проб - Настройка расчетов диалога Настройки системы, и имени соответствующего объекта геоклассификатора. Ячейки, соответствующие свойствам, не назначенным данной пробе в геологическом классификаторе, не редактируются (выделены темным цветом).

При редактировании фона ячейки изменяется на фон измененных значений (см. панель Параметры). После выполнения расчета возвращается первоначальный фон ячейки.

•Компоненты слоя легенды доступны для редактирования. Второй заголовок столбцов указывает на участие компонента в настройке слоя легенды. Для каждой ячейки доступен выбор соответствующего объекта геоклассификатора.

При редактировании расчетных значений фон ячейки изменяется на фон измененных значений, а фон ячейки Слои легенды - на фон несовпадающих значений (см. панель Параметры). После выполнения расчета возвращается первоначальный фон ячеек.

Панель инструментов диалога

Панель инструментов содержит следующие кнопки:

Панель Параметры

В панели параметров выполняются настройки параметров расчета:

•Настройка слоев легенды. Вызов диалога Настройка слоев легенды.

•Настройка дополнительных Компонентов слоя. Вызов диалога Настройка дополнительных Компонентов слоя.

•Определение Группы грунтов. Выбор варианта Сначала по грансоставу или Сначала по Ip и II,

•Описание слоя. Выбор варианта Формировать для новых слоев, Формировать для всех слоев или Не формировать.

•а также фонов значений, настройки для новых слоев выработок, единицы измерения, нормативные ф/м характеристики (из каждого параметра вызывается диалог со справочной таблицей), настройки протокола. Тексты свойств, участвующих в расчетах, и форматы чисел задаются в диалоге Настройка Свойств, который вызывается из параметра Настройка Свойств диалога Настройка столбцов.

Выполнение расчетов

•По кнопке Выполнить расчет:

•Открывается Протокол расчета с рассчитываемыми компонентами, исходными параметрами, рассчитываемыми параметрами, значениями и описанием ошибок для каждой пробы. Протокол можно сохранить.

•Происходит новое выделение Слоев и ИГЭ.

•В таблице Выделение Слоев легенды появляется следующая цветовая схема:

✓Проба: если у пробы по ее рассчитанным характеристикам не совпадает группа грунта Мерзлые / Талые по сравнению с настройками системы, ячейкам присваивается фон несовпадающих значений.

✓Глубина: если точечная проба находится внутри или на границе интервальной, ячейкам присваивается фон несовпадающих значений.

✓Компонент слоя:

▪новому компоненту, который ранее имел значение Не определено, присваивается фон новых значений;

▪компоненту, не совпадающему со своим существующим значением, присваивается фон несовпадающих значений;

▪компоненту, который невозможно рассчитать, и параметр При невозможности расчета = Сохранять существующее значение, присваивается фон исходных значений;

▪компоненту, который невозможно рассчитать, и параметр При невозможности расчета = Присваивать "Не определено" , присваивается фон несовпадающих значений.

✓Слои легенды: если не совпадает со своим существующим значением, присваивается фон несовпадающих значений.

Кнопка Применить − применяет внесенные изменения без закрытия диалога.

Кнопка ОК − применяет внесенные изменения и закрывает диалог.

По применению:

–в выработках (с учетом флажка Пересоздавать Слои легенды в открытых Выработках) происходит новое формирование интервалов компонентов слоя и новое выделение слоев легенды в соответствии с Настройкой слоев легенды;

–в геолегенде

–применяется новая Настройка слоев легенды;

–Слои легенды с учетом ИГЭ: используемые в выработках и не участвующие в расчетах или участвующие, но сохранившиеся, не изменяются в геолегенде и выработках; свободные слои остаются свободными или становятся используемыми (если совпадут по компонентам слоя с рассчитанными); новые рассчитанные слои проходят в геолегенде сравнение по компонентам слоя и ИГЭ. Для каждой пробы точечной или интервальной анализируется ее существующее положение в выработке. На новом рассчитанном интервале в колонке:

–если существует единственный слой, совпадающий с новым слоем по компонентам, интервалу присваивается этот существующий слой из легенды. По настройке Формировать для всех слоев такому слою создается описание;

–если существует несколько слоев и один из них совпадает с новым слоем по компонентам, интервалу присваивается этот существующий слой из легенды. По настройке Формировать для всех слоев такому слою создается описание.

–если существует несколько слоев и несколько из них совпадают с новым слоем по компонентам (но с разными ИГЭ), интервалу присваивается один из этих существующих слоев, наибольший по мощности. По настройке Формировать для всех слоев такому слою создается описание.

–если существует один или несколько слоев, не совпадающих по компонентам, создается новый слой и новый ИГЭ. По настройке Формировать для всех слоев / Формировать для новых слоев такому слою создается описание.

–если нет существующих слоев, создается новый слой и новый ИГЭ. По настройке Формировать для всех слоев / Формировать для новых слоев такому слою создается описание.

В одном сеансе, если создается несколько интервалов с одинаковыми компонентами, все они заполняются одним новым слоем, а не несколькими.

В разных сеансах создается новый набор слоев, существующие в легенде слои не используются.

–формирование описания слоя: по настройке (для всех или для новых) в геолегенде удаляется описание этих слоев и формируется строка из расчетных значений характеристик, выбранных в параметре Настройка слоев легенды - Для формирования слоя. Описание слоев, присутствующих в легенде, но не участвующих в расчете, не изменяется.

–формирование имени ИГЭ: если в диалоге Настройки системы (раздел Слои легенды – Настройка заполнения параметров) задано При автоматическом создании Слоев = Не заполнять параметры, то создаются новые ИГЭ с именами по порядку: 1, 2, 3 и т. д.

Кнопка Отмена − закрывает диалог без применения внесенных изменений.
