Диалог предназначен для определения правил выделения дополнительного компонента слоя:
–Выбор объектов ГК в качестве значений компонента.
–Задание диапазона значений расчетного свойства для этого компонента.
Свойство для расчета (только числового типа) выбирается в диалоге Настройка дополнительных Компонентов слоя.

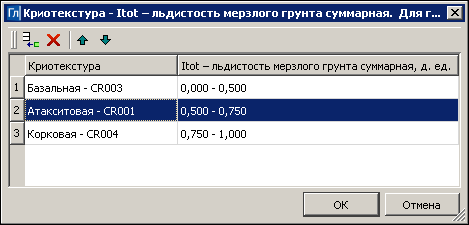

Вид диалога:
Кнопки локальной панели инструментов
Кнопка
− Добавить объект Компонента слоя предназначена для добавления объекта ГК. Выбор одинаковых объектов не допускается.
Кнопка
− Удалить объект Компонента слоя удаляет выбранную строку.
Кнопки
и
− Переместить объект Компонента слоя вверх/ вниз меняют местами выбранный объект ГК с расположенным выше/ ниже. Сама строка при этом не перемещается.
Столбцы таблицы
Первый столбец − объекты ГК, выбранные в диалоге, который вызывается по кнопке
.
Второй столбец − диапазон значений для данной характеристики. Тип и формат числа − из расчетного свойства.
При задании значений открывается таблица для задания минимального и максимального значений. Для первой и последней строк по умолчанию присваиваются значения 0 и 1, промежуточные значения синхронизированы между собой. При добавлении или удалении строк соседние значения автоматически пропорционально пересчитываются.
По кнопке ОК − диалог закрывается с применением изменений, внесенных в диалог.
По кнопке Отмена − диалог закрывается без применения внесенных изменений.
