Диалог предназначен для расчета
физико-механических свойств проб на основе исходных свойств проб.
•Число пластичности •Показатель текучести •Полная влагоемкость грунта •Коэффициент водонасыщения •Плотность сухого (скелета) грунта •Плотность грунта с учетом взвешивающего действия воды •Пористость грунта •Коэффициент пористости •Коэффициент пористости мерзлого грунта •Влажность мерзлого грунта за счет порового льда •Влажность мерзлого грунта за счет ледяных включений •Концентрация порового раствора •Суммарная льдистость мерзлого грунта •Льдистость грунта за счет видимых ледяных включений •Льдистость мерзлого грунта за счет порового льда •Степень заполнения пор льдом и незамерзшей водой •Коэффициент размягчаемости в воде для скальных грунтов •Тангенс угла внутреннего трения |
|---|
Для определения ф/м свойств у каждой пробы должен присутствовать набор характеристик, необходимых для расчета.
Диалог вызывается командой Расчеты ф/м свойств меню Геостатистика.

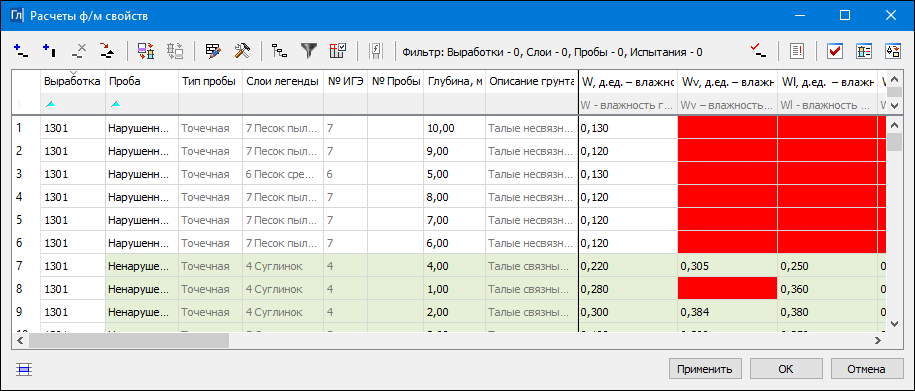

Общий вид диалога:
Диалог содержит таблицу проб выработок активного проекта План геологический, панель с параметрами расчета и параметрами протокола, а также панель инструментов с кнопками команд.
Кнопки в нижней левой части таблицы проб
/
− кнопки отключения / включения Режима группового выбора строк для применения к ним некоторых команд.
Таблица диалога
Строка таблицы − это существующая проба выработки, у которой соответствующий ей объект геоклассификатора выбран в диалоге Настройки системы в качестве Пробы в расчетах/ Для талых грунтов или Для мерзлых грунтов в разделе Свойства проб - Настройка расчетов.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо и влево, кроме перемещения из группы в группу, скрывать/ отображать.
Столбцы в левой группе таблицы присутствуют всегда, это паспорт пробы. В данном построении они не редактируются.
Столбцы в правой группе таблицы − это свойства пробы, необходимые для расчетов. Их наличие зависит от пробы и настройки столбцов (диалог Настройка столбцов). При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
В данном расчете присутствуют столбцы с исходными и расчетными данными пробы. Два заголовка столбцов свойств формируются с учетом единиц измерения, заданных в разделе Свойства проб - Настройка расчетов диалога Настройки системы, и имени соответствующего объекта геоклассификатора. Одни и те же данные могут быть исходными и расчетными. Расчетные заполняются по кнопке Выполнить расчет. Ячейки, соответствующие свойствам, не назначенным данной пробе в геоклассификаторе, не редактируются (выделены темным цветом).
При редактировании исходных данных фон ячейки изменяется на Фон измененных значений (см. панель Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
При редактировании расчетных значений фон ячейки изменяется на Фон несовпадающих значений (см. панель Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Создать точечную пробу. Создает новую строку в таблице с параметром Тип пробы = Точечная. Кнопка Создать интервальную пробу. Создает новую строку в таблице с параметром Тип пробы = Интервальная. Открывается диалог Выбор выработки для выбора (из списка всех выработок плана геологического) или создания (по кнопке Создать выработку создается новая выработка, для которой можно задать координаты X, Y, Отметку Н. Другие параметры присваиваются по умолчанию. Затем эта выработка будет присутствовать в списке при следующих сеансах работы с пробами, без возможности редактирования имени и координат). Если координаты выработки совпадают с существующей или другой создаваемой выработкой, новые выработки добавятся только в список выработок без координат. |
|
Кнопка Удалить пробу. Активна, если в таблице выделена строка с пробой. Удаляет выбранную пробу после утвердительного ответа на запрос. |
|
Кнопка Назначить пробе объект КГ "Проба". Открывает диалог Назначение объекта ГК "Проба". Примечание Во избежание фатальных результатов рекомендуется отфильтровать таблицу перед изменением проб. |
|
Кнопка Импорт проб из файла. Предназначена для дополнения таблицы пробами из файла. Открывает диалог Открыть файл для выбора файла одного из форматов: XML (см. подробнее Импорт проб из файла XML), XLS (см. подробнее Импорт проб из файла XLS) или CSV (текстовый файл). |
|
Кнопка Экспорт проб в файл. Предназначена для сохранения данных выбранных проб из таблицы в файл формата XLS. Кнопка активна, если в таблице выбрана проба. |
|
Кнопка Редактор геологического Классификатора. Открывает диалог Редактор геологического Классификатора. |
|
Кнопка Настройки системы. Открывает диалог Настройки системы, состоящий из двух разделов: Классификация грунтов и Свойства проб - Настройка расчетов. |
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в легенде, таблица проб перестраивается. |
|
Кнопка Колонка выработки. Открывает диалог Колонка выработки. По применению изменений, выполненных в колонке, таблица проб перестраивается. |
|
Кнопка Группировка строк. Открывает диалог Группировка строк. |
|
Кнопка Фильтр на отображение строк. Открывает диалог Фильтр на отображение строк. |
|
Кнопка Настройка столбцов. Открывает диалог Настройка столбцов. |
|
Кнопка Значения свойств в столбце. Активна, если в таблице выбрана ячейка какого-либо свойства числового типа. Открывает диалог Значения - "Имя Свойства". |
|
|
|
Кнопка Выполнить расчет. Запускает расчет для текущей конфигурации таблицы проб и параметров построения. Если расчет какого-либо свойства выполнить невозможно, открывается протокол Выполнение расчета - ошибки с описанием первой ошибки для каждого не рассчитанного свойства. Соответствующие расчетные и исходные ячейки выделяются фоном ошибок и предупреждений (см. панель Параметры). При этом расчетное свойство сохраняет свое предыдущее значение, таким образом можно рассчитать следующие свойства на основе этого некорректного. Протокол создается в следующих случаях: у столбца со свойством вручную отключена видимость; в Настройках системы не назначено свойство, необходимое для расчета; свойство назначено, отсутствуют пробы в Настройках системы, отсутствует в пробе (не назначено в геоклассификаторе); у свойства не соответствует тип значений. |
|
Кнопка Показать Протокол. Открывает протокол Расчеты ф/м свойств с текущей конфигурацией таблицы проб. Протокол можно открыть в Редакторе ведомостей (по кнопке Открыть в Редакторе ведомостей) и отредактировать. Протокол можно сохранить в формате HTM/ HTML или XLS/ XLSX по кнопке Сохранить. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/ отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Просмотр выработки". Управляет отображением (скрыть/ отобразить) паркуемой панели Просмотр выработки. Данные в панели отображаются, если выбрана одна или несколько строк одной выработки в столбце Выработки. |
|
Кнопка Панель "Характеристики грунта". Управляет отображением (скрыть/ отобразить) паркуемой панели Характеристики грунта. |
Текст отображает состояние настроек
Панель Параметры
В панели параметров выполняются настройки следующих параметров:
•Параметры расчета
✓Дополнительные расчеты ф/м свойств. Отображает количество дополнительных расчетов. По кнопке
вызывается диалог Дополнительные расчеты ф/м свойств для выбора свойств и создания формул расчета.
В соответствии с этим в таблице Расчеты ф/м свойств появятся соответствующие столбцы свойств, в диалоге Настройка столбцов сформируется группа Дополнительные расчетные Свойства со всеми расчетными и исходными свойствами. Если свойство из основных расчетов присутствует в дополнительных, оно переместится в группу дополнительных.
✓tgФ - угла внутреннего трения. Флажок Определять в расчете или Не определять.
✓В расчете Мерзлых проб. Варианты расчета проб, которые в Настройках системы классифицированы "Для мерзлых грунтов":
▪Использовать Мерзлые свойства. В расчете будут использованы "мерзлые" исходные характеристики: Плотность мерзлого грунта Pf, Влажность грунта суммарная Wtot, Коэффициент пористости мерзлого грунта ef.
▪Использовать Талые свойства. В расчете будут использованы "талые" исходные характеристики: Плотность грунта P, Влажность грунта естественная W, Коэффициент пористости e.
✓Фон … . Настройка фона ячеек для измененных и несовпадающих значений, ошибок и предупреждений.
•Настройки протокола. Настройки вывода и отображения информации в протоколе.
Тексты свойств, участвующих в расчетах, и форматы чисел задаются в диалоге Настройка Свойств, который вызывается из параметра Настройка Свойств диалога Настройка столбцов.
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК подтверждает внесенные изменения с актуализацией проб и закрывает диалог.
Кнопка Отмена закрывает диалог без применения внесенных изменений.
