Диалог Расчет прочности и сжимаемости

Диалог предназначен для расчета удельного сцепления С, угла внутреннего трения Ф и модуля деформации грунта Е.

Диалог вызывается командой Расчет прочности и сжимаемости меню Геостатистика.

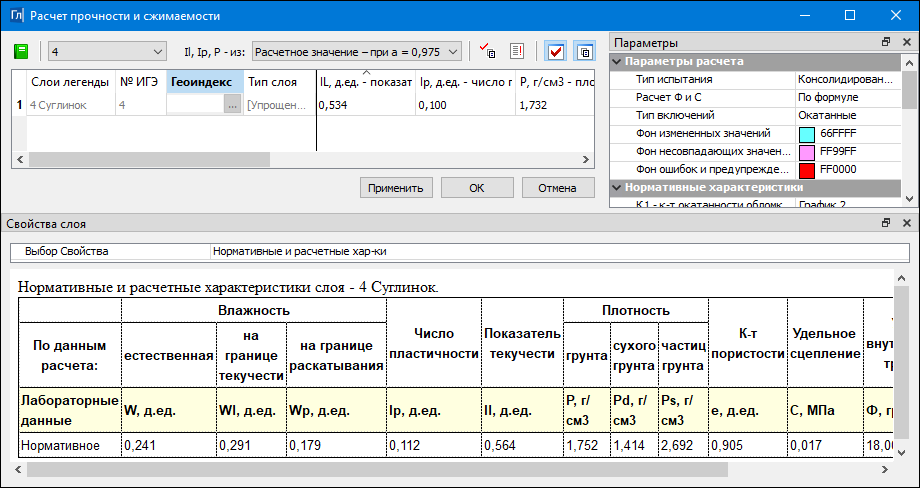

Общий вид диалога:

16_Geologya_rasch_proch_sz

Таблица диалога

Строка таблицы − это один слой легенды из активного проекта План геологический. В таблице присутствуют только слои одного выбранного ИГЭ. Для выбранной строки отображается одно свойство слоя − в панели Свойства слоя.

Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо и влево, кроме перемещения из группы в группу, скрывать/отображать.

Столбцы в левой группе таблицы − параметры Слоя легенды: Слой легенды, № ИГЭ, Геоиндекс и Тип слоя. Не редактируются.

Столбцы в правой группе таблицы − это исходные и расчетные характеристики (не свойства). Состав столбцов всегда постоянный.

При редактировании исходных данных фон ячейки изменяется на фон измененных значений (см. панель Параметры) − для различения сохраненных и несохраненных значений. После выполнения расчета возвращается первоначальный фон ячейки.

При редактировании расчетных значений фон ячейки изменяется на фон несовпадающих значений (см. панель Параметры) − для отображения несоответствия исходных данных и результатов расчета. После выполнения расчета возвращается первоначальный фон ячейки.

При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.

Панель инструментов диалога

Панель инструментов содержит следующие кнопки:

	Кнопка Работа с ИГЭ. Открывает диалог Геологическая легенда на вкладке ИГЭ. По применению изменений, выполненных в диалоге, таблица слоев и проб перестраивается по новой конфигурации ИГЭ - слои.
Комбобокс Выбор ИГЭ для расчета со списком всех ИГЭ геолегенды.
Комбобокс Выбор рассчитанных исходных значений для заполнения исходных значений у соответствующих характеристик. Эти значения заполняются из параметра слоя легенды Нормативные и расчетные хар-ки, если для данного слоя предварительно был выполнен расчет Нормативные и расчетные значения. Выбор значения в комбобоксе активизирует кнопку Применить.
	Кнопка Выполнить расчет. Выполняется расчет для текущей конфигурации таблицы слоев (выбранного ИГЭ) и параметров построения. Заполняются расчетные характеристики. Ячейкам с фоном измененных значений и с фоном несовпадающих значений возвращается исходный фон. Ячейкам, в которых значения рассчитать не удалось, присваивается фон ошибок и предупреждений.
	Кнопка Показать Протокол. Открывает протокол Расчет прочности и сжимаемости. Протокол можно открыть в Редакторе ведомостей (по кнопке Открыть в Редакторе ведомостей) и отредактировать. Протокол можно сохранить в формате HTM/ HTML или XLS/ XLSX по кнопке Сохранить.
	Кнопка Панель "Параметры". Управляет отображением (скрыть/ отобразить) паркуемой панели параметров.
	Кнопка Панель "Свойства слоя". Управляет отображением (скрыть/ отобразить) паркуемой панели Свойства слоя. Панель отображает одно свойство выбранного слоя легенды. По кнопке вызывается диалог Открыть объект "Свойство слоя и горизонта" для выбора свойства из геоклассификатора. При выборе в комбобоксе позиции Нормативные и расчетные хар-ки панель отображает соответствующий параметр слоя легенды, а не свойство. Содержимое области просмотра панели не редактируется, но может быть выделено и скопировано в буфер.

Панель Параметры

В панели параметров выполняются следующие настройки:

•Параметры расчета

✓Выбирается Тип испытания, способ расчета Ф и С, Тип включений.

•Нормативные характеристики

✓Вызов по кнопке справочного диалога для каждой характеристики (при определенном сочетании параметров расчета).

•Настройка протокола

✓Выбор варианта протокола (горизонтальный или вертикальный) и настройки отображения информации в протоколе.

Кнопка Применить - применяет внесенные изменения без закрытия диалога.

Кнопка ОК - подтверждает внесенные изменения с актуализацией проб и закрывает диалог.

По применению:

•В слой легенды в параметр Нормативные и расчетные хар-ки (в раздел ДальНИИС) записываются "свои" строки (все исходные и расчетные характеристики).

Кнопка Отмена - закрывает диалог без применения внесенных изменений.
