Диалог предназначен для расчета ф/м Свойств проб на основе исходных испытаний проб.
Диалог вызывается командой Расчеты испытаний меню Геостатистика.

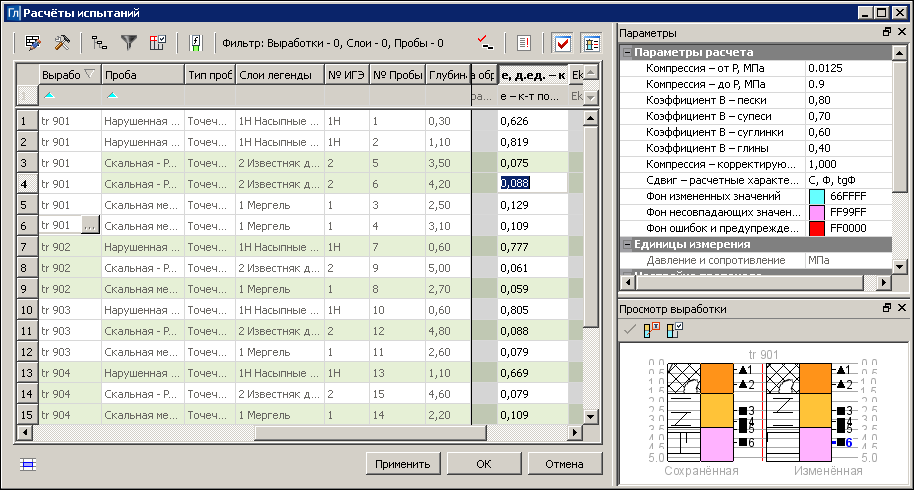

Общий вид диалога:
Диалог содержит таблицу проб выработок активного проекта План геологический, панель с параметрами расчета и параметрами протокола, а также панель инструментов с кнопками команд.
Кнопки в нижней левой части таблицы проб
/
− кнопки отключения / включения режима группового выбора строк для применения к ним некоторых команд.
Таблица диалога
Строка таблицы − это существующая проба выработки, у которой соответствующий ей объект геоклассификатора выбран в диалоге Настройки системы в качестве Пробы в расчетах/ Для талых грунтов или Для мерзлых грунтов в разделе Свойства проб - Настройка расчетов.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо и влево, кроме перемещения из группы в группу, скрывать/отображать.
Столбцы в левой группе таблицы присутствуют всегда, это паспорт пробы. В данном построении они не редактируются.
Столбцы в правой группе таблицы − это Свойства и Испытания, необходимые для расчетов. Их наличие далее зависит от пробы и настройки столбцов (диалог Настройка столбцов). При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
В данном расчете присутствуют столбцы с исходными и расчетными данными. Два заголовка столбцов свойств формируются с учетом единиц измерения, заданных в разделе Свойства проб - Настройка расчетов диалога Настройки системы, и имени соответствующего объекта геоклассификатора. Заголовки столбцов испытаний соответствуют именам объектов геоклассификатора. Одни и те же данные могут быть исходными и расчетными. Расчетные заполняются по кнопке Выполнить расчет. Ячейки, соответствующие свойствам и испытаниям, не назначенным данной пробе в геоклассификаторе, не редактируются (выделены темным цветом).
При редактировании исходных данных фон ячейки изменяется на фон измененных значений (см. панель Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
При редактировании расчетных значений фон ячейки изменяется на фон несовпадающих значений (см. панель Параметры). После выполнения расчета возвращается первоначальный фон ячейки.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Редактор геологического Классификатора. Открывает диалог Редактор геологического Классификатора. |
|
Кнопка Настройки системы. Открывает диалог Настройки системы, состоящий из двух разделов: Классификация грунтов и Свойства проб - Настройка расчетов. |
|
Кнопка Группировка строк. Открывает диалог Группировка строк. |
|
Кнопка Фильтр на отображение строк. Открывает диалог Фильтр на отображение строк. |
|
Кнопка Настройка столбцов. Открывает диалог Настройка столбцов. Расчет для скрытых расчетных столбцов выполнен не будет. |
|
Кнопка Значения свойств в столбце. Активна, если в таблице выбрана ячейка какого-либо свойства числового типа. Открывает диалог Значения - "Имя Свойства". |
|
|
|
Кнопка Выполнить расчет. Запускает расчет для текущей конфигурации таблицы проб и параметров построения. Если расчет какого-либо свойства выполнить невозможно, открывается протокол Выполнение расчета - ошибки с описанием первой ошибки для каждого не рассчитанного испытания. Соответствующие расчетные и исходные ячейки выделяются фоном ошибок и предупреждений (см. панель Параметры). При этом расчетное свойство сохраняет свое предыдущее значение, таким образом, можно рассчитать следующие свойства на основе этого некорректного. Протокол создается в следующих случаях: отсутствуют пробы; у столбца со свойством вручную отключена видимость; в настройках системы не назначено свойство или испытание, необходимое для расчета; свойство или испытание, назначенное в настройках системы, отсутствует в пробе (не назначено в геоклассификаторе); при расчете Сдвиговые испытания - в испытании Сдвиг введено менее 3-х значений; при расчете Компрессионные испытания - у пробы не классифицирован грунт в диалоге Настройки системы; у свойства не соответствует тип значений; у испытания не соответствует тип ступеней или значений. |
|
Кнопка Показать Протокол. Открывает протокол с текущей конфигурацией таблицы проб. Протокол можно открыть в Редакторе ведомостей (по кнопке Открыть в Редакторе ведомостей) и отредактировать. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Просмотр выработки". Управляет отображением (скрыть/отобразить) паркуемой панели Просмотр выработки. Данные в панели отображаются, если выбрана одна или несколько строк одной выработки в столбце Выработки. |
Панель Параметры
В панели выполняются настройки параметров расчета и отображения информации в протоколе, выбор единиц измерения.
Тексты свойств, участвующих в расчетах, и форматы чисел задаются в диалоге Тексты Свойств в протоколе, который вызывается из параметра Настройка Свойств группы Настройка протокола по кнопке
.
Кнопка Применить - применяет внесенные изменения без закрытия диалога.
Кнопка ОК - подтверждает внесенные изменения с актуализацией проб и закрывает диалог.
Кнопка Отмена - закрывает диалог без применения внесенных изменений.
