Диалог предназначен для расчета статистических "химических" Свойств грунтов.
У каждой пробы должен присутствовать набор характеристик, необходимых для расчета.
Диалог вызывается командой Расчет агрессивности грунта меню Геостатистика.

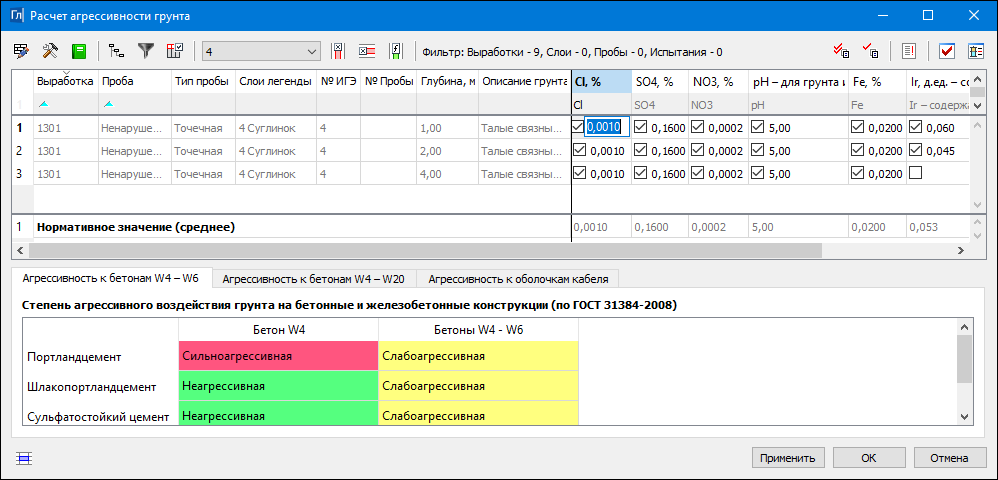

Общий вид диалога:
Диалог содержит таблицу слоев и проб выработок активного проекта План геологический одного ИГЭ, таблицу с нормативными значениями и таблицу химических показателей, панель с параметрами расчета и настройками протокола, а также панель инструментов с кнопками команд.
Кнопки в нижней левой части таблицы слоев и проб
/
− кнопки отключения / включения Режима группового выбора строк для применения к ним некоторых команд.
Таблица слоев и проб
Строка таблицы − это существующая проба выработки, у которой соответствующий ей объект геоклассификатора выбран в диалоге Настройки системы в качестве Пробы в расчетах/ Для талых грунтов или Для мерзлых грунтов в разделе Свойства проб - Настройка расчетов.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо/влево, кроме перемещения из группы в группу, скрывать/отображать.
Столбцы в левой группе таблицы присутствуют всегда, это паспорт пробы. В данном построении они не редактируются.
Столбцы в правой группе таблицы − это Свойства и Испытания пробы, необходимые для расчетов. Их наличие зависит от пробы и настройки столбцов (диалог Настройка столбцов). При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
–В данном расчете присутствуют столбцы с исходными данными пробы. Два заголовка столбцов Свойств формируются из настроек диалога Настройки системы (если назначено соответствие) и имени соответствующего объекта геоклассификатора. Ячейки с установленным флажком Участвуют в расчете, если флажок снят - Не участвуют в расчете. Нередактируемые (выделены темным цветом) и пустые ячейки Не участвуют в расчете.
–При изменении состояния флажка и после редактирования ячейке присваивается Фон измененных значений.
–После выполнения расчета возвращается исходный фон ячейки.
Таблица нормативных значений
Располагается под таблицей слоев и проб.
Строка таблицы − нормативное значение (среднее).
Ячейки столбцов заполняются по кнопке
Выполнить расчет и не редактируются.
Нормативное значение (среднее) − это среднеарифметическое значение всех ячеек с флажком Участвуют в расчете.
Таблица химических показателей
Располагается под таблицей нормативных значений. Имеет три вкладки (Агрессивность к бетонам W4 − W6, Агрессивность к бетонам W4 − W20, Агрессивность к оболочкам кабеля) с рассчитанными химическими показателями.
После расчета ячейке таблицы присваивается значение, полученное в результате сравнения с нормативным значением из справочных таблиц (приводятся в окне параметров).
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Редактор геологического Классификатора. Открывает диалог Редактор геологического Классификатора. |
|
Кнопка Настройки системы. Открывает диалог Настройки системы, состоящий из двух разделов: Классификация грунтов и Свойства проб - Настройка расчетов. |
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в легенде, таблица проб перестраивается. |
|
Кнопка Колонка выработки. Открывает диалог Колонка выработки. По применению изменений, выполненных в колонке, таблица проб перестраивается. |
|
Кнопка Группировка строк. Открывает диалог Группировка строк. |
|
Кнопка Фильтр на отображение строк. Открывает диалог Фильтр на отображение строк. |
|
Кнопка Настройка столбцов. Открывает диалог Настройка столбцов. Расчет для скрытых расчетных столбцов выполнен не будет. |
|
|
|
Кнопка Отбраковка Свойств и Испытаний. Вызывает диалог Отбраковка - [Имя Свойства или Имя Испытания]. Кнопка активна, если в таблице выбрана ячейка какого-либо Свойства или Испытания. |
|
Кнопка Отбраковка Проб. В строке, соответствующей выбранной Пробе, снимает / устанавливает флажок Участвует в расчете. Кнопка активна, если выбрана любая ячейка Пробы. |
|
Кнопка Значения свойств в столбце. Активна, если в таблице выбрана ячейка какого-либо Свойства числового типа. Открывает диалог Значения - "Имя Свойства". |
|
|
|
Кнопка Выполнить расчет для всех ИГЭ. Выполняет расчет для всех ИГЭ активного плана геологического по текущим настройкам. |
|
Кнопка Выполнить расчет для выбранного ИГЭ. Выполняет расчет для текущей конфигурации таблицы проб и параметров построения. По нажатию на кнопку происходит расчет и заполнение таблицы нормативных значений и таблицы химических показателей для выбранного ИГЭ. Ячейкам с Фоном измененных значений возвращается исходный фон. Ячейкам, в которых значения рассчитать не удалось, присваивается Фон ошибок и предупреждений. Это следующие ситуации: − отсутствуют данные для расчета (пустые значения свойств или сняты флажки Участвуют в расчете); − необходимое для расчетов свойство не назначено в диалоге Настройки системы; − свойство, назначенное в диалоге Настройки системы, отсутствует в пробе (не назначено в геоклассификаторе); − тип Свойства не числовой. |
|
Кнопка Показать Протокол. Открывает выбранный вариант протокола (Сводный протокол, Агрессивность к бетонам W4 − W6, Агрессивность к бетонам W4 − W20, Агрессивность к оболочкам кабеля). Протокол выводится для всех ИГЭ, для которых выполнялся расчет. Протокол можно открыть в Редакторе ведомостей (по кнопке Открыть в Редакторе ведомостей) и отредактировать. Протокол можно сохранить в формате HTM/ HTML или XLS/XLSX по кнопке Сохранить. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Просмотр выработки". Управляет отображением (скрыть/отобразить) паркуемой панели Просмотр выработки. Данные в панели отображаются, если выбрана одна или несколько строк одной выработки в столбце Выработки. |
Комбобокс
Текст отображает состояние настроек
Панель Параметры
В панели параметров выполняются настройки параметров расчета и отображения информации в протоколе, вызываются диалоги со справочными таблицами.
Тексты свойств, участвующих в расчетах, и форматы чисел задаются в диалоге Настройка Свойств, который вызывается из параметра Настройка Свойств диалога Настройка столбцов.
Кнопка Применить применяет внесенные изменения без закрытия диалога.
Кнопка ОК подтверждает внесенные изменения с актуализацией проб и закрывает диалог.
Кнопка Отмена закрывает диалог без применения внесенных изменений.
