Диалог предназначен для расчета статистических показателей свойств.
Диалог вызывается командой Нормативные и расчетные значения меню Геостатистика.

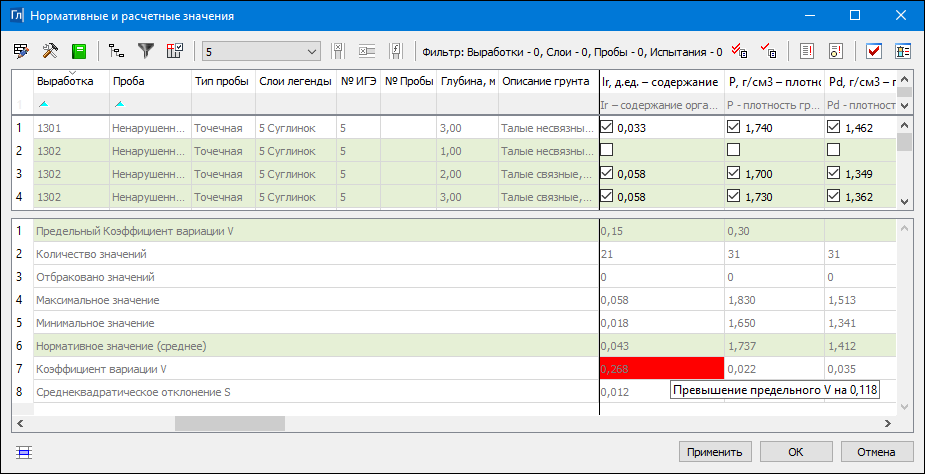

Общий вид диалога:
Диалог содержит таблицу проб выработок активного проекта План геологический одного ИГЭ, таблицу с нормативными и расчетными значениями, панель с параметрами расчета и параметрами протоколов, а также панель инструментов с кнопками команд.
Кнопки в нижней левой части таблицы проб
/
− кнопки отключения / включения Режима группового выбора строк для применения к ним некоторых команд.
Таблица проб
Строка таблицы − это одна проба (объект ГК), существующая в выработке, классифицированная в настройках как мерзлая или талая (но не вода).
В таблице присутствуют пробы только одного ИГЭ, выбранного в комбобоксе Выбор ИГЭ для расчета панели инструментов.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо и влево, кроме перемещения из группы в группу, скрывать/ отображать.
Столбцы в левой группе таблицы присутствуют всегда, это паспорт пробы и информация по выделенному ИГЭ. В данном построении они не редактируются.
Столбцы в правой группе таблицы − это свойства проб, по которым проводится статистическая обработка. Их наличие зависит от пробы и настройки столбцов (диалог Настройка столбцов). При подведении курсора к ячейкам появляются поясняющие всплывающие подсказки.
1-й заголовок столбца − из настроек системы, 2-й заголовок столбца − это имя свойства (объекта ГК). Если в настройках соответствие не назначено, 2-й заголовок пустой.
В данном расчете присутствуют столбцы со всеми свойствами проб. Значения в ячейках с флажком участвуют в расчете, значения в ячейках без флажков не участвуют в расчете. Ячейки без значений (пустые) не участвуют в расчете.
Ячейки, выделенные темным фоном, не участвуют в расчете, данное свойство не назначено пробе в геоклассификаторе.
При редактировании значения ячейки или изменении состояния флажка ячейки фон ячейки изменяется на фон измененных значений (см. панель Параметры).
Состояние флажка (Участвует / Не участвует в расчете) для каждого свойства сохраняется за пробой по применению построения:
–При каждом открытии расчета или обновлении столбцов, если такое свойство присутствует в таблице, значение берется из пробы,
–При каждом открытии расчета или обновлении столбцов, если в таблице новое свойство, ему присваивается Участвует (если есть значение) или Не участвует (если нет значения).
Все ячейки столбца Грансостав имеют флажок отбраковки. По этим столбцам в нижней таблице рассчитывается статистика, но только нормативные значения, без расчетных (те, которые с α).
Таблица с нормативными и расчетными значениями
•Предельный Коэффициент вариации V отображает информационные значения из диалога Настройка Свойств.
Если для свойства не задан Предельный V, то в таблице не будут рассчитаны характеристики:
▪Коэффициент вариации V.
▪Показатели точности среднего значения Pa.
▪Коэффициенты надежности по грунту Yg.
▪Расчетные значения.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Редактор геологического Классификатора. Открывает диалог Редактор геологического Классификатора. |
|
Кнопка Настройки системы. Открывает диалог Настройки системы, состоящий из двух разделов: Классификация грунтов и Свойства проб - Настройка расчетов. |
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в легенде, таблица проб перестраивается. |
|
Кнопка Колонка выработки. Открывает диалог Колонка выработки. По применению изменений, выполненных в колонке, таблица проб перестраивается. |
|
Кнопка Группировка строк. Открывает диалог Группировка строк. |
|
Кнопка Фильтр на отображение строк. Открывает диалог Фильтр на отображение строк. |
|
Кнопка Настройка столбцов. Открывает диалог Настройка столбцов. Расчет для скрытых расчетных столбцов выполнен не будет. |
|
|
|
Кнопка Отбраковка Свойств. Вызывает диалог Отбраковка - [Имя Свойства]. Кнопка активна, если в таблице выбрана ячейка какого-либо свойства или испытания. |
|
Кнопка Отбраковка Проб. В строке, соответствующей выбранной пробе, снимает/ устанавливает флажок Участвует в расчете. Кнопка активна, если выбрана любая ячейка Пробы. |
|
Кнопка Значения свойств в столбце. Активна, если в таблице выбрана ячейка какого-либо Свойства числового типа. Открывает диалог Значения - "Имя Свойства". |
|
|
|
Кнопка Выполнить расчет для всех ИГЭ. Выполняет расчет для всех ИГЭ активного плана геологического по текущим настройкам. |
|
Кнопка Выполнить расчет для выбранного ИГЭ. Выполняет расчет для текущей конфигурации таблицы проб и параметров построения. По нажатию на кнопку происходит расчет и заполнение нормативных и расчетных значений для выбранного ИГЭ. Ячейкам с фоном измененных значений возвращается исходный фон. Отбракованным ячейкам (в поле параметра Статистическая отбраковка проставлен флажок) присваивается фон превышающих значений, и они исключаются из расчета. Если значение Коэффициента вариации V превышает Предельный Коэффициент вариации V, такой ячейке присваивается фон превышающих значений. |
|
Кнопка Показать Протокол статистической обработки активна после выполнения расчета (кнопки Выполнить расчет...) и не зависит от выделенных ячеек. По кнопке открывается приложение для просмотра XLS/XLSX, в котором отображается заполненный протокол на основе выбранного шаблона XLSX. Протокол можно отредактировать и сохранить. Если шаблон не выбран или в шаблоне нет ни одной кодировки для формирования протокола, появляется соответствующее предупреждение. Для выбора шаблона XLSX открывается браузер Открыть файл. После выбора шаблона открывается протокол. Если шаблон не выбран, построение закрывается. Здесь приводятся пояснения к кодировкам шаблона. |
|
Кнопка Показать Протокол Нормативных и Расчетных значений открывает Протокол Нормативных и Расчетных значений рассчитанных ИГЭ. Протокол можно открыть в редакторе по кнопке Открыть в Редакторе ведомостей и отредактировать. Протокол можно сохранить в формате HTM/HTML или XLS/XLSX по кнопке Сохранить. |
|
Кнопка Панель "Параметры" управляет отображением (скрыть/ отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Просмотр выработки" управляет отображением (скрыть/ отобразить) паркуемой панели Просмотр выработки. Данные в панели отображаются, если выбрана одна или несколько строк одной выработки в столбце Выработки. |
Комбобокс
Панель Параметры
В панели параметров выполняются настройки параметров расчета и отображения информации в протоколах (в т. ч. выбор вертикального или горизонтального варианта представления информации).
Пояснения к некоторым параметрам:
Параметры расчета
•Статистическая отбраковка. Автоматическая отбраковка отдельных значений, которые не проходят критерий расчета. Если установлен флажок Использовать в расчете, то после выполнения расчета отбракованным значениям присваивается фон превышающих значений.
•Нормативное значение ф/м свойств. Выбор:
✓По формулам Талых ф/м расчетов. Расчетные ф/м свойства определяются по формулам ф/м характеристик с использованием "талых" исходных свойств: Плотность грунта P, Влажность грунта естественная W, Коэффициент пористости e. Все остальные расчетные характеристики, в том числе исходные, рассчитываются как среднеарифметические.
✓По формулам Мерзлых ф/м расчетов. Расчетные ф/м свойства определяются по формулам ф/м характеристик с использованием "мерзлых" исходных свойств: Плотность мерзлого грунта Pf, Влажность грунта суммарная Wtot, Коэффициент пористости мерзлого грунта ef. Все остальные расчетные характеристики, в том числе исходные, рассчитываются как среднеарифметические.
✓Среднее исходных значений. Все характеристики рассчитываются как среднеарифметические.
✓Средневзвешенное исходных значений. Все характеристики рассчитываются как средневзвешенные с учетом "мощности" интервальных проб.
•К-т надежности по грунту Yg. Выбор формулы расчета: 1/(1-Ра) или 1 Ра.
•Доверительная вероятность α. Флажок Использовать в расчете или Не использовать в расчете. Каждый параметр управляет наличием в таблице соответствующих строк: Показатель точности среднего значения Ра − при α =; Коэффициент надежности по грунту Yg − при α =; Расчетное значение − при α =.
•Сохранение свойств в Слои – параметр открывает диалог Сохранение свойств в Слои выбора характеристик, значения которых по применению будут записаны в свойства слоев. Диалог наполняется свойствами после выполнения расчета.
Протокол статистической обработки
•Шаблон протокола. Выбор шаблона в формате XLSX в браузере Открыть файл в папке ...Templates\Геология - Шаблоны протоколов по месту установки модуля. В поле параметра отображается имя выбранного шаблона.
•Расчетные свойства. Вызов диалога Свойства в протоколе. В поле отображается количество расчетных свойств, выводимых в протокол.
•ИГЭ в протоколе. Вызов диалога ИГЭ в протоколе. В поле отображается количество ИГЭ, выводимых в протокол.
•Значения пустых Свойств. Ввод текста для представления пустых ячеек.
Протокол Нормативных и Расчетных значений
•Заголовок протокола. Ввод текста основного заголовка протокола.
•Вариант протокола. Выбор Вертикальный или Горизонтальный вариант расположения таблиц в протоколе.
•Слои легенды. Управление необходимостью формирования установкой флажка.
•Свойства в протоколе. Вызов одноименного диалога для управления наличием и порядком свойств в протоколе. Таблица диалога заполняется свойствами после выполнения расчета. Отображаются все свойства по факту их расчета в зависимости от настройки фильтров.
•ИГЭ в протоколе. Вызов диалога ИГЭ в протоколе. В поле отображается количество ИГЭ, выводимых в протокол.
•Шрифт. Настройка параметров шрифта протокола.
Тексты свойств, участвующих в расчетах, и форматы чисел задаются в диалоге Настройка Свойств, который вызывается из параметра Настройка Свойств диалога Настройка столбцов.
Кнопка Применить − применяет внесенные изменения без закрытия диалога.
Кнопка ОК − подтверждает внесенные изменения с актуализацией проб и закрывает диалог.
По применению:
•В пробу записываются измененные значения свойств как в таблице проб.
•В слой легенды в параметр Нормативные и расчетные хар-ки записываются в таблицу "свои" строки. Соответствие всех характеристик данного расчета и таблицы задается в диалоге Настройки системы (в разделе Свойства проб - Настройка расчетов).
•В слой легенды, в свойства слоя записываются значения характеристик, выбранных в диалоге Сохранение свойств в Слои.
Кнопка Отмена закрывает диалог без применения внесенных изменений.
