Диалог предназначен для "первичных" расчетов некоторых ф/м свойств проб на основе исходных испытаний проб.
Диалог вызывается командой Испытания проб меню Геостатистика.

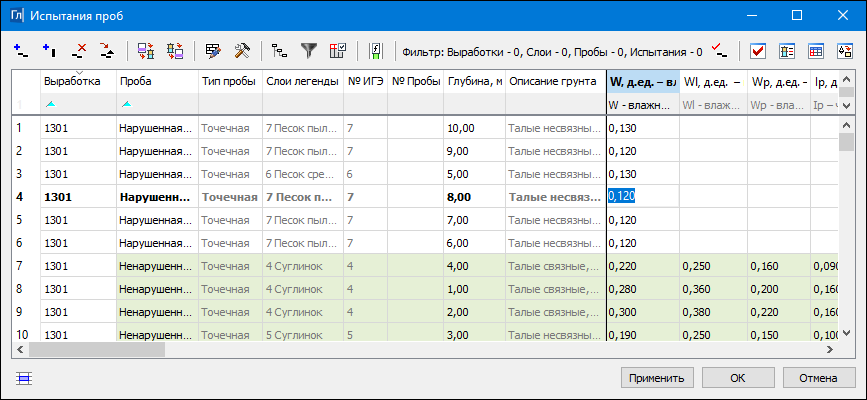

Общий вид диалога:
Диалог содержит таблицу проб выработок активного проекта План геологический, панель с параметрами расчета, единицами измерения, параметрами пробы и протокола активного расчета, панель испытаний пробы, панель просмотра выработки, а также панель инструментов с кнопками для работы с пробами.
Кнопки в нижней левой части таблицы проб
/
− кнопки отключения / включения Режима группового выбора строк для применения к ним некоторых команд, например Удалить или Паспорт пробы.
Таблица диалога
Строка таблицы − это существующая проба выработки, у которой соответствующий ей объект геоклассификатора выбран в диалоге Настройки системы в качестве Пробы в расчетах/ Для талых грунтов или Для мерзлых грунтов в разделе Свойства проб - Настройка расчетов.
Столбцы таблицы разделены вертикальным разделителем на две группы. Столбцы можно перемещать вправо/ влево, кроме перемещения из группы в группу, скрывать/ отображать.
Столбцы в левой группе таблицы − это паспорт пробы. Значения доступны для редактирования. Эти столбцы присутствуют всегда:
•Выработка. Выработка плана геологического, которой принадлежит проба. Возможен выбор выработки в диалоге, содержащем все выработки плана геологического. Новая проба без выработки не будет создана.
•Проба. Проба выработки - существующая или создаваемая. Выбор объекта геологического классификатора в диалоге Открыть объект "Проба точечная" или Открыть объект "Проба интервальная". Проба со значением Не определено не допускается (не будет создана или будет удалена при применении построения). При изменении пробы значения свойств и испытаний сохраняются, если такие же есть у новой пробы.
•Тип пробы. Информационный параметр. Тип пробы (Точечная или Интервальная) выработки.
•Слои легенды и № ИГЭ. Информационные параметры слоя легенды, которому принадлежит проба выработки. Для точечной пробы, находящейся на границе слоев, это параметры верхнего слоя. Для интервальной пробы - параметры слоя, расположенного вверх от нижней границы интервала пробы. Если нижняя граница интервала пробы совпадает с границей слоев, - параметры верхнего слоя.
•№ пробы. Редактируется в таблице.
•Глубина, м. Для точечной пробы одно редактируемое значение, для интервальной - два. Не допускается создание более одной точечной пробы на одной глубине в одной выработке. Не допускается пересечение интервалов интервальных проб в одной выработке.
•Описание грунта. Из характеристик грунта, определенных в Панели "Характеристики грунта" формируется строка из столбца Значение характеристики: характеристики, определенные для пробы; характеристики и их последовательность - в соответствии с настройкой в диалоге Настройка описания грунта (диалог Настройка столбцов).
Столбцы в правой группе таблицы − это расчетные свойства проб от всех вкладок расчетов. Значения всех свойств редактируются. Если в Настройках системы не назначено соответствие, весь столбец отсутствует.
Столбец Грансостав - фиксированная группа столбцов с результатами испытания грансостав. Наличие столбцов с фракциями, пересчет значений и заголовки столбцов определяются в диалоге Настройка фракций грунта (диалог Настройка столбцов). Значения грансостава информационные. Если Содержание не равно 100%, то все значения отображаются красным шрифтом. В диалоге Настройка столбцов столбцы представлены строкой грансостав, в группе Гранулометрический состав. Флажок в диалоге предназначен для управления видимостью всего блока столбцов грансостава.
Примечание После выполнения расчетов у ячеек, значения в которых выделены красным цветом, появляются всплывающие подсказки, поясняющие об отклонении значения от требований ГОСТ.
Панель инструментов диалога
Панель инструментов содержит следующие кнопки:
|
Кнопка Создать точечную пробу. Создает новую строку в таблице с параметром Тип пробы = Точечная. Кнопка Создать интервальную пробу. Создает новую строку в таблице с параметром Тип пробы = Интервальная. Открывается диалог Выбор выработки для выбора (из списка всех выработок плана геологического) или создания (по кнопке Создать выработку – создается новая выработка, для которой можно задать координаты X,Y, Отметку Н. Другие параметры присваиваются по умолчанию. Затем эта выработка будет присутствовать в списке при следующих сеансах работы с пробами, без возможности редактирования имени и координат). Если координаты выработки совпадают с существующей или другой создаваемой, новые выработки добавятся только в список выработок без координат. |
|
Кнопка Удалить пробу. Активна, если в таблице выделена строка с пробой. Удаляет выбранную пробу после утвердительного ответа на запрос. |
|
Кнопка Назначить пробе объект КГ "Проба". Открывает диалог Назначение объекта ГК "Проба". Примечание Во избежание фатальных результатов рекомендуется отфильтровать таблицу перед изменением проб. |
|
Кнопка Импорт проб из файла. Предназначена для дополнения таблицы пробами из файла. Открывает диалог Открыть файл для выбора файла одного из форматов: XML (см. подробнее Импорт проб из файла XML), XLS (см. подробнее Импорт проб из файла XLS) или CSV (текстовый файл). |
|
Кнопка Экспорт проб в файл. Предназначена для сохранения данных выбранных проб из таблицы в файл формата XLS. Кнопка активна, если в таблице выбрана проба. |
|
Кнопка Редактор геологического Классификатора. Открывает диалог Редактор геологического Классификатора. |
|
Кнопка Настройки системы. Открывает диалог Настройки системы, состоящий из двух разделов: Классификация грунтов и Свойства проб - Настройка расчетов. |
|
Кнопка Геологическая легенда. Открывает диалог Геологическая легенда. По применению изменений, выполненных в легенде, таблица проб перестраивается. |
|
Кнопка Колонка выработки. Открывает диалог Колонка выработки. По применению изменений, выполненных в колонке, таблица проб перестраивается. |
|
Кнопка Группировка строк. Открывает диалог Группировка строк. |
|
Кнопка Фильтр на отображение строк. Открывает диалог Фильтр на отображение строк. |
|
Кнопка Настройка столбцов. Открывает диалог Настройка столбцов. |
|
Кнопка Значения свойств в столбце. Активна, если в таблице выбрана ячейка какого-либо свойства числового типа. Открывает диалог Значения - "Имя Свойства". |
|
|
|
Кнопка Выполнить расчет. Выполняется расчет для всех проб и вкладок. Кнопка необходима для пересчета после изменения ед. изм. или ручного редактирования ячеек. Действие кнопки подчиняется параметру Выполнять расчет: Только для проб с испытаниями или Для всех проб. Команда активна всегда, не зависит от выделенных ячеек. |
|
Кнопка Панель "Параметры". Управляет отображением (скрыть/отобразить) паркуемой панели параметров. |
|
Кнопка Панель "Просмотр выработки". Управляет отображением (скрыть/отобразить) паркуемой панели Просмотр выработки. Данные в панели отображаются, если выбрана одна или несколько строк одной выработки в столбце Выработки. |
|
Кнопка Панель "Испытания пробы". Управляет отображением (скрыть/отобразить) паркуемой панели Испытания пробы для выбранной в таблице пробы. |
|
Кнопка Панель "Характеристики грунта". Управляет отображением (скрыть/отобразить) паркуемой панели Характеристики грунта. |
Текст отображает состояние настроек
Панель Параметры
В панели параметров, в зависимости от активной вкладки панели Испытания пробы, задаются параметры расчета и испытания, единицы измерения, параметры пробы, настраиваются параметры протокола активного расчета. Тексты свойств, участвующих в расчетах, и форматы чисел задаются в диалоге Настройка Свойств, который вызывается из параметра Настройка Свойств диалога Настройка столбцов.
Кнопка Применить − записывает новые значения в пробу без закрытия диалога.
Кнопка ОК − записывает новые значения в пробу и закрывает диалог.
Кнопка Отмена − закрывает диалог без применения внесенных изменений.
