Диалог открывается при экспорте проб из таблицы проб в файл XLS.

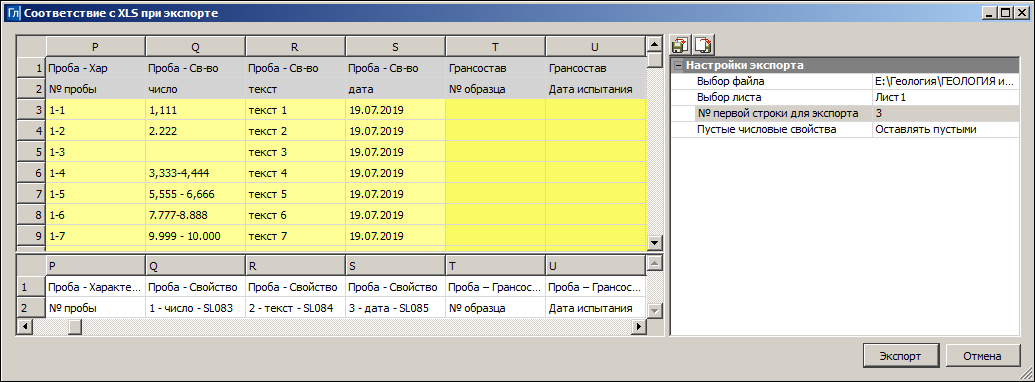

Общий вид диалога:
Диалог содержит окно параметров, область просмотра файла XLS, область кодировки столбцов, кнопки открытия и сохранения схемы соответствия TXT и управления экспортом.
Окно параметров
•Выбор файла − адрес выбранного файла XLS. Вызов диалога Открыть файл для выбора файла XLS.
•Выбор листа − имя листа файла XLS. Выбор листа из списка всех листов файла XLS для отображения содержимого в области просмотра.
•№ первой строки для экспорта − номер строки. Выбор строки, ниже которой будут добавлены строки экспорта.
•Пустые числовые свойства − выбор варианта для пустых значений, экспортируемых из таблицы проб: Присваивать 0 или Оставлять пустыми.
Область просмотра файла XLS
Верхняя часть диалога – это область просмотра одного выбранного листа файла XLS (параметр Выбор листа в окне параметров).
Цветом выделяется столбец, который имеет кодировку (т. е. выбрано значение для экспорта). Выделяются строки от заданной в окне параметров (№ первой строки с данными) и до конца листа. Столбцы, у которых кодировка отсутствует или не полная, цветом не выделяются. По цветам различаются кодировки - выработки и пробы.
Область кодировки столбцов
Нижняя часть диалога – область кодировки столбцов, горизонтальная таблица из 2-х строк со столбцами, синхронными с верхней таблицей.
Кодировка столбцов XLS может выполняться вручную или заполняться автоматически из схемы соответствия TXT.
При заполнении значения (2-й строки) необходимо соблюдать уникальность – в одном сеансе импорта не должно присутствовать двух одинаково закодированных столбцов. При выборе одинаковых значений закодированной остается новая ячейка, а предыдущей присваивается значение Не определено.
При корректно выполненной кодировке столбец в верхней таблице (области просмотра XLS) выделяется фоном.
Особенности кодировки:
–Тип выработки – не кодируется и не экспортируется. Значения свойств выработки экспортируются по своей кодировке.
–Характеристики Выработки: имя трассы, пикет, расстояние от начала трассы, расстояние до трассы. Обычным образом, эти переменные заполняются из куста параметров выработки Пикетная привязка устья. Но если в СНП назначена активная дополнительная система координат по маске и есть проекция выработки на эту маску, то эти переменные заполняются из актуальных координат ДСК.
–Проба - Характеристика - Глубина пробы – используется 1 столбец (от - до) и 1 кодировка, соответственно.
–Проба - Грансостав – не экспортируется Содержание частиц грунта (не фракции, а %, сгруппированные укрупненно и имеющие названия – Галька, Гравий и т. п.
–Проба - Грансостав – не выполняется суммирование крупных фракций, если они выделены в испытании, но отсутствуют в файле XLS.
–Проба – Грансостав – Окатанность частиц – пользователем не назначается соответствие. В ячейку XLS записывается значение параметра Крупнообломочные частицы: Окатанные или Неокатанные.
–Слои легенды – как новые объекты легенды, слои не импортируются, но назначается соответствие между описанием слоя (из файла) и существующим слоем (из легенды плана геологического).
–Горизонты ПВ и Уровни мерзлоты – столбец из файла кодируется, как один объект ГПВ или УМ. Если необходимо импортировать несколько горизонтов, в исходном файле должны быть несколько столбцов с этими разными горизонтами.
Схема соответствия TXT
Открыть схему соответствия TXT. Кнопка открывает диалог Открыть файл для выбора файла со схемой. При открытии схемы вся существующая кодировка заменяется новой, из файла. Закодированные столбцы, которых нет в выбранной схеме, получают значение Не определено. Далее возможно ручное назначение кодировки столбцов.
Сохранить схему соответствия TXT. Кнопка открывает диалог Сохранить как для сохранения схемы соответствия.
По кнопке Экспорт экспортируемые данные записываются в файл XLS и, в качестве результата экспорта, открывается сам файл.
При экспорте Выработки без координат или без отметки никакие данные по Слою легенды и его Компонентам не экспортируются.
Новые строки в файл XLS добавляются от строки, заданной в окне параметров.
В файле XLS ячейки типа Текст, Число, Дата создаются в зависимости от исходных данных в таблице проб. Формат числа и даты в ячейках зависят от исходных данных из таблицы проб.
Оформление (выравнивание, шрифт, границы и т. д.) заполняемых ячеек в файле XLS не изменяется.
Пробы, Слои, Горизонты ПВ, Уровни мерзлоты экспортируются в одни (общие) строки с целью получения компактного файла. При этом соблюдаются глубины, чтобы Пробы находились внутри "своих" Слоев.
По кнопке Отмена происходит отмена экспорта и закрытие диалога.
