Диалог предназначен для выбора модели борта, лотка, упора на конструктивной полосе. Вызывается из диалога Шаблон конструкции для шаблонов дорог.
•Стиль объекта. Имя выбранного линейного стиля с типом Водоотвод. По кнопке
открывается диалога Открыть объект "Стиль объекта" или значение Не определено.
•Модель. Имя 3D-модели из числа доступных для выбранного линейного стиля. По кнопке открывается диалога Выбор модели или значение Не определено.
Если модель выбрана, открываются следующие параметры для привязки модели к полосе.
•Отразить зеркально. Флажок Да - модель разворачивается на 180° относительно точки привязки модели к внутренней или внешней границе полосы.
•Превышение над полосой, м. Превышение объекта над текущей полосой отсчитывается от
точки вставки модели и автоматически корректируется до ближайшего допустимого.

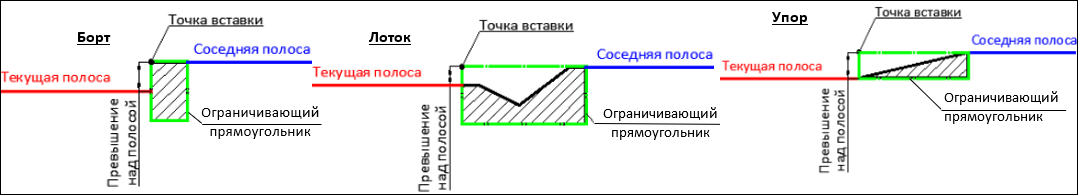

Точка вставки модели определяется программно как ближний к полосе верхний угол прямоугольника, ограничивающего сечение модели борта, лотка, упора:
|
•Превышение над соседней полосой, м. Превышение объекта над соседней полосой отсчитывается от точки вставки модели и автоматически корректируется до ближайшего допустимого.
Минимальное значение превышений = 0,00 м, максимальное - не более высоты выбранного сечения. Значение автоматически корректируется до ближайшего допустимого.
Кнопка ОК закрывает диалог с сохранением параметров борта.
Кнопка Отмена закрывает диалог без сохранения изменений.
