Исходные данные для построения
•Есть ось существующей дороги (СД) и ее конструктивные полосы:
–У полосы нет профиля и невозможно определить глубину слоя в выработке (полоса без профиля - крайняя, поперечник построить невозможно), – конструкция этой полосы определяться не будет.
–У полосы нет профиля, но можно определить глубину слоя в выработке (полоса без профиля - промежуточная, поперечник можно построить по соседним полосам), – конструкция этой полосы будет определена. Если такой полосе будет назначен профиль, она будет участвовать в конструкции СД.
•Есть выбранные выработки с отметками и слоями, расположенные на полосах СД.
–Выработка, расположенная на полосе, используется только в этой полосе.

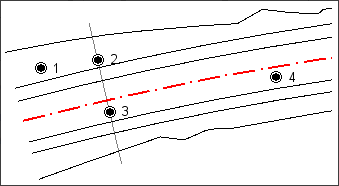

–Выработка, расположенная на оси СД (+/- 1 мм), используется в 2-х полосах от оси.
•Есть настройка соответствия слоя легенды элементу конструкции (см. пояснения к параметрам команды).
•Если в легенде проекта Существующая дорога нет создаваемого слоя, он копируется из легенды проекта План геологический выбранной выработки.
Существующая конструкция полосы СД
•Конструкция удаляется, если в результате работы построения произойдет заполнение этой полосы.
•Конструкция не удаляется, если эта полоса не заполняется.
Соответствие Слоя легенды – элементу конструкции
Варианты расположения настроенных слоев для основания и земполотна в выработке
–В выработке нет настроенных слоев для верхнего строения, основания и земполотна – все слои будут считаться верхним строением и создаваться до указанной глубины. Слой, находящийся на этой глубине, будет создан в модели, слои, расположенные ниже, – нет.
–В выработке есть только слои верхнего строения - верхнее строение создается до нижнего настроенного слоя.
–В выработке нет слоев верхнего строения – выше первого слоя основания или земполотна (если нет основания) – все слои будут считаться верхним строением.
–Есть слои основания, но нет земполотна – основанием будут считаться все слои от первого слоя основания до последнего слоя основания, даже если между ними находятся слои другой полосы. Все слои выше – верхнее строение, а слои ниже игнорируются.
–Есть слои основания и есть слои земполотна – основанием считаются слои от первого слоя основания до первого слоя земполотна. Все слои выше – это верхнее строение. Все слои от первого слоя земполотна до последнего слоя земполотна – это земполотно, даже если между ними находятся слои другой полосы. Все слои ниже игнорируются.
–Есть слои земполотна, но нет основания – земполотном считаются все слои от первого слоя земполотна до последнего слоя земполотна, даже если между ними находятся слои другой полосы. Все слои выше считаются верхним строением, все слои ниже игнорируются.
Определение интервалов и слоев для верхнего строения, основания и земполотна
Общие правила для определения слоев конструкции:
✓на полосе нет выработок – конструкция полосы не изменяется;
✓в выработке не может быть одинаковых смежных слоев;
✓при необходимости создания интервалов их границы располагаются по середине между выработками;
✓колонки выработок анализируются на "одинаковость" слоев сверху вниз;

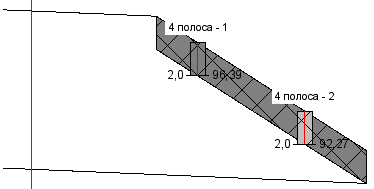

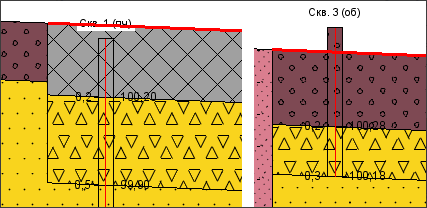

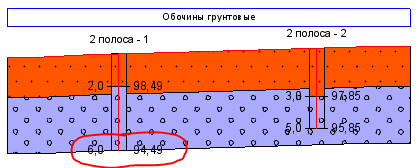

✓выработки, устье которых на поперечнике не совпадает с верхом полосы, обрабатываются по своей фактической отметке устья (без вертикального смещения на полосу): в конструкции полосы слой будет создан на такой глубине, на какой он находится относительно верха полосы с учетом XY выработки. Слой будет создан с такой глубиной, чтобы при просмотре поперечника границы совпадали по настройке Выработки = Не смещать на полосу:
Варианты создания интервалов и слоев
Расположение выработок и слоев |
Создание интервалов и слоев |
|
|---|---|---|
На полосе расположена 1 выработка |
|

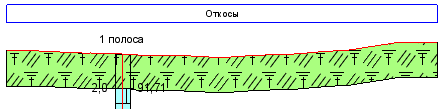

Создается 1 интервал и все необходимые слои со своей исходной глубиной. |
На полосе расположено несколько выработок с одинаковым слоем (не нижним) |
|

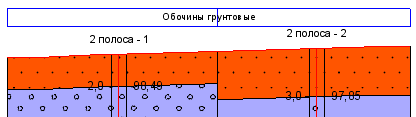

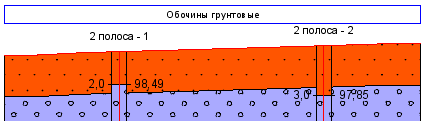

Настройка (только для верхнего строения) – Макс. отклонение глубин слоев, м в соседних выработках. Если у слоев в соседних выработках отклонение больше, создается интервал. Если отклонение меньше, усредняется глубина в рамках одного интервала. По настройке: –Создается 1 интервал и слой с усредненной глубиной. –Создается несколько интервалов и в каждом из них слой с исходной глубиной. Отклонение глубин для каждого слоя от средней глубины: –если максимум из этих отклонений меньше параметра Макс. отклонение глубин слоев, м, строится один интервал по усредненным данным выработок; –если максимум отклонений больше, создается граница интервала по середине между теми выработками, которые участвовали в расчете среднего отклонения. |
|
||
На полосе расположены несколько выработок с разными слоями |
|

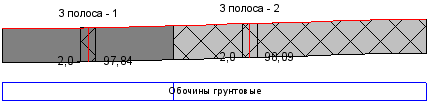

Создается несколько интервалов со своими слоями. |
Нижний слой в выработках |
|

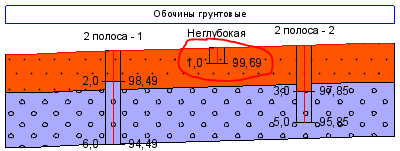

Нижний слой всегда создается по самой глубокой выработке на интервале. Не выполняется усреднение и не разбиваются интервалы только из-за этого слоя. Считается, что все другие выработки с этим слоем "не глубокие", не пробурены до границы слоя. |
|
Слой, который является нижним в одной выработке, может быть промежуточным в соседней выработке. Такой нижний слой также не участвует в расчете отклонений. |
|
Конфликты выработок на 1 ПК
Расположение выработок и слоев |
Дальнейшее использование таких выработок |
|
|---|---|---|
На полосе, на одном ПК расположено несколько выработок с одинаковым слоем |
|
На этом ПК усредняется глубина этого слоя и далее используется для определения интервалов на продольном профиле для промежуточных слоев.
Для нижнего слоя в выработках берется самый глубокий. |
На полосе, на одном ПК расположено несколько выработок с разными слоями |
|
Если какой-то из этих слоев выбран для конструкции полосы, используется выработка с этим слоем, остальные игнорируются.
В общем случае используется ближняя к оси выработка, дальняя игнорируется. |
Копирование конструкции из заполняемых полос в полосы без выработок для верхнего строения
Параметр Полосы без выработок = Заполнять из полос с таким же Названием:
Заполняются только те полосы, которые пересекаются по ПК: копируются интервалы со сжиманием-растягиванием с сохранением пикетажного положения границ интервалов. Аналогично функции Копировать из другой полосы на паркуемой панели Конструкция полосы.
Если исходная полоса внутри заполняемой, крайние интервалы продлеваются в начало/ конец заполняемой полосы, новые интервалы на границе исходной не создаются.
Если исходных полос несколько, выбирается одна - первая по направлению струны и ближайшая по нормали слева или справа.
Если исходных полос несколько, заполняется полоса только из одной выбранной исходной.
