Кнопка Границы полос - по Шаблонам |
|---|
•Диалоги команды: Открыть объект "Шаблон конструкции", Выбор слоёв, Шаблоны конструкции в проекте.
Команда предназначена для создания конструктивных полос (КП) на указанном участке (как вариант, по всей длине) существующей или проектируемой дороги по выбранному шаблону конструкции дороги.
Шаблон конструкции дороги относится к разделяемым ресурсам.
Построение возможно только при наличии оси существующей дороги (проект Существующая дорога) или оси проектируемой дороги (проект Дорога проектируемая в модуле ПРОЕКТИРОВАНИЕ) с проектным
профилем или без него.

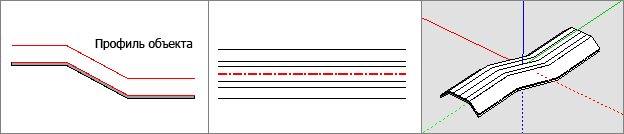

Существующая дорога Проектный профиль по оси создан (на рис. - профиль объекта). Профили по границам полос строятся параллельным смещением отметок по оси с учетом ширины и уклона каждой полосы из шаблона:

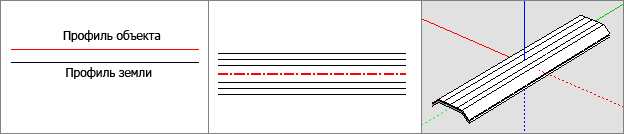

Профиль по границе крайней полосы из шаблона повторяет профиль земли: –если профиль земли ниже крайней полосы в шаблоне, то крайняя полоса продлевается вниз с сохранением уклона до горизонтальной проекции профиля земли:

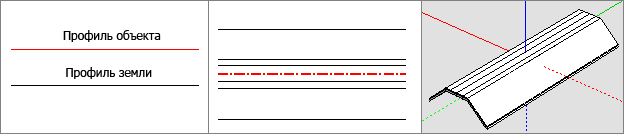

–если профиль земли выше крайней полосы в шаблоне, то крайняя полоса обрезается с сохранением уклона до горизонтальной проекции профиля земли:

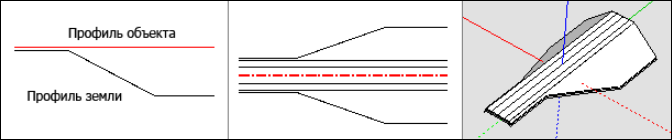

–общий случай взаимного расположения профилей земли и крайней полосы (выше - ниже):

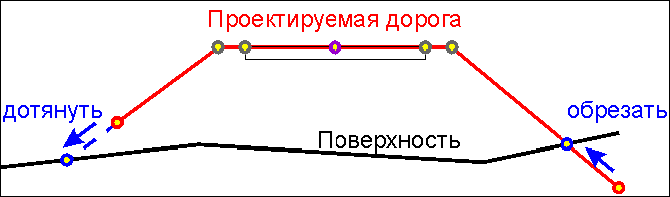

Если крайняя полоса не пересекается с линией земли, то профиль границы определяется из шаблона. Проектируемая дорога Черный профиль по оси дороги создан методом Линейная интерполяция поверхности. Проектный профиль по оси дороги создан. Границы полос созданы по шаблону конструкции дороги. В результате, при выполнении этих условий, крайняя полоса дороги (например, откос) будет обрезаться или дотягиваться до указанной поверхности с сохранением уклона, заданного в шаблоне.
|
В процессе построения создаются или изменяются конструктивные полосы. При создании новых границ существующие границы на этом участке удаляются.
Методы команды на локальной панели инструментов:
|
Метод Создать по шаблону - выбор дороги по всей длине или на участке (дорога может храниться как в активном, так и в неактивном проекте), выбор шаблона или создание нового шаблона в качестве типовой конструкции для текущей дороги, редактирование параметров вновь добавленной типовой конструкции дороги. |
|
Метод Участки с шаблонами - создание новых и редактирование созданных участков с различными типовыми конструкциями в таблице. Возможен выбор шаблона, актуализация отдельных полос (конструкций) на участках или по всей дороге. В таблице используются кнопки добавления и удаления участков (строк), включения / отключения фокусировки изображения в плане на выбранном участке дороги. Примечание Если работа команды Границы полос - по Шаблонам начинается с этого метода, то по умолчанию выбирается дорога активного проекта. Примечание Если метод запускается при активном методе Создать по шаблону, то в него передаются данные по дороге, с которой в данный момент работает метод Создать по шаблону. |
|
Метод Актуализировать - одновременная актуализация конструкций на всех участках дороги. Есть возможность выбрать отдельные участки для актуализации. Примечание Если работа команды Границы полос - по Шаблонам начинается с этого метода, то по умолчанию выбирается дорога активного проекта. Примечание Если метод запускается при активном методе Создать по шаблону, то в него передаются данные по дороге, с которой в данный момент работает метод Создать по шаблону. |
|
Метод открывает диалог Шаблоны конструкции в проекте. Метод работает с дорогой активного проекта. Для всех примененных и новых конструкций открыто их редактирование. Возможен выбор шаблона, создание новых типовых конструкций, удаление типовых конструкций. |
•Вызовите команду.
•Выберите участок по оси дороги заданием его начального и конечного узлов. Двойным кликом ЛКМ ось выбирается целиком.
•В открывшемся диалоге Шаблоны конструкции в проекте выберите необходимый шаблон.
•Уточните в панели параметров границы участка дороги, а также параметры создания полос.
Автоприменение происходит при выборе нового участка дороги или другого построения.
•Таким же образом можно назначить конструкцию с одной стороны от оси - от указанной границы полосы. После выбора границы полосы по всей длине или на участке.
Кнопка
– применяет построение.
Кнопка
– закрывает команду.
