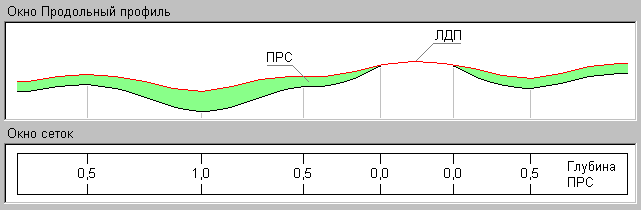

Рабочая точечная графа сетки ПРС, предназначенная для ввода и хранения данных о глубинах подошвы (мощностях) слоя ПРС на продольном профиле.

Данные в графе: значения глубин подошвы (мощностей) слоя ПРС.

Элементы графы: значения глубин (текст) и метки (риски).

Использование данных графы: расчет геометрии подошвы слоя ПРС в модели ПРС на продольном профиле.

Особенности данных и рекомендации:

–Для ввода постоянной глубины слоя ПРС по всему профилю достаточно ввести одно значение на любом ПК.

–Для ввода нулевой глубины на интервале необходимо ввести два значения, равных 0.

–Если нет введенных значений (пустая графа), то глубина подошвы слоя ПРС на всем профиле = 0, то есть слой ПРС отсутствует.

–Глубина между введенными соседними значениями линейно интерполируется.

–Глубина слева и справа от введенных крайних значений равна этим значениям (экстраполируется).

Глубина ПРС задается и редактируется с помощью команды меню Сетка Почвенно-растительного слоя/ Глубина ПРС сетки Почвенно-растительный слой.

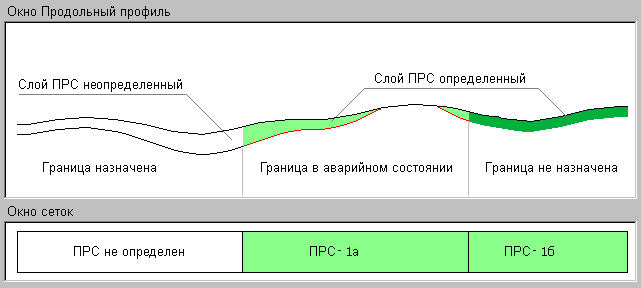

Рабочая интервальная графа сетки ПРС, предназначенная для ввода и хранения данных о параметрах ПРС как геологического слоя на интервалах продольного профиля.

Данные в графе: выбранные по интервалам профиля Слой легенды из геологической легенды сетки и объект геологического классификатора Граница слоя.

Элементы графы: однострочный текст, соответствующий состоянию слоя ПРС на интервале: ПРС не определен или параметры слоя легенды (аналогично графе Слой легенды в сетке выработки в окне колонки), выбранные в методе Настройка (Имя, Геоиндекс, № ИГЭ, Имя - Геоиндекс, Имя - № ИГЭ, Геоиндекс - № ИГЭ). Дублируется цветом, заданным в настройках графы.

Использование данных графы: отображение (заполнение) слоя ПРС и его границы в модели ПРС на продольном и поперечном профилях.

Особенности данных и рекомендации:

–Если в графе нет введенных значений, на всю длину профиля существует один интервал в состоянии ПРС не определен со значениями Слой легенды = Не определен, Граница слоя = Не определена.

–Аварийные ситуации возможны при проблемах с объектом ГК Граница слоя аналогично маске Графическая граница слоя в других геологических проектах.

Интервалы ПРС задаются и редактируются с помощью команды меню Сетка Почвенно-растительного слоя/ Интервалы ПРС сетки Почвенно-растительный слой.

Настройки метода Параметры интервала:

•Выбор слоя легенды осуществляется через параметр Слой Легенды в диалоге Слой легенды. Если необходимо отказаться от уже назначенного слоя, в этом параметре следует выбрать значение Не определено.

•Параметры группы Объекты ГК для формирования слоя информационные. Наличие параметров подчиняется логике настройки слоев легенды в легенде проекта.

•Выбор границы слоя осуществляется через параметр Граница слоя в диалоге Открыть объект "Граница слоя". Если необходимо отказаться от уже назначенной границы, в этом параметре следует выбрать значение Не определена.

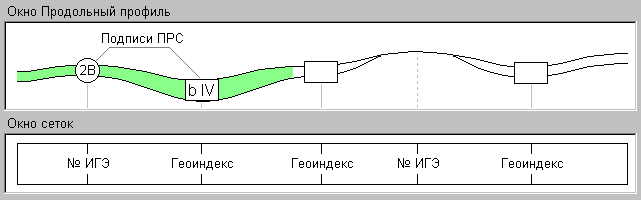

Рабочая точечная графа сетки ПРС, предназначенная для ввода и хранения данных о подписях слоя ПРС на продольном профиле.

Данные в графе: подписи слоев - объекты геологического классификатора Подпись слоя, их ПК положение.

Элементы графы: имя подписи ПРС (текст) и метки (риски).

Использование данных графы: отображение подписи слоя ПРС в модели Геология на профиле. При передаче ПРС в модель на данном ПК отображается заданная подпись.

Особенности данных и рекомендации:

–Если на данном ПК в сетке есть подпись слоя ПРС, то в модели на этом ПК будет отображена соответствующая подпись.

–Подпись отображает свойства слоя легенды на данном ПК, заданном в графе Интервалы ПРС.

–Подпись не отображается, если на данном ПК заданное или интерполируемое значение глубины = 0.

–Если подпись задана, но на данном ПК слой ПРС не определен, переменные подписи будут пустыми (как подписи слоя в геологических проектах).

Подписи ПРС выбираются и редактируются с помощью команды меню Сетка Почвенно-растительного слоя/ Подписи ПРС сетки Почвенно-растительный слой.

Интервальная графа сетки ПРС, предназначенная для хранения данных о вариантах формирования ПРС на поперечниках, входящих в интервал.

ВНИМАНИЕ! Заполнение графы данными и их редактирование возможно только при работе с профилем трассы АД (монотрассы или главной оси политрассы).

Данные в графе: выбранные варианты формирования ПРС на участке поперечника, интерпретируемом как искусственный объект (существующая дорога, дамба, насыпь и т. п.), т. е. на участке наличия ЛБ.

Элементы графы: однострочный текст, соответствующий выбранному варианту отображения ПРС на поперечнике. Дублируется цветом, задаваемым в настройках графы.

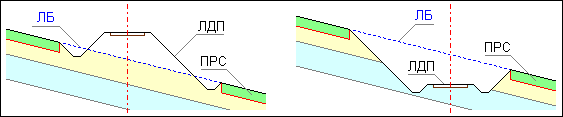

✓Не формировать ПРС на участке наличия ЛБ, т. е. отображать ПРС под линией дневной поверхности (ЛДП) до начала и от конца ЛБ:

Может использоваться как предварительный, когда у геолога еще нет данных об этом объекте, или когда по требованиям проектировщика нет необходимости отображать ПРС (например, "молодой" природный овраг).

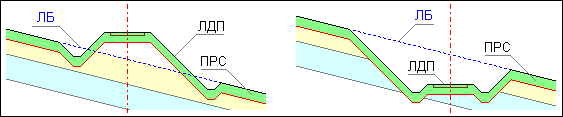

✓Формировать везде на всем протяжении ЛДП, игнорируя наличие искусственного объекта и его конструкцию:

Может использоваться в случае очень старого заброшенного искусственного сооружения, которое не требует детализации (например, старый заросший природный овраг).

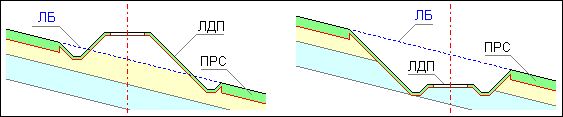

✓Формировать на откосах, обочинах и р/п искусственного объекта, но не отображать на участках покрытия и укрепленной обочины. В этом случае предусматривается задание индивидуальной глубины ПРС для откоса, обочины и разделительной полосы,не связанной с глубиной основного "природного слоя" ПРС).

Если задать Глубина ПРС на откосах = 0, Глубина ПРС на обочинах = 0 и Глубина ПРС на разделительной полосе = 0, то это будет аналогично варианту Не формировать ПРС, но задание нулевых глубин необходимо.

Может использоваться в случае однозначно искусственного и актуального объекта (существующая дорога). Особенно, если необходимо отобразить ПРС глубиной.

Использование данных графы:

✓На поперечнике ПРС будет формироваться в соответствии с вариантом, на интервал которого попадает ПК этого поперечника.

✓Расчет объемов снимаемого ПРС происходит в соответствии с выбранным вариантом.

Особенности данных и рекомендации:

✓Верхней линией ограничения ПРС на поперечнике является Линия дневной поверхности (ЛДП).

✓Линия естественного рельефа (ЛЕР) на ПРС на поперечнике не влияет.

✓Если в графе отсутствуют введенные значения, на всю длину профиля существует один интервал со значениями по умолчанию (Не формировать ПРС на искусственном объекте).

✓Данная графа не влияет на формирование, отображение и геометрию ПРС на продольном профиле.

✓Искусственный объект определяется как участок ЛБ на поперечнике между точками начало и конец ЛБ.

✓Откос определяется как закодированный участок Откосы, Бермы, Кюветы, Закюветные полки.

✓Обочина определяется как закодированный участок Грунтовая часть обочины.

✓Разделительная полоса определяется как закодированный участок Разделительная полоса.

Интервалы задаются и редактируются с помощью команды меню Сетка Почвенно-растительного слоя/ ПРС на поперечнике сетки Почвенно-растительный слой.
