Паркуемая панель предназначена для отрисовки Сечения по противофильтрационному экрану и создания размеров водопропускной трубы. Автоматически отображается после активизации команды Конструирование.

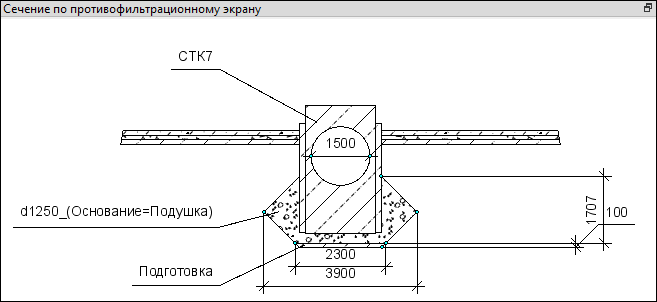

Общий вид панели:
В многоочковых трубах создаются размеры для каждого очка.
С помощью кнопок на заголовке окна можно развернуть окно (снимается фиксация панели) и закрыть панель.
Примечание Панель становится активной после клика в ее области. В окне параметров появляются свойства панели, по правой клавише мыши можно открыть контекстное меню.
В параметрах можно задать Положение сечения, а также получить информацию о том, какие элементы отрисовываются (группа параметров Информация по объекту).
Контекстное меню панели содержит команды создания размеров: Расстояние между точками, Выноска, Отметка точки, Удалить все размеры. Стили для размеров копируются из проекта плана.
