Диалог настройки экспорта проекта в план (создания цифровой модели проекта) предназначен для настройки создания структурообразующих линий (СОЛ), контуров и поверхностей.
Диалог вызывается в параметре Элементы команды Цифровая модель проекта, метод Создать ЦМП (меню Сетка Создания цифровой модели проекта вида работ Цифровая модель проекта).

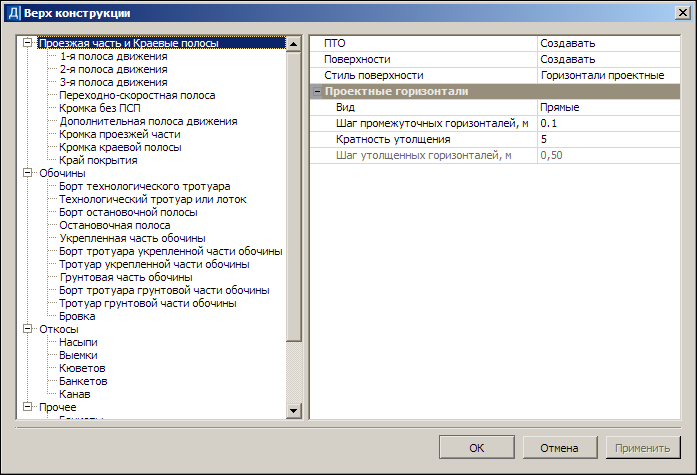

В левой части диалога содержится дерево с перечнем конструктивных элементов, в правой - настройки для них. Для каждой группы могут быть заданы создание и настройка стиля отображения поверхностей, создание площадных тематических объектов (ПТО) для заполнения контуров элементов дороги, а также СОЛ по границам этих элементов.
Примечание Отдельно для каждой полосы поверхности и контура не настраиваются. Контура берутся из соответствующих настроек сетки дорожной одежды и ремонта.
Список некоторых параметров диалога:
•ПТО. Необходимость создания контуров по конструктивным полосам (ветки, подчиненные текущей).
•Поверхности. Необходимость создания поверхности по всем конструктивным полосам (ветки, подчиненные текущей). Значения: Создавать/ Не создавать. Точки и СЛ. Необходимость создания точек и СЛ по бортам. Значения: Создавать/ Не создавать. Виден, если Поверхности = Не создавать.
•Стиль поверхности. Выбор из списка стилей поверхностей. Виден, если Поверхности = Создавать. Появляется группа параметров стиля для отображения поверхности.
•Тип СОЛ. Параметр для полос. Тип маски структурообразующей линии, с помощью которой будет передана граница полосы в проект плана. Значения: Не создавать/ Графическая маска/ Линейный тематический объект.
✓В случае выбора Линейный тематический объект - появляются параметр выбора объекта классификатора в окне выбора.
✓В случае выбора Графическая маска - появляются параметры линии.
Примечание При автоматизированном создании съездов настройка СОЛ по границам элементов через ЛТО принципиальна: у СОЛ должен быть профиль для корректного построения съездов.
