Паркуемая панель предназначена для работы с профилем линейных объектов различных типов: коммуникаций, структурных линий, дорог, траекторий движения, сечений модели.
Перечень создаваемых объектов зависит от функциональности модуля ТИМ КРЕДО.
По умолчанию панель активизируется при вызове команд создания и редактирования линейных объектов, в том числе при использовании методов универсального редактирования. При выходе из построения панель закрывается.
Примечание Изменить умолчания видимости панелей Продольный профиль и Поперечный профиль можно с помощью кнопок
и
комплексного построения. Текущие настройки видимости панелей применяются для всех линейных объектов выбранного типа в рамках активного проекта.

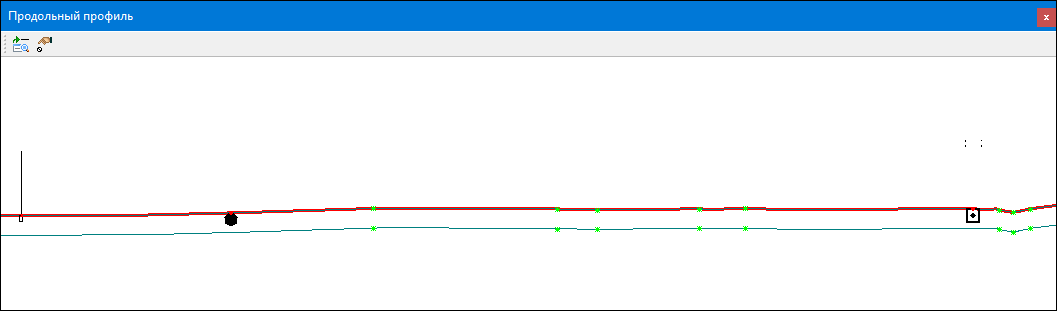

Общий вид панели (панель инструментов может видоизменяется в зависимости от типа линейного элемента):
Паркуемая панель состоит из графического окна и панели инструментов. При работе в панели по правой клавише мыши можно вызвать контекстное меню с набором методов, дублирующихся из панели инструментов окна параметров.
В зависимости от типа линейного объекта в панели продольного профиля могут отображаться:
–профиль земли в соответствии со своими отметками;
–профиль линейного объекта (для морфоствора – это уровень воды) в соответствии со своими отметками;
–сечения динамических 3D-моделей;
–сечения тематических объектов без профилей, например, границы отвода земель, угодий, красных линий, на отметках профиля земли;
–профили коммуникаций и их элементы (точечные объекты, футляры и основания). Данные отображаются в соответствии со своими отметками и смещениями (отображение в панели согласно параметру Модель объекта). Если профиль коммуникации расположен выше профиля земли, то последний слой основания автоматически "уширяется" до профиля земли;
–верх поперечника – линия по точкам пересечения с границами конструктивных полос, назначенными для масок Существующая дорога или Проектируемая дорога. Для дороги должен быть создан проектный профиль.
Видимость элементов зависит от настроек видимости слоев проекта и фильтров видимости.
Кликом ЛКМ в панели продольного профиля вызываются методы редактирования профиля земли. При редактировании маски сечения модели, коммуникации, маркшейдерского профиля или морфоствора доступны методы создания и актуализации чертежа профиля на локальной панели инструментов окна Параметры.
В зависимости от типа линейного объекта и активной команды на панели инструментов может отображаться команда:
|
Позиционировать план по продольному сечению |
Включение режима взаимной синхронизации положения плана и продольного профиля объекта. |
|
Коэффициент вертикального масштаба |
Управление вертикальным масштабом отображения профилей. |
